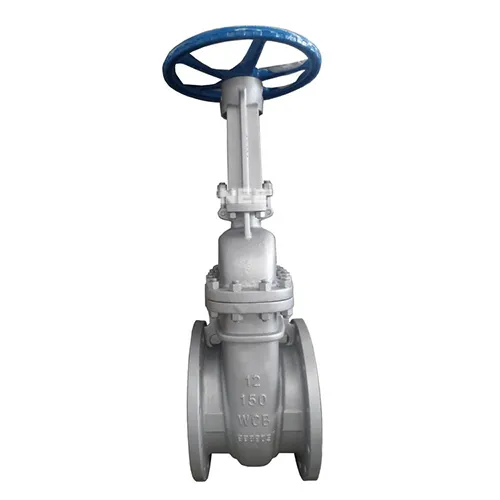

API 600 Valve de poartă

Valva de poartă API 600 este o supapă industrială care respectă standardul API 600 al American Petroleum Institute . este proiectat pentru condiții de etanșare de temperatură ridicată, presiune ridicată și media dure și folosește o structură de etanșare de tip pană pentru a obține o tăiere fiabilă {{4} Componentele sale de bază, specificiile și caracteristicile sunt următoarele::

Compoziție structurală

Proiectarea corpului și a sigiliului valvei

Poarta cu pană: o singură poartă sau o structură de poartă dublă, suprafața de etanșare se află într -un unghi de pană cu axa conductei, iar scaunul supapei este presat de presiunea medie pentru a obține etanșarea bidirecțională atunci când este închis .

Scaunul supapei: suprafață de etanșare a carburilor înlocuibile (cum ar fi placarea din aliaj de stellite), rezistentă la uzură și rezistentă la coroziune .

Tipul capacului supapei:

Acoperire a supapei cu șuruburi: clasa 600 și mai jos Utilizați șuruburi + garnitură în spirală Sigilare .

Acoperire a supapei de auto-sigilare: clasa 900 și mai sus utilizați inelul de etanșare de etanșare a presiunii interne (SS + Grafit flexibil), care este mai fiabil sub presiune înaltă .

Siguranță și transmisie

Structura de etanșare superioară: împiedică mediul să se scurgă la cutia de umplutură atunci când robinetul este deschis .
‌Valve tulpină Proiectare
‌Packing System‌: Grafit flexibil + combinație grafit împletită, acceptă înlocuirea online .

Cerință tehnică
· Proiectarea și fabricarea se conformează API -ului 600
· Dimensiunile flanșei se conformează ASME B16.5
· Dimensiunile față în față sunt conforme cu ASME B16.10
· Testarea conform API -ului 598
· Mod de conducere: roată de mână, echipament de tei, angrenaj, electric



API 600 Valve de poartă



 Aplicații
Energie și petrochimice
Pipeline cu aburi de înaltă presiune: Cazanul de centrale electrice electrice tăierea cu aburi (clasa 600 și mai sus) .
Conductele de ulei și gaze care conțin sulf: Materialele rezistente la sulf (cum ar fi F22) rezistă la fisurarea tensiunii de sulfidare .
Sisteme industriale dure
Mediile extrem de corozive: conducte acid și alcalin (cu corpuri de robinet din oțel inoxidabil/aliaj) .
Condiții de lucru cu hidrogen: Controlul hidrogenului de înaltă presiune a unităților de hidrogenare (acoperirea supapei auto-sigilare pentru a preveni scurgerea) .
Scenarii speciale
Transport cu suspensie: industria chimică a cărbunelui care conține particule tăiat de lichide .
Sistem de temperatură ultra-low: stocare LNG și utilizarea valvelor de poartă criogenică (-196 grad) .
