API 602 Descrierea valvei de poartă forjată
API 602 Forged Gate Valve este o supapă industrială compactă care respectă standardul API 602 al American Petroleum Institute. Este fabricat prin procesul de forjare și este utilizat special pentru controlul critic al conductelor de presiune ridicată, temperatură ridicată sau medii corozive. Structura principală, specificațiile și caracteristicile standard americane sunt următoarele:
Compoziție structurală
Corpul supapei și conexiunea
Corpul valvei forjate: din oțel forjat (cum ar fi A105, F22, F91, etc.), densitatea materialului și rezistența la compresiune sunt îmbunătățite prin procesul de forjare.
Proiectare a bonetelor:
Bonnet cu șuruburi: conexiune cu piulițe cu șurub + garnitură în spirală (316 cu grafit flexibil).
Bonnet sudat: conexiune filetată + etanșare complet sudată, potrivită pentru scenarii de prevenire a scurgerilor de înaltă presiune.
Bonnet de auto-sigilare: conexiune filetată + inel de etanșare a presiunii interne de auto-strângere, etanșare mai fiabilă sub presiune ridicată.
Metoda de conectare: flanșă (ANSI B16.5), sudare prin priză (ANSI B16.11), sudură cu fund (ANSI B16.25) sau fir (NPT).
Limiterea și deschiderea și închiderea
Gate Structura
Valve SEAT SEAL: scaunul supapei sudate\/filetat înlocuibil, suprafața de etanșare sudată cu aliaj dur (cum ar fi stellite) pentru a rezista eroziunii.
Structura de etanșare superioară: Scaun integral de etanșare superioară pentru a preveni scurgerea medie la cutia de umplutură atunci când se deschide supapa.
Valve Triv Transmission
Sefety și operație
Packing Seal: Grafit flexibil + Combinație de grafit împletită, suportați înlocuirea online.
Mecanism Mecanismul: roata de mână, angrenajul cu tei sau actuatorul electric.
API 602 Specificația valvei de poartă forjată
|
articol |
valoare |
|
Aplicație |
General |
|
Dimensiunea portului |
1/2''-2'' |
|
Garanție |
1 an |
|
Locul de origine |
China |
|
Numărul modelului |
Z61Y |
|
Putere |
Manual |
|
Temperatura mass -media |
Temperatură normală |
|
Nume de marcă |
Gnee |
|
Structura |
Poartă |
|
Media |
Apă |
|
Suport personalizat |
OEM, ODM, OBM |
|
Presiune |
1.6\/2.5\/4. 0 MPA |
|
Ambalare |
Carcasă din lemn |
|
Presiunea de lucru |
Clasa150 ~ 800, 900.1500 |
|
Conexiune |
Sudare priză\/filetat\/flanșă |
|
Material corporal |
WCB |
|
Inel de scaun\/tulpină\/disc |
Oţel inoxidabil |
|
Material |
A105/F304/F316 |

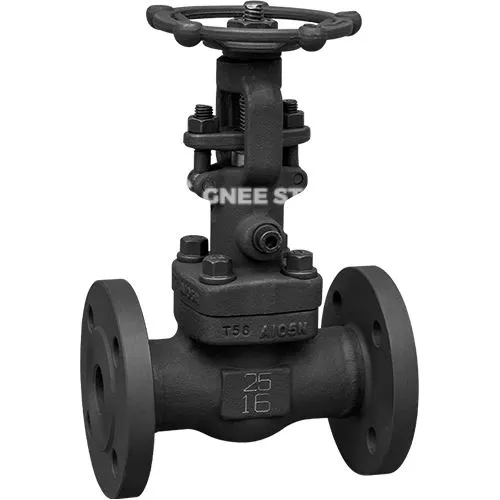

API 602 Supapă de poartă falsificată
Aplicații
Energy și petrochemice
Pipeline cu abur cu presiune mare
Pipeline care conțin petrol și gaze care conține sulfur-oțel forjat rezistent la coroziune (cum ar fi F22) rezistă la coroziunea de stres a sulfurii.
Sisteme industriale critice
Echipament chimical: întrerupere fiabilă a mediilor extrem de corozive (acizi și alcalini).
Lng Echipament criogenic: Materiale de oțel forjate la rece (cum ar fi LF2) sunt utilizate pentru -196 Gaz natural lichefiat.
Scenarii speciale
System System de curățare mare
Media care conține particulară: Scaunul de supapă de etanșare dură rezistă la uzură.
