API600 OS & Y VALVA PATEA DE Oțel turnat

‌API600 OS & Y Supapa de poartă din oțel turnat este o supapă de poartă de oțel care respectă standardul ‌API 600. Acesta adoptă o structură ‌outside și jug (OS & Y) ‌. Corpul supapei este din oțel turnat (cum ar fi WCB, LCB sau CF8M). Este utilizat în principal pentru controlul mediu al conductelor de înaltă presiune și la temperaturi înalte, cum ar fi petrolul și gazul natural. Standardele sale de bază includ:

‌API 600‌: Standardizează cerințele de proiectare, material și testare ale supapelor din oțel din oțel/aliaj din aliaj.
‌MASE B16.34‌: Definește nivelurile de temperatură a presiunii și susține clasa 150 ~ 2500 (până la 42MPa).

Caracteristici structurale ‌outside șurub și design de jug (OS & Y) ‌

Tulpina supapei este expusă și se ridică și se încadrează sincron cu poarta. Firul tulpinii de supapă și roata de mână sunt folosite pentru a se deschide și a se închide, ceea ce este convenabil pentru a judeca intuitiv starea supapei.
Jugul susține mecanismul de transmitere a tulpinii supapei pentru a îmbunătăți stabilitatea operațională.
‌ Bonnet cu șuruburi (BB) ‌
Bonnetul este conectat la corpul supapei prin șuruburi pentru a asigura etanșarea de înaltă presiune și poate fi dezasamblată pentru întreținere. ‌ Scaunul de etanșare superior este așezat la tulpina supapei pentru a împiedica mediul să pătrundă în zona de ambalare atunci când este complet deschis, extinzând astfel durata de ambalare. ‌ Proiectare de etanșare și poartă ‌
Poarta adoptă o poartă unică elastică (tip H) ‌, care compensează uzura suprafeței de etanșare prin micro-deformare și este potrivită pentru condiții de temperatură ridicată și de înaltă presiune. ‌ Suprafața de etanșare poate fi selectată din placarea carburii (cum ar fi Stellite 6) sau materiale de etanșare moale (grafit/PTFE), iar nivelul de scurgere atinge API 598 Standard ‌.

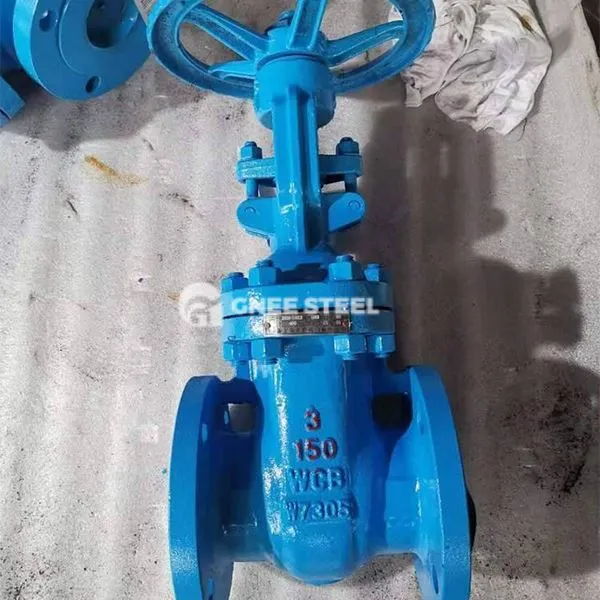

API600 OS & Y VALVA PATEA DE Oțel turnat



Aplicații
Industria petrochimică: deschiderea și închiderea conductelor de petrol și gaze naturale și închiderea de urgență, nivelul de rezistență la presiune este potrivit pentru transmisia de înaltă presiune.
Generarea de energie termică: conducta principală de abur (mai mică sau egală cu 500 de grade) și sistemul de alimentare cu apă a cazanului, menținând stabilitatea etanșării la temperaturi ridicate.
Sistem industrial: Controlul conductelor care conține particule sau medii corozive, necesitând sigilii dure sau materiale speciale din aliaj.
