Descrierea supapei de poartă îngropată
Valva de poartă îngropată este o supapă de tăiere proiectată pentru conducte subterane și poate fi îngropată direct în sol. Caracteristica sa principală este că poate fi operată pe pământ prin extinderea tijei de transmisie, eliminând nevoia de a construi o supapă tradițională. Următoarea este analiza sa tehnică:
Caracteristici structurale
Design bine gratuit
Corpul supapei este îngropat în subteran în ansamblu și numai coloana de operare (inclusiv mecanismul de transmisie) este expusă deasupra solului, înlocuind structura tradițională a puțului de supapă.
Vantaje : Reduceți zona de săpătură cu 80%, reduceți costurile de construcție și impactul traficului drumurilor municipale.
Mecanismul de transmisie
Tija de extensie telescopică : Rotiți roata de mână pe sol → Conduceți tulpina supapei subterane în sus și în jos prin cutia de viteze sau articulația universală.
Proiectarea coloanei de protecție : O etanșare impermeabilă este setată în partea de jos a coloanei de funcționare pentru a preveni scurgerea apelor subterane în cavitatea valvei.
Valve corpul și sigiliul
Poarta de etanșare a scaunului elastic : Poarta acoperită cu cauciuc și scaunul supapei metalice formează un sigiliu de sine, cu presiune joasă și scurgeri zero.
Full Spray Anti-coroziune : pulverizați mai mult sau egal cu 250 μm strat de rășină epoxidică în interiorul și în afara corpului valvei (coroziune rezistentă la acid și alcalin, anti-electrochimică).
Counttersk Bolts: Șuruburile de capotă sunt încorporate în canelura de etanșare pentru a le izola de eroziunea solului.
Specificația valvei de poartă îngropată
| Parametru | Gamă | Ilustra |
|---|---|---|
| Diametru nominal | DN50 - DN400 | Specificații mainstream dn 100- dn300 |
| Nivel de presiune | PN10 - PN16 | Adaptați -vă la presiunea rețelei de conducte municipale (până la PN25 personalizate) |
| Temperatură medie | -20 grad ~ 80 grade | Limita de temperatură superioară a garniturilor de cauciuc |
| Cerințe de profunzime buriale | Mai mare sau egal cu 0. 8m | Preveniți expansiunea solului congelat să stoarce corpul supapei |
Aplicații
| Industrie | Aplicații | Cerințe de bază |
|---|---|---|
| Municipal alimentar cu apă | Trunk Pipe Network Cut-off (dn 200- dn400) | Nu este necesar un spațiu bine, cost de întreținere redus |
| TRATAMENT DE APEI WEWASTEW | Controlul conductelor de canalizare | Anti-coroziune și anti-înflorire |
| Irigarea terenurilor agricole | Controlul ieșirii stației de pompă | Comoditatea funcționării suprafeței |
| Transportul gazelor | Conducte de gaz mediu și de joasă presiune | Rezistent la scurgeri și rezistent la coroziune a solului |

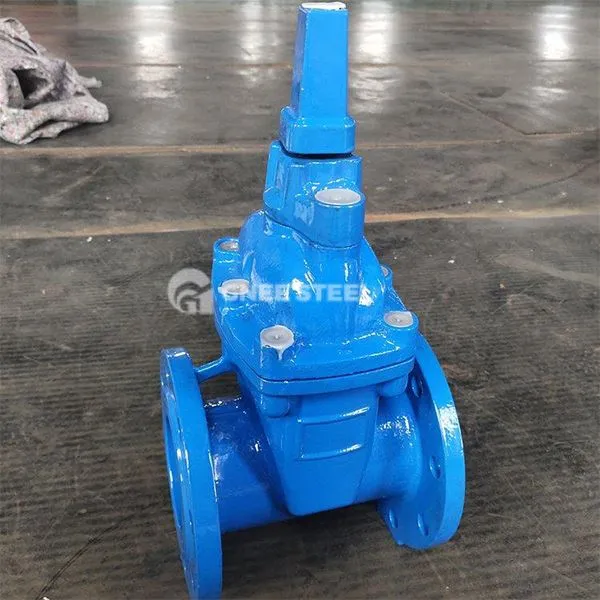

Valva de poartă îngropată
Avantaje
- economic
Economisiți costurile de construcție a valvei cu ＞ 60% și scurtați perioada de construcție cu 50%.
- Rezistență la coroziune
Acoperire epoxidică + Proiectare Bolt Bolt, durată de serviciu subteran mai mare sau egală cu 30 de ani.
- ușor de operat
Deschis și închideți cu roata de mână la suprafață, nu este nevoie să coborâți la puț (cuplul redus cu 50%).
- Sigilare de încredere
Presiunea medie ajută poarta să apese scaunul supapei, iar rata de scurgere a etanșării în două sensuri este mai mică sau egală cu 0. 01%
