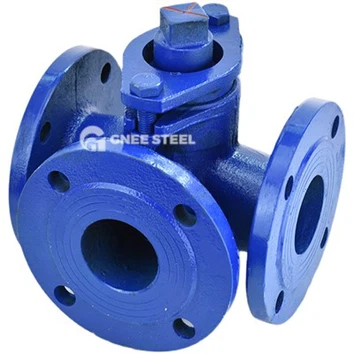

Supapa de dop

Corp de supapă dintr-o singură bucată, design cu încărcare superioară, structură simplă, întreținere convenabilă, fără scurgeri, susține un sistem de țevi cu rezistență mai mare.

Mediul din procesul chimic are o rezistență puternică la coroziune. În domeniul chimic, corpul supapei corodat poate fi adesea văzut. Prin urmare, supapa în aplicarea procesului chimic trebuie să aibă o permeabilitate puternică și rezistență la coroziune intergranulară. Corpul supapei cu dop trebuie să fie turnat la nivel înalt, cu calitate de turnare de clasa II și precizie de gradul V.

Interne foarte simple. Ștecherul este acoperit complet de bucșă. Corpul și ștecherul nu au uzură. Înlocuirea bucșei simple și economice sau a dispozitivului de etanșare superioară poate finaliza întreținerea și actualizarea supapei. Supapa cu dop poate atinge cerințele de utilizare pe termen lung de 300 de grade, ceea ce are un avantaj competitiv considerabil în comparație cu o supapă cu bilă care aparține acestei aplicații.

Suprafața superioară și flanșa sunt toată suprafața de prelucrare a supapei de obturare. Alte piese sunt toate turnare turnate o singură dată. Interiorul corpului supapei nu are procesare. În comparație cu supapa cu bilă, are avantajele unei alocații de prelucrare mai mici. Mai ales, atunci când materialul este INCONEL, MONEL, aliaj HARTZ, supapa de bujă are avantajul distinct al prețului.

În funcție de cererea utilizatorului, diferite modele de supapă cu dop pot atinge o funcție specifică. Supapa de dop este cea mai bună dintre produsele personalizate. Supapa cu dop este ușor de adaptat la design personalizat, poate fi transformată în supape cu trei căi, patru căi, cinci căi și șase căi; grup de supape duble sau grup de supape; toate tipurile de cerințe de jachetă etc.. De exemplu, supapa de distribuție cu șase căi utilizată în industria poliesterului este proiectată în conformitate cu cerințele proprietarilor de brevete, în timp ce supapa cu bilă este dificil de realizat în conformitate cu designul personalizat.

Acum, nici un spațiu liber și etanșarea feței este încă caracteristicile unice ale supapei cu dop. Deși are un design al jocului precum robinetul cu bilă, jocul poate fi redus la cel mult 1 ~ 3 mm, ceea ce nu poate atinge avantajele de aplicare ale etanșării suprafeței acoperite. Această caracteristică a supapelor cu obturator îi permite să se ocupe de o mulțime de medii dure, cum ar fi cristalul ușor și fluidul vâscos sau acele medii care conțin particule de catalizator și depozit.

Bucșa acoperită oferă caracteristicile de etanșare a feței. Poate fi controlat strict în conformitate cu cerințele de testare de scurgere zero ale scaunului supapei de etanșare moale API 598, îndeplinirea sau etanșarea cerințelor unei tulpini de TA Luft sau ISO 15848.

Caracteristicile cuprinzătoare ale supapei cu dop sunt durata de viață lungă, fiabilitatea ridicată. Este o alegere bună pentru o mulțime de fluide corozive, abrazive și toxice, precum și pentru dispozitive care funcționează continuu. Are avantaje de aplicare și aplicabilitate extinsă în domeniul industriei chimice.

Supapa de dop cuprinde un corp cu scaun conic sau paralel în care se potrivește un dop. Dop este format cu un orificiu, poziția orificiului controlează cantitatea de deschidere prin supapă. Porturile sunt cunoscute ca deschiderile din corpul supapei prin care fluidul poate intra sau ieși. Un dop de 90 de grade deschide sau închide complet fluxul de fluid. Supapa cu dop nu este la fel de eficientă ca supapa cu bilă și poate funcționa doar complet deschisă sau închisă.

Când orificiul din dop este în linie cu porturile de intrare și de evacuare, fluxul continuă prin supapă. O scădere de presiune are loc prin zona redusă a orificiului prizei. Cu toate acestea, cu un dop cilindric cu suprafață completă, căderea de presiune este minimă.

Când operatorul manual este rotit în poziția complet sfert de tură (90 de grade), deschiderea dopului este rotită perpendicular pe fluxul de curgere, cu marginile dopului rotind prin dispozitivul de etanșare (manșon, lubrifiant etc.). Când este atinsă rotația completă a unui sfert de tură, orificiul este complet perpendicular pe fluxul de curgere, creând un
inchide-o.

În situațiile de accelerare, în care ștecherul este plasat într-o poziție de mijloc, ștecherul are o cădere dublă de presiune. Zona de curgere a orificiului de admisie este redusă prin rotirea dopului din poziţia orificiului plin, luând o cădere de presiune în acel punct. Fluxul se deplasează apoi în zona cu portul complet din interiorul dopului, unde are loc o recuperare a presiunii, urmată de o altă restricție la portul de ieșire. Scurgerile sunt prevenite prin scaun prin comprimarea dopului împotriva manșonului sau a altui mecanism de etanșare, în timp ce garnitura sau ansamblul guler-diafragmă previne scurgerea prin tijă.

Cu aranjamentele supapelor cu trei căi care necesită devierea fluxului, debitul intră la intrare și se deplasează prin dopul, care canalizează debitul către una dintre celelalte două ieșiri. Când ștecherul este mutat cu 90 de grade, fluxul este canalizat către cealaltă ieșire. Într-o poziție de mijloc, fluxul poate fi deviat în mod egal către ambele ieșiri. Cu fluxul combinat, fluxul este direcționat de la două intrări către o singură ieșire. Pentru ca unele dintre aceste aranjamente să apară, ștecherul trebuie rotit cu jumătate de tură (180 de grade) în loc de acțiunea tipică de un sfert de tură.

La dimensiuni mai mari ale supapelor cu dop [3 in (DN 80) sau mai mari], cuplul necesar pentru ruperea etanșării poate deveni oarecum excesiv. Acest lucru este cauzat de suprafața de contact mai mare dintre dop și dispozitivul de etanșare, precum și de orice condiții de funcționare nefavorabile, cum ar fi o presiune ridicată a procesului, temperatură extremă, depuneri de coroziune etc. , care reduc semnificativ necesarul de cuplu.

Robinetul simplu este potrivit pentru aplicații cu presiune joasă și temperatură joasă și este fabricat în dimensiuni mari de 250 până la 300 mm. Principala limitare a supapei de tip buj este că, dacă sunt implicate variații mari de temperatură a fluidului, atunci expansiunea diferențială este inevitabilă, ducând fie la o rigiditate nejustificată a funcționării, fie la pierderea etanșeității la presiune.

dopul poate fi conic, paralel și mișcarea poate fi simplă sau lubrifiată. O altă variantă este cunoscută sub numele de supapă cu bilă, în care dopul este sferic, având orificii circulare care se rotesc între locurile circulare ale secțiunii concave.
