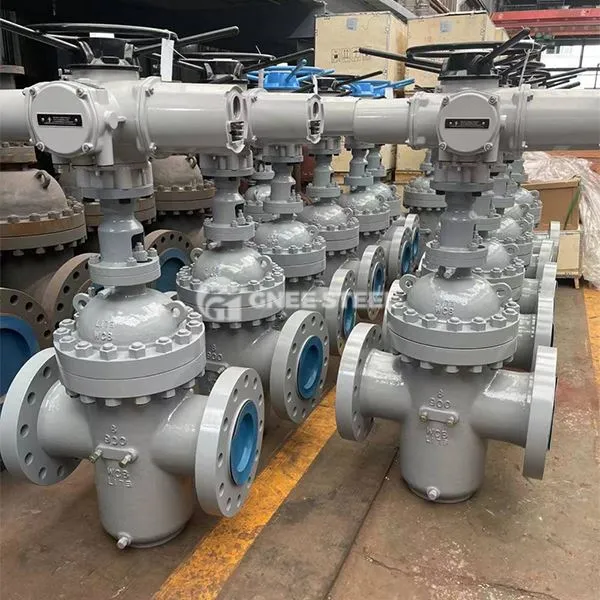

Robinetă paralelă cu disc dublu

Valva de poartă cu disc dublu paralel (cunoscută și sub denumirea de supapă de poartă dublă paralelă) este un fel de supapă care se deschide și se închide prin mișcarea verticală a două porți paralele, special concepută pentru controlul de înaltă presiune, cu flux ridicat sau impuritate care conțin medii și alte scenarii industriale. Structura sa de bază respectă standardele API 600 și GB/T 12234, cu etanșare elastică cu poartă dublă și rezistență scăzută a debitului.

Specificații

Diametru nominal: DN50 ~ DN1200 (interval comun), design complet al forajului pentru a reduce căderea de presiune.
Evaluare presiune:
American Standard: Class 150- Class2500 (până la 42MPa).
Standard european: PN 10- PN420.
Temperatură aplicabilă: -196 grad (frig profund) la grad +550 (abur la temperatură ridicată).
Conexiune: flanșă (standard ANSI/DIN) sau sudură, potrivită pentru conducte de înaltă presiune.



Valva de poartă cu discuri duble paralele



Ghid de instalare paralel cu dublu disc de la poartă

I. Pregătire înainte de instalare
Inspecție a echipamentului:

Verificați dacă corpul supapei, poarta și suprafața de etanșare sunt lipsite de deteriorare, confirmați că actuatorul (manual/electric) se potrivește cu supapa și terminalele de cablare sunt intacte.
Verificați dacă specificațiile supapei (DN, nivelul de presiune) și parametrii conductelor sunt consistente.
Instrumente și materiale:

Pregătiți șuruburile de flanșă, garniturile de etanșare (se recomandă garnitura de înfășurare a metalelor din grafit), grăsime, cheie, nivel și așa mai departe.
Ii. Direcția de instalare și poziționarea
Cerințe de instalare verticală:

Direcția tulpinii: Trebuie să fie așezată vertical, roata de mână sau actuatorul este situat în partea de sus pentru a se asigura că mișcarea paralelă a porții nu este interferată de gravitație.
Alinierea flanșei: aliniere paralelă cu flanșa conductei pentru a evita deformarea corpului valvei din cauza instalării forțate (calibrată cu un nivel).
Configurarea supapei de bypass (dacă există):

Înainte de instalare, este necesar să deschideți supapa de bypass pentru a echilibra diferența de presiune între intrare și ieșire și reducerea rezistenței de deschidere (aplicabilă sistemelor de înaltă presiune).
Iii. Pași de instalare
Conexiune cu flanșă:

Puneți supapa între cele două flanșe, introduceți șuruburile și strângeți -le inițial pentru a corecta paralelismul flanșei, apoi scoateți supapa.
Sudați flanșa la conductă pentru a vă asigura că zgura de sudare nu se încadrează în cavitatea valvei (trebuie să curățați peretele interior după sudare).
Fixarea supapei:

Înapoi pentru a instala supapa, conform ordinii diagonale de 3 ori, strângeți uniform șuruburile (cuplul final în conformitate cu cerințele standard).
Valvele complete trebuie să verifice dacă diametrul interior al conductei este mai mare sau egal cu diametrul interior al supapei, pentru a preveni interferența dintre placa fluture și conductă.
Punerea în funcțiune a actuatorului:

După cablarea actuatorului electric/pneumatic, deschideți -l manual la un grad de deschidere de 50% și apoi energizați -l pentru a verifica dacă direcția de deschidere și închidere este în concordanță cu indicația.
Testați acțiunea comutatorului cu accident complet pentru a vă asigura că nu există blocaj (nevoia de a rezerva spațiu pentru expansiunea termică a tulpinii supapei)
