Supapă de verificare a plăcii unice

Valvele de verificare a plăcii cu o singură placă au devenit supapele preferate pentru conducte cu diametrul mic și mediu, datorită structurii lor compacte, a caracteristicilor ridicate de etanșare și răspuns rapid. Este potrivit pentru petrol, municipal, alimente și multe alte industrii, în special în scena media de înaltă presiune, de înaltă puritate, cu performanțe excelente.

Structurale

Componente de bază:

Corpul valvei: structură dreaptă sau verticală, materialul este în mare parte oțel turnat, oțel inoxidabil sau aliaj, cavitatea interioară este proiectată să fie eficientizată pentru a reduce rezistența la flux.
CLAP DE VALVE: un singur disc sau o structură emisferică, materialul poate fi tot metal (cum ar fi oțel inoxidabil 304) sau metal + etanșare moale (cum ar fi cauciuc, PTFE), prin dispozitivul de ghidare pentru a controla traiectoria de ridicare sau rotire.
Mecanism de arc (unele modele): pentru a ajuta clapeta supapei să reseteze rapid și să îmbunătățească viteza de răspuns de închidere în condiții de presiune joasă.
Alte componente:

Bonnet: Bold la corpul supapei pentru o dezasamblare ușoară și întreținere.
Suprafața de etanșare: suprafața din aliaj dur sau adoptarea materialului moale de etanșare pentru a asigura scurgeri zero în timpul închiderii.

Specificații

Diametrul nominal: DN 15- DN300 (interval convențional), potrivit pentru conducte cu diametrul mic și mediu.
Nivel de presiune:
Standard național: 1,6mpa ~ 1 0. 0MPA (modele de înaltă presiune până la 42MPa).
Interval de temperatură: -29 grad la +550 grad (modele aplicabile cu abur la temperatură ridicată).
Conexiune: flanșă (tip H41X), filetat (diametru mic) sau sudat (conducte chimice de înaltă presiune)

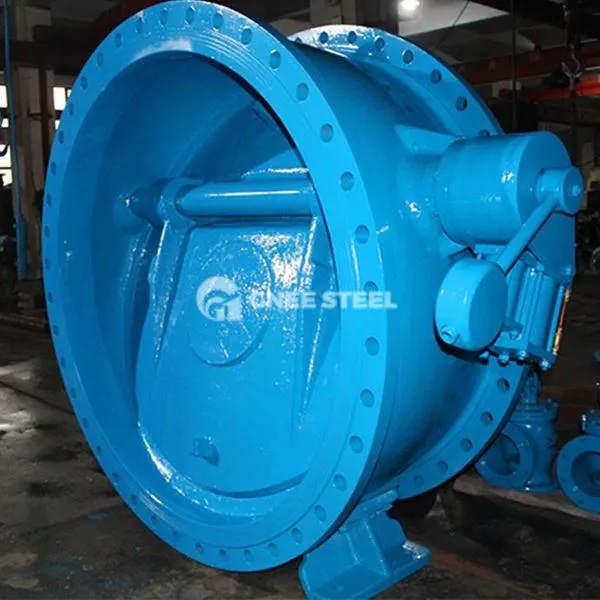

Supapă de verificare a plăcii unice Gnee



Avantaje

Construcție simplă și fiabilă:
Proiectarea unică a clapetei reduce punctele de eșec și costurile de întreținere sunt doar 50% din supapele de verificare a clapetei duble.
Performanță excelentă de etanșare:
Sigiliile dure sunt evaluate de clasa a VI -a, în timp ce sigiliile moi asigură scurgeri zero pentru medii de înaltă puritate.
Rezistență scăzută a fluxului și răspuns rapid:
Coeficientul de rezistență la fluxul corpului de supapă simplificat la fel de scăzut ca {{0}}. 05, model de închidere a modelului asistat cu arc mai mic sau egal cu 0,5 secunde, prevenind eficient ciocanul de apă.

Aplicații

Câmp industrial:
Industria petrochimică: soluții de acid și alcalin, conducte de petrol și gaze care conțin sulf pentru a preveni fluxul de întoarcere.
Metalurgie electrică: Sistem cu abur la temperatură ridicată, conductă de circulație a apei de răcire.
Inginerie municipală:
Stația de pompare de alimentare cu apă și drenaj, rețea de conducte de clădire înaltă, interceptarea fluxului de canalizare.
Scene speciale:
Conductele aseptice alimentare și farmaceutice, conducte de transmisie a petrolului și a gazelor adânci.
