Supapa cu bilă API 6D este proiectată în conformitate cu API 6D, supapa cu bilă este conectată prin șuruburi, inelul scaunului este montat pe trunion, iar arcul este încărcat pentru a asigura contactul cu bila, chiar dacă diferența de presiune dintre cavitate și închiderea în aval este scăzută.
Certificat de supapă: API 6D,ISO9001:2008,ISO14001
Locul de origine: Henan, China (continentală)
Detalii de livrare: expediați în termen de 15-30 zile de la plată
Bloc dublu și supapă cu bilă de aerisire
O supapă cu bilă DBB este o combinație de una sau mai multe supape cu bilă de închidere/izolare și una sau mai multe supape de purjare/aerisare (de obicei supape cu bilă sau cu ac). Supapele de închidere duble și supapele de purjare funcționează pentru a izola debitul/presiunea procesului în amonte și în aval.
Supapele cu bilă criogenice sunt proiectate pentru mediile criogenice din instalațiile de procesare criogenică, cum ar fi gazele lichide CO2, N2, Ar, O2 gaz natural (GNL). Supapa dispune de un sistem de inel de scaun cu arc care asigură comutarea uşoară a bilei la temperaturi de până la -200 grade .
Supape electrice cu bilă de înaltă presiune
Gama de dimensiuni: 1/2"~8", DN15~DN200
Presiune de operare: 1,6 MPa
Mod de control: Tip Pornit Oprit / Tip Modulator
Tensiune opțională: DC12~24V (±10%), AC110~220V, 50/60Hz
Supapă cu bilă plutitoare API 6D
Port complet: 1/2" până la 36"
Presiune de lucru: Clasa 150, clasa 300, Claa600, Clasa 900, Clasa 1500, Clasa 2500
Temperatura de lucru: -20ºC/+180ºC
Supapă cu bilă plutitoare cu flanșă
Dimensiune: 1/2"-8"
Presiune nominală: CLASS150/CLASS300/CLASS600/CLASS900
Capăt cu flanșă și tijă rezistentă la explozie și construcție sigură la foc și dispozitiv antistatic
Supapă cu bilă cu flanșă din oțel inoxidabil
Pachet: Carcasă standard de export de placaj
Port de expediere: Ningbo/Shanghai, China
Condiții de livrare: EXW, FOB, CFR, CIF, etc.
Condiții de plată: T/T, Western Union, PayPal etc.
Supapă cu bilă SS de înaltă presiune
MOQ: 1 set
16 ani de experiență în producția de supape
Inventar puternic, o parte din comision returnată pentru întârziere masivă
Calitatea produsului va fi garantată timp de 1 an (12 luni)
Ce este supapa cu bilă Trunnion?
Vanele cu bilă trunnion sunt supape cu un sfert de tură utilizate pentru a opri sau a porni fluxul unui mediu într-o țeavă. Cel mai obișnuit tip de supapă cu bilă are un design „plutitor liber”, astfel încât tipul trunnion este o schimbare de design. În cadrul unei supape cu bilă cu pivot, bila se conectează la un capăt la tijă și la celălalt capăt un arbore numit trunnion. Datorită acestei modificări de design, mingea este ținută ferm pe loc. Într-o supapă cu bilă plutitoare, bila este conectată doar la tijă și, prin urmare, se numește plutitoare.
Design sigur la foc
Designul secundar al scaunului metalic asigură o închidere sigură la incendiu conform api 607. În plus, garniturile secundare ale corpului din grafit și garnitura flexibilă din grafit previne scurgerea prin articulațiile corpului și, respectiv, prin priza.
Design trunion intern
Plăcile de rulment superioare și inferioare țin bila în poziție, împiedicând bila să plutească axial și evitând suprasolicitarea pe scaune. Design de trunion extern disponibil în anumite dimensiuni.
Etanșări duble pe articulațiile corpului
Garniturile primare din elastomer asigură scurgeri zero în condiții standard de funcționare. Garniturile secundare din grafit asigură o etanșare adecvată a îmbinărilor corpului conform api 607 în scenarii de temperatură extremă.
Dispozitive antistatice
Dispozitivele antistatice standard asigură continuitatea electrică între bilă, tijă și corp, eliminând posibilitatea apariției scânteilor în interiorul supapei create de sarcinile electrice statice.
Design de tijă rezistent la explozie
Supapele sunt proiectate cu conexiune tijă/corp care împiedică explozia tijei sub presiunea conductei.
Evaluare de înaltă presiune
Designul trunion le permite să facă față unor presiuni semnificativ mai mari în comparație cu supapele cu bilă plutitoare.
Oprire fiabilă
Mecanismul de etanșare pozitivă asigură o închidere etanșă, care este esențială pentru aplicațiile în care problemele de siguranță și de mediu sunt primordiale.
Durabilitate
Construcția robustă cu materiale superioare le face rezistente la uzură, asigurând o durată de viață lungă.
Întreținere redusă
Robinetele cu bilă trunnion necesită, în general, întreținere minimă datorită designului lor simplu și a componentelor de înaltă calitate.
Operare rapidă
Funcționarea cu un sfert de tură permite deschiderea și închiderea rapidă a supapei, ceea ce este esențial pentru situațiile de închidere de urgență.
Versatilitate
Supapele cu bilă trunnion sunt disponibile într-o gamă largă de dimensiuni și materiale, făcându-le potrivite pentru diverse aplicații.
Tipuri de supapă cu bilă trunnion
Supapă cu bilă de tip trunnion cu intrare laterală
Are bilele asamblate pe lateral, cu un corp care unește două sau trei piese pentru a forma o extensie. Dintre piese, cea mai mare este responsabilă de ținerea mingii.

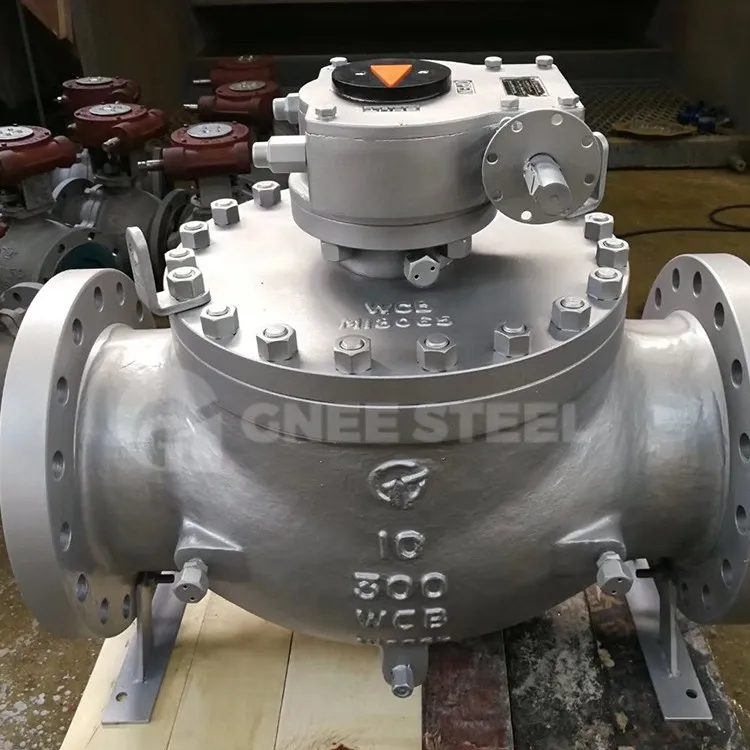

Supapă cu bilă trunnion cu intrare superioară
Supapa cu bilă cu trunion de intrare superioară are un design care ilustrează asamblarea bilelor din partea superioară spre partea inferioară. Designul constă dintr-un capac de capotă în partea superioară a supapei cu bilă, care este ușor de detașat.
Supapă cu bilă cu corp sudat
Supapa cu bilă trunnion are o tijă anti-explozie cu un design al scaunului supapei. Acest design este realizabil prin aplicarea diferitelor materiale, cum ar fi oțelurile carbon și inoxul martensitic.
Este aplicabil în principal în transportul de gaz prin conducte subterane.
Supape cu bilă montate cu port complet
Aceste tipuri de supape există în funcție de tipul de gauri. În cele mai multe cazuri, proiectarea lor este astfel încât diametrul orificiului supapei este aproape egal cu conducta de conectare.
Ele sunt aplicabile în industria chimică și de rafinare.
Supapă cu bilă montată pe jumătate de port
Acesta este un design unic pe care îl obținem în funcție de tipul găurilor sale. Aici diametrul găurii este jumătate din dimensiunea celui al conductei în care se conectează.
Supape cu bilă montate pe trunion din două piese
Acesta este un tip care iese pe baza asamblarii pieselor. Are două piese de carcasă care se atașează prin conexiuni sub formă de filet. În plus, designul permite accesul ușor la supapă pentru reparații.
Supapă cu bilă montată în trei piese
Designul rezultă atunci când asamblam cele trei piese de carcasă împreună. Acest tip specific de design permite accesul ușor la părțile interioare ale supapei prin detașarea pieselor.
Industriile de petrol și gaze
Supapele cu bilă montate pe trunion sunt perfecte pentru o gamă largă de aplicații în mai multe industrii de petrol și gaze. Exemple de industrii de petrol și gaze care utilizează robinete cu bilă montate pe trunion includ linii de alimentare cu gaz, fabrici de gaze de câmp, uzine industriale de procesare a gazelor, linii de materie primă pentru rafinărie de petrol și fabrici de petrol brut.
Industriile de conducte
Capacitatea supapelor cu bilă montate pe trunion de a face față mai multor aplicații diferite, cum ar fi gaze, nămoluri și lichide, le face foarte valoroase în industria conductelor.
Industriile de hidrocarburi
Deoarece supapele cu bilă montate pe trunion sunt utile pentru facilitarea procesării hidrocarburilor, acestea sunt extrem de populare în rândul industriilor de hidrocarburi.
Industriile Energiei
Supapele cu bilă montate pe trunion sunt potrivite pentru numeroase aplicații, cum ar fi turbine, skid-uri, generatoare, compresoare care sunt parte integrantă a funcționării industriilor energetice.
Industrii Chimice
Oferind o siguranță, durabilitate și capacități de etanșare incredibile, supapele cu bilă montate pe trunion se potrivesc unei game largi de industrii chimice în care astfel de competențe sunt imperative.
Componentele supapei cu bilă trunnion
Corp
Corpul supapei cu bilă este carcasa care susține interiorul supapei și o menține pe loc. Pe baza funcției pe care o va primi, substanța pentru acest design poate fi construită din diferite produse. Oțel carbon, oțel inoxidabil, duplex, oțel carbon la temperatură joasă, Inconel și super duplex sunt câteva dintre materialele care sunt utilizate frecvent.
minge
Se rotește printr-un disc cu o formă asemănătoare unei sfere pentru a opri sau a începe curgerea într-o rotație constantă. La un capăt, este atașat de trunion, iar pe celălalt, de tulpină. În timp ce se face pe rând, mingea este fixată pe loc. Scaunele supapei cu bilă Trunnion intră frecvent în contact cu această bilă, scăzând cuplul.
Scaun
Scaunul supapei cu bilă Trunnion este un element de design care înconjoară bila. Scaunele țin mingea ferm în poziție când actuatorul este pornit, împiedicând accesul. Există două varietăți: moale și metal, ceea ce o face să se miște în direcția generală a mingii.
Fus
Supapa cu bilă trunnion are un arbore suplimentar care ține bila în loc de jos, care se numește Trunnion. Scopul său este de a menține atașarea strânsă a mingii. La unele supape cu bilă montate Trunnion, Trunnion este un atașament al bilei sferice, iar în restul timpului, este conectat la discul cu bilă sferică prin îmbinări sudate.
Tulpina
Bila și actuatorul sunt conectate prin tija robinetului cu bilă. Este atașat de minge printr-un arbore suplimentar, care ajută la menținerea mingii ferm în poziție. În plus, controlează modul în care mingea se mișcă. Supapele cu bilă montate pe trunion păstrează tije mai puternice anti-explozie, ceea ce le permite să reziste la presiuni și temperaturi ridicate fără a suferi vreun rău.
Disc
O bilă perforată, solidă, are forma discului într-o supapă cu bilă Trunnion. Mingea este atașată de tulpină pe o parte, iar pe cealaltă, de trunion. Bila sau discul dintr-o supapă cu bilă Trunnion este stabilizată în timp ce se rotește. Deoarece scaunele sunt mereu în contact cu mingea, cuplul este scăzut.
Actuator
Dispozitivul de acționare al unui robinet cu bilă este utilizat pentru a deschide sau închide supapa. Pe baza aplicației și a mediului, cum ar fi supapele cu bilă acționate cu aer, sunt utilizate numeroase tipuri de dispozitive de acționare în supapele cu bilă. Pe o supapă, actuatoarele tipice includ tije goale, pârghii de mână, actuatoare pneumatice, angrenaje și actuatoare hidraulice. În plus, puteți utiliza un actuator acționat cu motor, un actuator acționat hidraulic, un actuator electric, un actuator cu gaz, un actuator cu gaz peste ulei și multe altele.
Injectare
În zona scaunului și a tijei, sunt create fitinguri de injecție. Unsoarea poate fi introdusă folosind un fiting de injecție de etanșare atunci când etanșarea este slăbită și începe scurgerea. O etanșare parțială este creată de etanșantul injectat pentru a opri scurgerile suplimentare. Fitingurile de injecție de etanșare trebuie utilizate numai în situații de urgență.
1. Curățați și inspectați toate piesele pentru a nu se deteriora și schimbați piesele după cum este necesar. Notă:
Dacă demontarea completă devine necesară, se recomandă înlocuirea tuturor scaunelor și a etanșărilor.
2. Așezați corpul pe o suprafață curată de lemn.
3.Acoperiți știfturile corpului cu pastă anticorozivă.
4. Așezați ambii conectori de capăt cu suprafețele lor de flanșă sprijinite pe o suprafață curată de lemn.
5.Puneți arcurile în orificiile prevăzute pe conectori sau pe scaun și montați inelul O pe ansamblul scaunului.
6.Puneți inelul O al scaunului pe ansamblurile scaunului. Coborâți ansamblurile scaunelor în conectori.
7.Puneți inelul O (corp) și garniturile corpului pe ambii conectori.
8.Puneți inelul O (tijă) și șaiba de împingere (tijă) pe tijă.
9. Localizați tija în carcasa tijei.
10.Puneți inelul O (carcasa tijei) și garnitura (carcasa tijei) în carcasa tijei.
11.Puneți șaibele de presiune (trunnion) pe partea superioară și inferioară a bilei.
12. Montați rulmentul cu bile în orificiul rulmentului din dispozitivul de reținere a rulmentului.
13.Puneți dispozitivul de reținere a rulmentului pe trunionul cu bilă.
14.Asamblați energizatorul de etanșare, kitul de etanșare, inelul O [(tijă) și (carcasa tijei)] și șaiba de împingere (tijă) pe tijă.
15.Ridicați mingea și coborâți-o în corp în poziția corespunzătoare.
16. Localizați tija în locașul bilei și strângeți șuruburile cu capul presetupei conform Tabelelor cuplurilor de strângere.
17.Ridicați supapa și așezați-o astfel încât direcția axei curgerii să fie orizontală (tija verticală).
18. Localizați știfturile și așezați carcasa tijei pe corp, astfel încât carcasa tijei să se potrivească în rulmentul trunionului cu bile și în plăcile tijei situate în fanta cu bile.
19.Așezați și strângeți șuruburile cu cap pentru carcasă conform Tabelelor cuplurilor de strângere.
20. Montați ambele conectori de capăt cu scaune pe corp și strângeți piulițele conform Tabelelor cuplurilor de strângere.
21.Puneți garnitura (tija) în locașul carcasei tijei.
22. Localizați știfturile, așezați flanșa de montare ISO pe carcasa tijei și strângeți șuruburile cu cap.
23.Introduceți cheia tijă în modul cheie.
24. Pentru supapele acţionate cu pârghie, aşezaţi pârghia manuală pe tijă şi strângeţi şurubul cu cap. Pentru supapele acţionate prin angrenaj sau acţionate, aşezaţi cuplajul pe tijă, aşezaţi suportul pe flanşa de montare ISO, montaţi ştifturile şi strângeţi piuliţele. Așezați angrenajul sau actuatorul pe cuplaj și suport, montați știfturile și strângeți piulițele.
25.Acolo unde este cazul, montați fitingurile de injecție de etanșare [(tijă) și (scaun)] și dopurile de scurgere/aerisire.
26.Rotiți mingea încet înainte și înapoi până la un sfert de rotație complet. Acest lucru va permite scaunului să-și asume poziția și forma permanentă împotriva mingii și a corpului. O mișcare de rotire rapidă poate deteriora scaunul înainte ca acesta să aibă șansa de a forma o etanșare adecvată.
Cum se întreține robinetul cu bilă trunnion
Căutați semne de scurgere a garniturii prin articulația corp/conector de capăt și articulația carcasei corp/tijă. Dacă este necesar, strângeți din nou piulițele/șuruburile conform Tabelului cuplului de strângere.
Dacă este posibil, acţionaţi supapa şi verificaţi funcţionarea lină, cu cursă completă. Mișcarea instabilă a tulpinii poate indica o problemă internă.
Asigurați-vă că toate suporturile, angrenajele și șuruburile actuatorului sunt bine fixate.
Clătiți periodic orificiile de etanșare cu un agent de curățare adecvat pentru supape pentru a spăla resturile din sistemul de etanșare.
Spălarea cavității este recomandată pentru prevenirea acumulării de murdărie/deșeuri în cavitatea corpului. Furnizați lichid compatibil în orificiul de aerisire și spălați prin orificiul de scurgere prevăzut în partea inferioară a supapei.
Cum funcționează supapele cu bilă trunnion?
Producătorul de supape cu bilă trunnion își proiectează supapa cu bilă trunnion pentru a funcționa într-un mod similar cu o supapă cu bilă plutitoare. Principiul de funcționare al unei supape cu bilă trunnion implică rotirea bilei pentru a controla fluxul de fluid sau gaz.
Când actuatorul trimite un semnal către tijă, acesta rotește bila cu 90 de grade, deschizând sau închizând supapa. Scaunul asigură că mingea rămâne pe loc în timpul rotației. Sistemul de injecție acționează ca o etanșare parțială pentru a preveni scurgerile atunci când apar.
Pentru a porni fluxul de ulei într-o supapă cu bilă trunnion, actuatorul de pe supapă este rotit cu 90 de grade, de obicei în sensul acelor de ceasornic. Actuatorul este conectat la tija supapei, care este legată de bilă.
Rotirea actuatorului mișcă tija și bila conectată la aceasta. Acest lucru va avea ca rezultat un flux nerestricționat al substanței în conductă și o presiune redusă în conductă. Acest lucru va restricționa fluxul de substanțe din conductă.
Specificațiile produsului
Primul și cel mai important lucru de luat în considerare este definirea anumitor criterii care să permită selecția informată a furnizorilor. De exemplu, cunoașterea fluidelor implicate poate restrânge specificațiile materialului și tipul de supape cu bilă tip trunnion necesare. În plus, cunoașterea aplicațiilor sale poate determina configurația și specificațiile unei supape cu bilă adecvate.
Evaluări de temperatură și presiune
Descrierea cu precizie a temperaturii și presiunii minime și maxime este esențială pentru a alege tipul de supapă cu bilă potrivită. În cele din urmă, ar restrânge companiile care furnizează acele robinete cu bilă și ar face procesul de alegere simplu. Este important să înțelegeți că materialul supapei cu bilă și gradul de etanșare pot juca un rol important în adaptarea la mediul operațional.
Costuri și comenzi în vrac
Amintiți-vă că producătorii de supape cu bilă tip trunnion personalizate pot cere mai mult timp decât cei care vând supape standard prefabricate.
Certificari
Înțelegerea certificărilor necesare poate ajuta la determinarea credibilității și integrității furnizorului. Se poate spune cu incredere ca acei furnizori cu certificari asigura standardele minime cerute intr-un cadru de fabricare a robinetelor cu sfera trunnion cu costuri rezonabile. Anumite standarde de căutat sunt API 6D, API 598, NEMA, ANSI și NSF.
Perioada de graţie
Timpul de livrare poate fi crucial atunci când se ia în considerare furnizorul potrivit. În timp ce timpii de livrare mai lungi pot fi benefice, nu este întotdeauna un lucru bun să aveți durate mai lungi de perioade de așteptare atunci când aveți de-a face cu materiale extrem de periculoase.
Sprijin
Ultimul lucru de luat în considerare și cel mai important factor este de a ști dacă furnizorul este implicat activ cu clienții în ceea ce privește satisfacția, specificațiile, cerințele și feedback-ul.
Supapele cu bilă Trunnion sunt bidirecționale?
Da, supapele cu bilă trunnion sunt cu adevărat bidirecționale. La acest tip de supapă, fluidul curge în ambele sensuri. Tija robinetului cu bilă este fixată rigid pe loc, ținând mingea în siguranță. În plus, are scaune cu arc care împiedică mingea să plutească în aval. Mecanismul scaunului cu arc face supapa etanșă pe măsură ce bila se uzează. Este o alegere bună pentru conductele petrochimice de mare volum sau conductele de gaz. Tija și supapele cu bilă montate pe trunion sunt, de asemenea, o alegere bună pentru mediile corozive, inclusiv centralele nucleare.
Supapele cu bilă trunnion au o tijă și un corp sferic. Suprafața sferică a mingii este identică cu diametrul tulpinii. Din acest motiv, mingea nu se va deplasa în amonte sau în aval. Aceasta înseamnă că etanșările sunt bidirecționale, iar supapa poate face față presiunii și temperaturilor ridicate. Și datorită designului unic al trunionului, acesta poate fi utilizat în mai multe aplicații.
