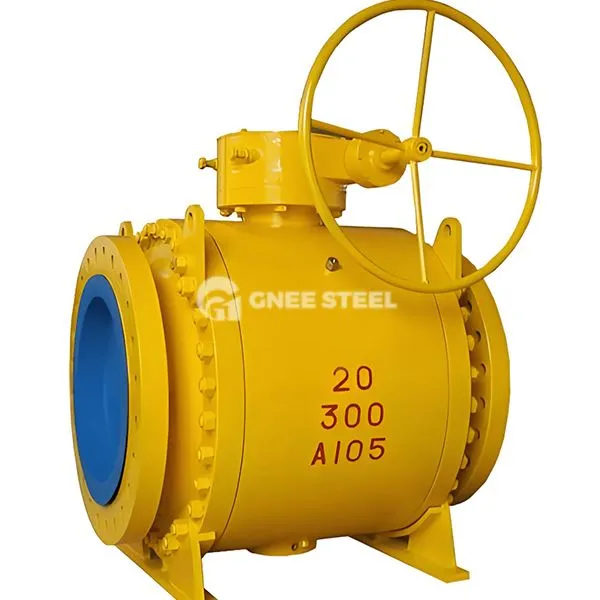

Valva cu bilă montată cu trunnion complet

Valva cu bilă montată cu bule de trunnion complet este un fel de supapă cu bilă, cu proiectare excentrică a bilei și tracțiune de trunnion ca structura miezului, calea sa de curgere completă este aceeași cu diametrul interior al conductei, care este adecvat pentru vâscozitate ridicată, care conține particule sau trebuie să se deschidă și să închidă rapid condițiile severe, utilizate pe scară largă în petrol, petrolier, gaz natural și alte industrii.

Structura

Componente de bază:

• Trunnion și minge:

Trunnion pentru proiectarea excentrică a arborelui, condusă de rotația bilelor pentru a produce pre-deplasare, reduce uzura de suprafață de etanșare; lustruirea oglinzilor de suprafață a bilei, design complet de foraj pentru a asigura ca calea de curgere fără contracție.

• Corpul supapei și scaunul:

Corpul supapei este confecționat din oțel turnat sau oțel inoxidabil, iar canalul intern este egal cu diametrul conductei; Scaunul supapei este de design plutitor, iar sigiliul este format prin apăsarea mingii prin arc sau presiune medie.

• Dispozitiv de conducere:

Angrenaj de vierme extern de trunnion, actuator pneumatic sau electric, susține deschiderea și închiderea rapidă de 90 de grade.
Structura auxiliară:

• Proiectare rezistentă la incendiu și explozie: structura anti-dezagnare a tulpinilor, redundanța de etanșare a metalului, adaptați-vă la mediul de temperatură ridicată și de înaltă presiune.
• Dispozitiv ant-static: prin intermediul contactului cu arc și bile cu exportul de electricitate statică, pentru a evita explozia de medii periculoase.

• Diametrul nominal (dn): dn 50- dn1200 (tipul de gură mare), calea de curgere completă este aceeași cu diametrul interior al conductei.
• Evaluare presiune:
• Modele convenționale: class 150- Class900 (American Standard), PN 16- pn40 (Standard european).
• Personalizat de înaltă presiune: până la Clasa2500 (42MPa), potrivit pentru extracția de gaze profunde sau transmisie de înaltă presiune.
• Conexiune: conexiune flanșă (flanșă standard sau extinsă), tip de prindere sau tip de sudare.



Gnee Valvă cu bilă montată cu un aleaz complet



Caracteristici și avantaje

• Rezistența scăzută a fluxului și capacitatea de flux ridicată: designul complet al forajului reduce rezistența medie, aproape de coeficientul de rezistență la flux al conductei drepte, potrivit pentru scenarii cu flux ridicat.
• Viață rezistentă la uzură și lungă:

Mingea și scaunul sunt acoperite cu aliaj dur sau aliaj pe bază de nichel, care este rezistent la scurgerea mediilor care conțin particule și fibre.
Structura excentrică a trunionului reduce deschiderea și închiderea frecării, etanșarea vieții de suprafață este crescută cu mai mult de 30%.

• Sigilare fiabilă:

Design de suprafață dublă de etanșare (metal/sigiliu moale), pentru a obține scurgeri zero, este aplicabil sistemul de vid.
Structura de compensare a scaunelor plutitoare, se adaptează automat la deformarea cauzată de modificările de temperatură sau de presiune.

• Funcționare convenabilă:

Deschidere și închidere de rotație de 90 de grade, cuplu scăzut (doar 60% din supapele obișnuite cu bilă), suport pentru controlul automatizării la distanță.

Aplicații

• Petrol și gaze:

Sistem de extracție a gazelor de puț de petrol, conductă de înaltă presiune a conductei de înaltă presiune, control de gaze naturale care conține sulf.

• Chimice și farmaceutice:

Rășină de vâscozitate ridicată, suspensie care conține catalizator, acid coroziv și transport media alcalin.

• Metalurgie și electricitate:

Conducta cu abur la temperaturi ridicate, praf de cărbune și cenușă, sistem de apă care circulă.

• Protecția mediului și municipal:

Tratamentul apelor uzate care conține particule solide, nămolul care transmite conductă

• Adaptabilitatea media: singurul tip de supapă care poate aborda simultan nevoile ridicate de vâscozitate, particule și presiune ridicată, evitând cristalizarea sau înfundarea mediilor.
• Economie: Proiectarea completă a forajului reduce consumul de energie de pompare, costurile de întreținere mai mici decât supapele de poartă sau glob.
• Siguranță: Incendiu, explozie și design anti-static în conformitate cu API 607/6FA și alte standarde solicitante.
