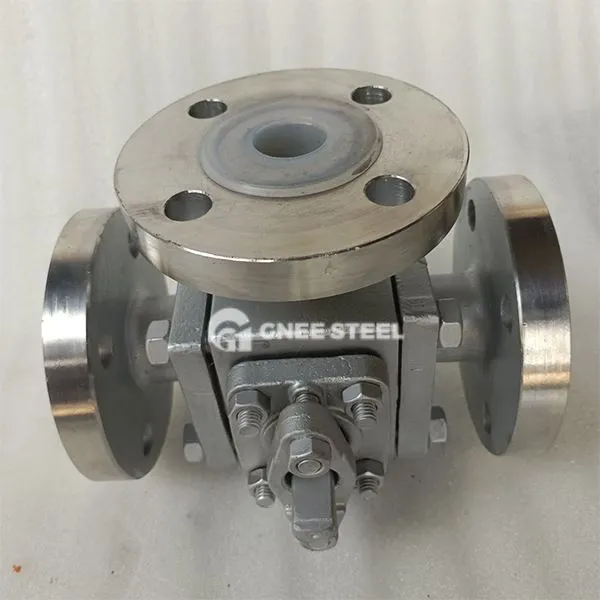

Forjat 3- Valva cu bilă

Valva cu bilă cu trei căi forjată se referă la o supapă cu bilă specială a cărei corp de supapă este formată prin procesul de forjare (diferit de corpul valvei turnate) . are o densitate a materialului mai mare și o rezistență la compresiune și este potrivită pentru condiții dure de muncă cu temperaturi ridicate, presiune ridicată, coroziune puternică sau cerințe de curățare ridicate . {Temperatură ridicată, presiune ridicată, coroziune puternică sau cerințe de curățare ridicate .}}}}}}} {

 Avantaje

1. Performanță de rezistență ridicată și rezistență la presiune ‌
Avantajul densității forței de densitate ‌
Procesul de forjare elimină defectele de pori de turnare, crește densitatea materialului cu 15%și are o rezistență la tracțiune mai mare;
Capacitatea de rulare a presiunii poate atinge ‌class 900 (90MPa) ‌, care este potrivită pentru conducte de petrol și gaze cu presiune ultra-înaltă .
‌ Garanție de duritate a temperaturii ‌
Oțelul forjat (cum ar fi ASTM A350 LF2) este tratat criogen, cu o energie de impact mai mare sau egală cu 40J la gradul -196 și este rezistent la fisurarea fragilă la temperaturi scăzute .}

2. Fiabilitatea de etanșare îmbunătățită ‌
‌ Adaptabilitatea sigiliului dur ‌

Suprafața de forjare are un finisaj ridicat (RA mai mic sau egal cu 0,8 μm) și este potrivită cu sfere acoperite cu carbură de tungsten pentru a obține etanșarea ‌clasa VI;
Durata de etanșare este prelungită de 3 ori în condiții de temperatură ridicată (450 grade) (în comparație cu corpurile de valve turnate) .
‌Bidirecțională presiune auto-echilibrare ‌

Proiectarea scaunului de supapă cu efect dublu cu piston, scurgeri zero (rata de scurgere mai mică sau egală cu 10⁻⁶ mbar · l/s) Când diferența de presiune înainte și inversă este mai mică sau egală cu 10mpa .

3. Avantajele optimizării structurale ‌
‌ COMPACT și design ușor

Sub același nivel de presiune, corpul valvei de oțel forjat este cu 30% mai ușor decât corpul valvei turnate, economisind spațiul de instalare; ‌ Structura montată de top

Tulpina de valvă forjată dintr-o singură piesă elimină riscul de rupere și îndeplinește certificarea API 607 ​​Fireproof (fără scurgeri după 30 de minute de incendiu la 650 de grade);

Dispozitiv anti-static (rezistență mai mică sau egală cu 10Ω) împiedică scânteile să funcționeze media inflamabilă .

 Specificații

‌Valve Procesul de forjare a corpului‌

Material: oțel carbon (A105), oțel inoxidabil (304/316L) sau aliaj pe bază de nichel (cum ar fi N6);
Avantaje: Forjarea elimină defectele de pori, iar presiunea rulmentului poate ajunge la clasa 900.
‌ Ball și Flow Channel Design‌

‌T Structura de tip‌: Trei porturi sunt ortogonale pentru a obține diversiune, confluență sau comutare medie (cum ar fi raportul de ulei);
‌L Structura de tip‌: sunt conectate doar două porturi, dedicate comutării direcției de curgere (cum ar fi comutarea canalului de apă de răcire);
Suprafața mingii prin gaură este întărită (cum ar fi pulverizarea carburii de tungsten), iar rezistența la uzură este crescută de 2 ori .
Sistem de etanșare‌

Scaunul supapei: politetrafluoroetilen (PTFE) este utilizat pentru temperatura normală, PEEK/PPL îmbunătățit este utilizat pentru temperaturi ridicate; Sigiliul dur din metal este utilizat pentru presiune ultra-înaltă;
‌ Design montat pe top‌: tulpina supapei și mingea sunt falsificate în ansamblu și pot fi dezasamblate și asamblate online în timpul întreținerii .

Mod de acționare‌

Manual, pneumatic (certificat ATEX) sau electric, viteză de răspuns mai mică sau egală cu 0 . 5 secunde (condiție de tăiere de urgență).

 Cerințe de producție și testare:
‌ Certificarea Materială
- Furnizați raportul de trasabilitate materiale și înregistrări de tratare termică
‌Seal test
- Garnitură de înaltă presiune (1,1 ori presiune nominală) Scurgeri vizibile zero
‌Performance test‌: - 2000 cicluri de deschidere și închidere a presiunii (fără blocaj/scurgere);
-Test anti-static (rezistență la bile tulpină mai mică sau egală cu 10Ω)
‌ Certificare specială‌: - API 6D (supapă de conductă);
- API 607 ​​Certificare de protecție împotriva incendiilor (cerință obligatorie pentru industria petrochimică)

 Aplicații



Forjat 3- Valva cu bilă



 Specificații de ambalare și transport
‌ Cerințe de pachetare‌
Diametrul supapei mai mic sau egal cu DN100: cutie de lemn căptușită cu hârtie de ulei rezistentă la umiditate, suprafață de flanșă echipată cu capac de protecție din plastic;
Diametrul supapei ＞ DN100: Cutia de lemn cu cadru fixă, corpul supapei suspendat pentru a preveni coliziunea .
‌ Transport Mark‌
Marcarea cutiei: marcajul și modelul de supapă „ascendent” „în sus” și modelul de supapă, nivelul de presiune;
Documente atașate: Lista de ambalare, certificat de conformitate, raport material, certificat de testare (inclusiv certificare API/ISO)
