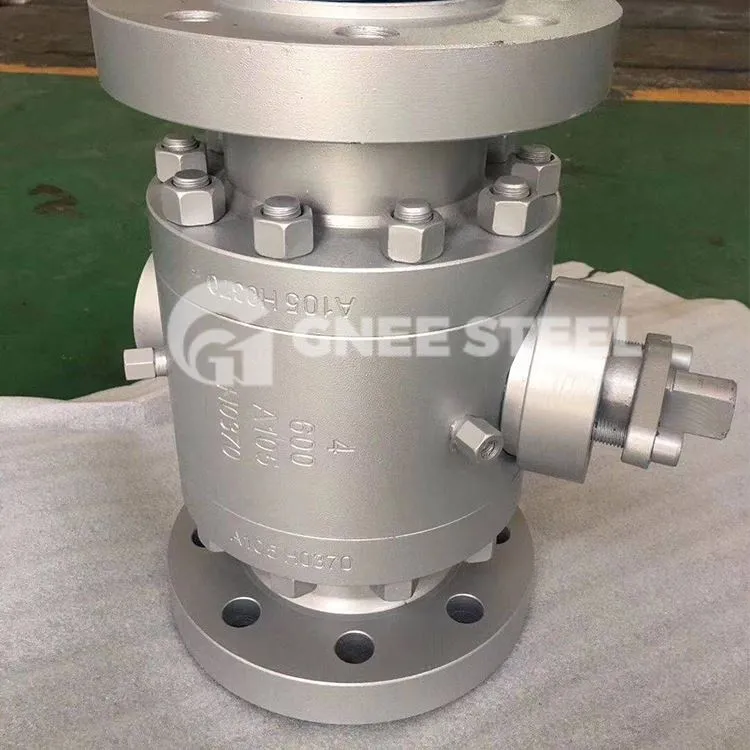

Principiul de funcționare al supapei cu bilă din oțel forjat este deschiderea sau închiderea supapei prin rotirea tijei supapei. De obicei, este o supapă cu bilă cu pas complet, cu un comutator în unghi de 90-grade. Este ușor, de dimensiuni mici, poate fi transformat într-un diametru mare, are etanșare fiabilă, structură simplă și întreținere convenabilă. Suprafața de etanșare și suprafața sferică sunt adesea în stare închisă și nu sunt ușor erodate de mediu. Este utilizat pe scară largă în diverse industrii. Clasificare robinet cu bilă din oțel forjat: supapă cu bilă din oțel forjat de joasă presiune, supapă cu bilă din oțel forjat de înaltă presiune.
Specificații supapei cu bilă din oțel forjat API
Constructie -Minge flotantă/Trunnion
Materialul corpului -Oțel inoxidabil forjat și oțel carbon
Scaun –Moale sau Metal la Metal
Gama de dimensiuni -DN15-DN600
Opriți conexiunea -Flanșă, SW, BW, Filete
Evaluare presiune -Clasa 150-2500, PN16-420 sau Equal
Standard -Proiectare conform ASME B16.34, DIN3202, API 6D, Dimensiunea flanșei conform ASME B16.5, EN 1092-1, Sudura prin soclu conform ASME B16.11, Sudarea cap la ASME B16.9, Față în față conform ASME B16.10, EN558, Inspecție și testare conform API598, EN 12266-1, API 6D
Interval de temperatură --20 grade F – 302 grade F (PTFE) și -50 grade F până la +500 grade F (scaune metalice)
robinet cu bilă de forjare
Specificații principale de performanță
|
presiune de testare (Mpa) |
Presiune nominală (Mpa) |
Nivel de presiune (Clasă) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Test de forță |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Test de etanșare |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Test etanș |
0.5-0.7 |
||||||||||||
| Temperatura de Operare |
PTEE Mai mică sau egală cu 150 de grade PPL E Mai mică sau egală cu 300 de grade Fibră de carbon Mai mică sau egală cu 350 de grade |
||||||||||||
| Media aplicabile |
C: Apă, ulei, abur P: Acid azotic (temperatură mai mică sau egală cu 200 de grade) R: Acid acetic (temperatura mai mică sau egală cu 200 de grade) |
||||||||||||
