Descrierea complet sudată a supapei cu bilă sudată

Valva cu bilă complet sudată este o supapă de înaltă performanță cu toate părțile conectate prin sudare, corpul său adoptă o structură sudată integrală, fără fire sau flanșe expuse, eliminând riscul de scurgere externă, iar funcția sa de bază este de a controla deschiderea și închiderea fluidelor conductelor și a reglării.

Componente structurale

Corpul supapei: sudat din conducta de oțel în ansamblu pentru a asigura integritatea structurală și sigilarea.
Mingea: componentele de deschidere și închidere a miezului, suprafața lustruitorului oglinzii pentru a reduce frecarea.
Scaunul supapei: de obicei inelul de etanșare compozit de metal și polimer (cum ar fi PTFE), cu arc pentru a îmbunătăți adaptabilitatea etanșării.
Tulpină: design dublu de garnitură de inel O, conectând șoferul la minge, rotind 90 de grade pentru a se deschide și închide în timpul funcționării.
Componente auxiliare: limitatoare, garnituri, componente de primăvară, dispozitive anti-statice etc.

materiale utilizate frecvent

Valve Body: Carbon Steel (ST37, A 106- b), oțel inoxidabil (304/316).
Mingea: oțel inoxidabil 304/316, parte a placării de nichel de suprafață pentru a spori rezistența la coroziune.
Scaunul supapei: matricea metalică PTFE, RTFE, Nylon și alte materiale de etanșare a polimerului.
Tulpina și rulmentul supapei: material din aliaj + acoperire PTFE, cu capacitate de l-a auto-lubrifiant.

Specificația complet sudată a supapei cu bilă

Diametrul nominal: acoperirea cu diametrul mic și mediu până la conducte cu diametrul mare, în mod obișnuit DN 50- DN1200.
Presiune nominală: până la 42MPa, adaptați -vă la mediul de înaltă presiune.
Conexiune: Structura sudată, fără flanșă sau interfață filetată.
Temperatura aplicabilă: -196 gradul -+550 grad (în funcție de materialul de etanșare).
Mod de conducere: manual, electric, pneumatic, hidraulic, suport control de automatizare la distanță.

Avantaje de performanță

Proiectarea non-scurgerii: structura sudată integrală elimină punctele de scurgere externe, potrivite pentru medii inflamabile și explozive.
Sigilare fiabilă: scaunul de supapă compozit de metal și polimer se poate adapta la modificările de presiune și temperatură, menținând etanșeitatea pe termen lung.
Coroziune și rezistență la uzură: bilă din oțel inoxidabil și scaun de supapă de carbură pentru a prelungi durata de viață, adaptați -vă la mediile care conțin particule.
Funcționare flexibilă: deschidere și închidere a rotației de 90 de grade, cuplu scăzut, suport pentru răspuns rapid și control de automatizare.
Siguranța incendiului: garnitura de grafit și structura de etanșare a metalelor la foc pot menține în continuare sigiliul.

Industrii de aplicații

Industria energetică: conducte de petrol, gaze naturale pe distanțe lungi și instalații de cap de puțuri, proiecte de gazificare/lichefiere a cărbunelui.
Industria chimică: controlul transportului mediilor corozive puternice (cum ar fi acid, alcalin).
Protecția municipală și a mediului: rețea de conducte de încălzire, sistem de tratare a canalizării.
Putere și metalurgie: conductă cu abur la temperatură ridicată, transmisie de gaze industriale.

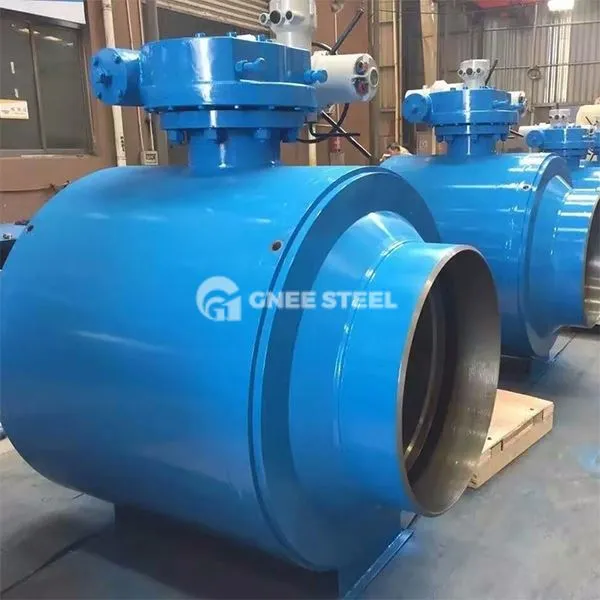

Gnee Valve de bilă sudată complet

Supapă cu bilă complet sudată
