T PORT 3- Descrierea valvei cu bilă
Supapa cu bilă cu trei căi T de tip T este o supapă care controlează conectivitatea a trei conducte ortogonale prin rotirea bilei . canalul său de flux este aranjat într-o formă T, care poate realiza funcțiile de diversiune medie, confluență și direcție de flux .
Adunarea principală
Valve Body: forjat sau turnat (oțel carbon/oțel inoxidabil), cu trei flanșe/interfețe filetate;
Ball: Proiectare a canalului în formă de T, tratament de întărire a suprafeței (cum ar fi pulverizarea carburii de tungsten) pentru a îmbunătăți rezistența la uzură;
Scaunul supapei: Structura cu patru locuri (standardul este un scaun dublu cu supapă) pentru a obține un echilibru de etanșare în două sensuri .
Mod de lucru
| Poziția sferei | funcţie | Application |
|---|---|---|
| Rotație de 90 de grade | A → B sau A → C Split | Distribuția materiilor prime chimice |
| Rotație de 180 de grade | B+C → A Confluență | Transportul de amestecare a uleiului |
| Unghi specific | A → b+c sau full oprit | Închidere de urgență |
T port 3- specificația valvei de bilă
Standarde de producție și testare
| Proiect | Chermiteri și standarde |
|---|---|
| Standarde Materiale | Corpul supapei: ASTM A105 (oțel carbon) / A182 (oțel inoxidabil); Sigiliu: PTFE / PEEK (rezistență la temperatură mai mică sau egală cu 200 de grade) |
| Sealing Test | - Garnitură de joasă presiune (0,6MPa): rata de scurgere mai mică sau egală cu ISO 5208 clasa V; - Garnitură de înaltă presiune (1,1 × PN): scurgeri vizibile zero |
| Performance Testing | 2000 Cicluri de deschidere și închidere a presiunii (fără lipire) + test anti-static (rezistență mai mică sau egală cu 10Ω) |
| Cerințe de sperietoare | API 6D (Valva conductei), Certificare de protecție împotriva incendiilor (API 607) |
Specificații
| Parametru | Gamă |
|---|---|
| Diametru nominal | DN15 ~ DN300 (în principal conexiune cu flanșă) |
| Nivel de presiune | 1,6mpa ~ 6,4mpa (pn16 ~ pn64) |
| Temperatura aplicabilă | -196 grad ~ 550 grade (care acoperă condiții de temperatură la rece profundă până la temperatură ridicată) |
| Drive Mode | Manual, echipament de vierme, pneumatic (rezistent la explozie), electric |
Aplicații
| Industrie | Aplicații | Funcții |
|---|---|---|
| Petrochimic | Raportul petrolului brut, comutarea furajelor de reactor | Controlați precis raportul de amestecare pentru a preveni cocsarea |
| Energie și electricitate | Diversiune cu aburi, sistem de apă de alimentare a cazanului | Temperatură ridicată și presiune ridicată (25MPa/550 grade) Tăierea fluxului fiabil |
| Construcție navală | Sistem de apă de balast, conductă de combustibil | Proiectarea compactă se încadrează în spațiul mic de cabină |
| FOLAMAMACEUTICĂ | Conductă de curățare CIP, distribuție medie sterilă | Întreaga gaură nu are un unghi mort și îndeplinește cerințele sanitare |

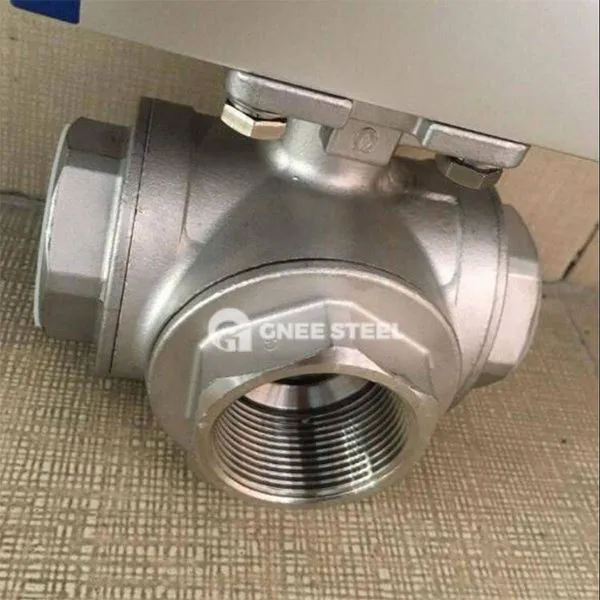

T port 3- Valva cu bilă
Avantaje
Multi Funcție Control
O singură supapă poate realiza devierea fluxului, confluența și inversarea, simplificând designul conductei cu 30%.
Rezistența la flux și eficiență ridicată
Proiectare cu diametru complet, coeficient de rezistență la flux ≈ Secțiune de conductă dreaptă, economie de energie mai mare de 15%.
Sigilare de încredere
Structura cu patru locuri este echilibrată de forță, iar viața de etanșare este crescută de 3 ori sub temperatură ridicată/presiune ridicată .
întreținere ușoară
Structura montată în sus, înlocuirea online a sigiliilor durează doar 30 de minute .
Specificații de ambalare și transport
Cerințe de pachetare
DN50 și mai jos: cutie din lemn rezistentă la umiditate + capac de protecție a flanșei;
DN50 și mai sus: Cutie de lemn Frame fixă, corpul de supapă suspendat pentru șocproof .
TRASPORTAȚIE Etichetă
Marcați nivelul de presiune, săgeata de curgere și eticheta „Fragilă rezistentă la șoc”;
Atașați raportul de materiale, certificatul de testare și documentele de certificare API .
Valva cu bilă cu trei căi T de tip T rezolvă punctele de durere de bază ale distribuției medii, etanșarea la temperaturi ridicate și limitarea spațiului în sistemele de conducte complexe prin inovație structurală și teste riguroase .
