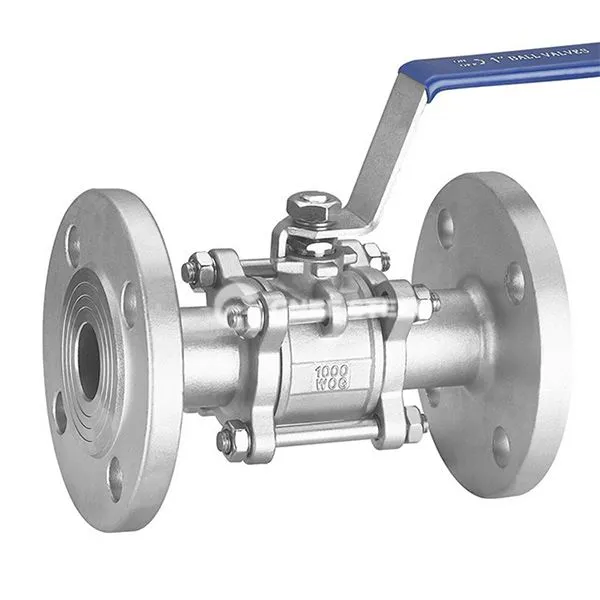

Supapă cu bilă cu flanșă 3-PC

Supapa cu bilă cu flanșă din trei piese este un fel de supapă industrială cu structură de șuruburi cu trei componente, care este conectată cu conducta prin flanșă pentru a obține o întrerupere eficientă și controlul fluxului fluidului. Caracteristicile sale de bază sunt următoarele:

Compoziție structurală

Structura corpului cu trei componente ale valvei

Bonnets stânga și dreapta: oțel turnat (WCB) sau oțel inoxidabil (CF8M), conectat cu corpul supapei intermediare prin șuruburi;

Corpul intermediar intermediar al supapei intermediare: înfășoară ansamblul bilă și sigiliu, care poate fi dezasamblat separat pentru întreținere.

Sistemul de acționare a sigiliilor

Bilă: design cu diametru complet (diametru egal cu conducta), tratament de întărire a suprafeței pentru a spori rezistența la uzură;

Scaun plutitor: structură preîncărcată cu arc, sub presiune medie, apăsați automat mingea pentru a realiza bi-direcționali. Scaun flotant: structură preîncărcată cu arc, compresie automată a mingii sub presiune medie pentru a obține etanșarea bidirecțională;

Tulpină: Proiectare anti-ejecție montată mai mică, casetă de ambalare folosind compresia flexibilă a grafitului + disc.

Interfață de conexiune flanșă

Se conformează ANSI, DIN și alte flanșe standard, presiunea acoperă PN16 ~ PN64 (clasa 150 ~ 400).



Supapă cu bilă cu flanșă 3-PC



Caracteristici

Mentenabilitate detașabilă

Structura din trei piese permite îndepărtarea în linie a capotei și înlocuirea sigiliilor fără a deconecta conducta.

Rezistență scăzută la flux și circulație eficientă

Coeficientul de rezistență la flux de proiectare completă mai mic sau egal cu 0,08, pierderea fluxului aproape de zero.

O gamă largă de aplicabilitate

Interval de temperatură: -29 grad ~ 350 grade (sigiliu moale) / -196 grad ~ 550 grade (sigiliu dur metalic);

Mediu aplicabil: apă, ulei Mediul de aplicare: Apă, ulei, acid și soluții alcaline și medii speciale, cum ar fi oxigenul și etilena.

Deschidere rapidă și manevră de închidere

Rotație de 90 de grade pentru a obține deschideri/închidere completă, de susținere manual, actuatoare pneumatice sau electrice.

Aplicații

• Producție chimică: importul reactorului și controlul exportului, transportul mediilor corozive (acid/alcalin);
• Conducta energetică: colectarea și transmiterea petrolului și a gazelor, stația GNL Conducta de înaltă presiune;
• Echipamente pentru protecție a mediului Sistem de tratare a canalizării, conductă de desalinizare a apei de mare;
• Alimente și farmaceutice: Controlul lichidului aseptic (cu corpul supapei lustruite sanitare).
