Valva cu bilă forjată cu flanșă

Valva cu bilă forjată cu flanșă este o supapă cu bilă al cărei corp de supapă este format prin procesul de forjare și conectat la conductă prin flanșă. Mingea este condusă de tulpina supapei pentru a roti 90 de grade pentru a realiza controlul fluidului. Procesul de forjare face ca corpul supapei să aibă o rezistență mai mare și este potrivit pentru temperaturi ridicate, presiune ridicată și condiții de muncă dure.

Caracteristici structurale ‌ ‌

Structura caroseriei de supapă de oțel forjată ‌ ‌ ‌

Corpul supapei este falsificat cu oțel forjat cu rezistență mare (cum ar fi oțelul carbon ASTM A105, oțelul inoxidabil F304\/F316), cu o structură densă și o rezistență semnificativ mai bună la impact și o capacitate de rulare a presiunii decât corpul valvei turnate; ​ ​

Interfața flanșă respectă standardul ASME B16.5, este fixată pe conductă de șuruburi, are o etanșare fiabilă și este ușor de dezasamblat și întreținut. ‌

Consolidarea componentelor de bază‌
‌Ball‌: Tratamentul de întărire a suprafeței (cum ar fi suprafețele carburii), stabilitatea rezistentă la uzură și rezistentă la coroziune, rezistentă la etanșare ridicată în utilizarea pe termen lung; ‌

Scaunul de supapă ‌

Tulpina supapei: design anti-blowout, conectat direct la actuator (manual\/pneumatic\/electric), cuplu de conducere scăzut. ‌

Design de canal de flux complet
Canalul de debit este în concordanță cu diametrul interior al conductei, cu pierderi de presiune extrem de mici (coeficient de rezistență la flux ≈ 0. 05), potrivit pentru livrarea mare a fluxului.

Evaluare presiune: clasa 150 până la clasa 2500 (până la PN420);

Interval de diametru: DN15 până la DN300 (1\/2 "până la 12");

Limita de temperatură:

Tip standard: -29 grad la +200 grad (scaunul de supapă ptfe);

Tip extins: -196 grad la +540 grad (sigiliu metalic);

Metoda conexiunii: flanșă (ASME B16.5), sudare cu fund (ASME B16.25).

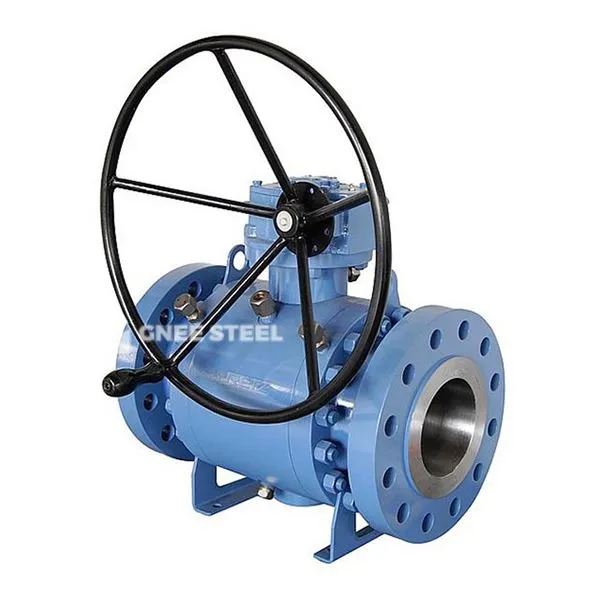

Valva cu bilă forjată cu flanșă



 Avantaje ‌
‌Ultra Capacitate de rulare a presiunii înalte ‌

Rezistent la temperaturi extreme‌: Soluția de etanșare a metalului suportă temperatură ridicată de 540 de grade sau -196 grad mediu rece adânc; ‌

Long life design‌: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 ori; ‌

Costul de întreținere scăzut

 Aplicații ‌

Petrol și gaze naturale: echipament de cap de înaltă presiune a puțului de petrol și gaze (clasa 2500), puncte cheie de întrerupere a conductelor de petrol; ‌

Energie și putere‌: conducte de abur supercritice (mai puțin sau egale cu 540 de grade), sisteme de răcire nucleară; ‌

Produse chimice de specialitate-medii puternic corozive (cum ar fi acidul sulfuric concentrat, clor lichid), reactoare de polimerizare de înaltă presiune; ‌

Deep Cold Engineering‌: Stație de lichefiere LNG (-162 Transport de azot lichid de grad).
