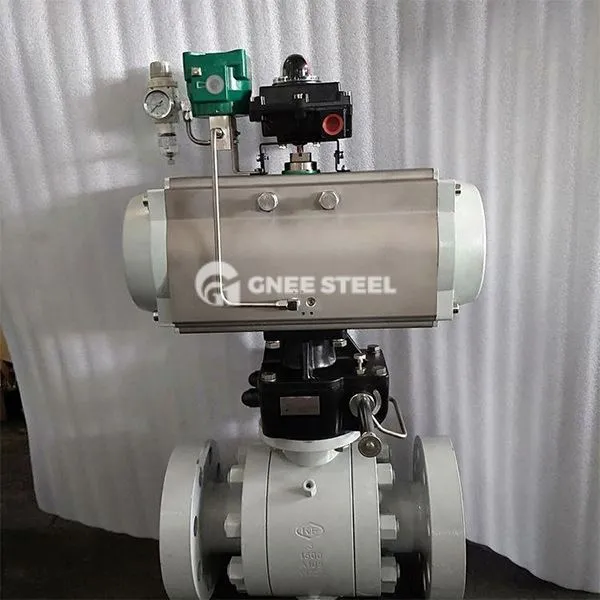

Înaltă presiune2- moduriDescrierea supapelor cu bilă
Supapa cu bilă cu două presiuni de înaltă presiune este special concepută pentru controlul mediu de înaltă presiune. Adoptează un corp de supapă din două piese (corpul supapei principale + corpul valvei auxiliare) și o structură de conectare a flanșei. Mediul este deschis și închis sau direcția de curgere este controlată prin rotirea bilă 9 0 gradul. Este potrivit pentru scenarii de înaltă presiune din clasa 150 ~ 2500lb (PN1.0 ~ PN420).
Structura de bază include:
Split Body Valve: Corpurile de supapă principală și auxiliară sunt conectate prin șuruburi sau flanșe, ceea ce este convenabil pentru întreținerea de demontare și înlocuirea sigiliului;
Floating/Fixd Ball Design:
Floating Ball: Presiunea medie împinge mingea să apasă inelul de etanșare, care este potrivit pentru presiune medie și joasă (mai mică sau egală cu PN25);
bilă cu bixt-mingea este fixată de tulpinile supapei superioare și inferioare, iar scaunul supapei este sigilat plutitor, ceea ce este potrivit pentru presiune ultra-înaltă (mai mare sau egală cu PN420);
Form Forma de depunere: Garnitura de carbură (rezistentă la temperatură la 425 grade), sigiliu moale PTFE (mai mic sau egal cu 180 de grade), nivelul de scurgere atinge nivelul ANSI VI.
Înaltă presiune2- moduriSpecificația supapelor cu bilă
|
DN |
DN15 ~ 200mm |
|
Presiune nominală |
1,6 ~ 42mpa (alt standard de presiune, vă rugăm să indicați la comandă) |
|
Material corporal |
WCB (C), SS304 (P), SS316 (R) |
|
Material de sigilare |
PTFE (F), PPL (PPL), Metal Hard (H), Aliaj tare (Y) |
|
Temp. Mediu. |
W2: -20 ~ 150 grade w3: -20 ~ 250 grad w4: -29 ~ 425 grad |
|
Mod de conectare |
Flanșă, sudură cu fund, fir feminin |
|
Actuator pneumatic |
Seria JLAT, seria JLAW, seria LMPORTED Actuator |
|
Mod de acțiune |
Cu acțiune dublă, cu acțiune unică, în mod normal închis, cu acțiune unică deschisă în mod normal |
|
Actuator electric |
Seria JLA, seria JLB, seria LMPORTED Actuator |
|
Mod de control |
Tip de comutator standard, tip de reglare lntegral, tip de comutator integral, tip autobuz de câmp |
Înaltă presiune2- moduriSupape cu bilă
Exemple de aplicație și model
Petrochimic: controlul uleiurilor și acizilor de înaltă presiune și acizi de înaltă presiune (cum ar fi Q41f -16 P supapă cu bilă din oțel inoxidabil); Energy and Power: conducte de abur și sisteme de cazane (cum ar fi seria BKH din seria BKH Pneumatic cu bilă de înaltă presiune); System System Hidraulic: comutarea circuitului hidraulic de ulei (cum ar fi supapa cu bilă de oțel carbon de înaltă presiune de tip KHB); Media specială: gaze corozive (cum ar fi 316L oțel inoxidabil + combinație de etanșare a carburii).
Puncte de selecție și instalare
Selecții Recomandări: Scenarii de presiune mare: Prioritizează structura cu bilă fixă + etanșare carbură, potrivită pentru deschiderea și închiderea frecventă și încărcarea de impact; Medii corozive: Selectați corpul supapei din oțel inoxidabil 316/316L sau suprafața placată cu nichel; Standard FLANCE: Specificații de flanșă a conductelor de potrivire (cum ar fi ASME B16.5, HG/T20592). Specificații de instalare:
Șuruburile flanșei trebuie strânse simetric pentru a evita deformarea corpului supapei și a scurgerilor;
Spațiul de funcționare a tulpinii supapei (mai mare sau egal cu 90 de grade) trebuie rezervat, iar actuatorul pneumatic/electric trebuie să fie echipat cu un comutator limită.
