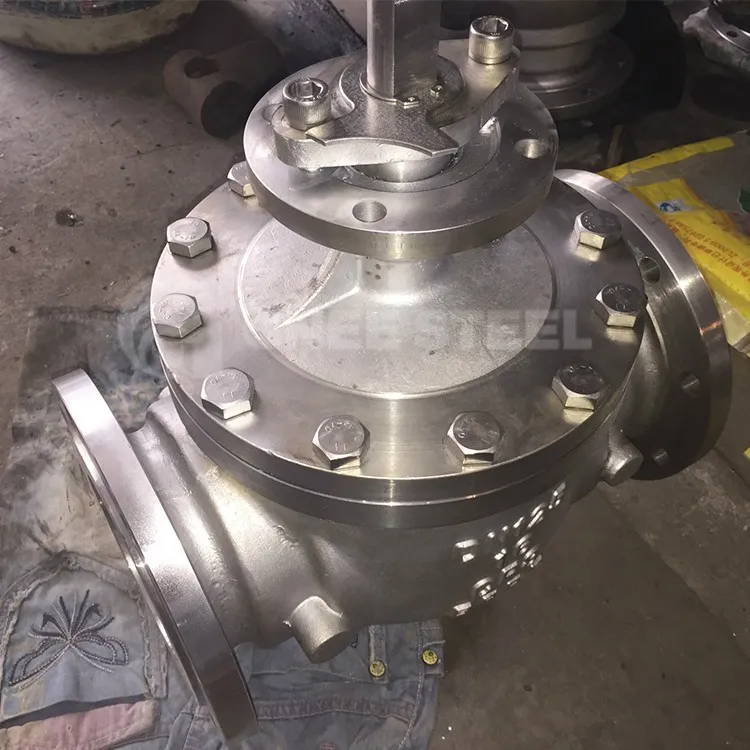

Supape cu bilă cu flanșă, cu un sfert de tură, proiectate pentru a regla fluxul de lichid sau gaz printr-un sistem de conducte. Acestea sunt construite cu o bilă sferică cu un orificiu central care se rotește pe o axă perpendiculară pe flux. Când bila se întoarce la un unghi de 90-grade față de flux, se deschide pentru a permite fluidului sau gazului să treacă, iar când se întoarce, se închide pentru a opri fluxul. Flanșele prezente pe ambele părți ale supapei asigură o suprafață de montare stabilă pentru supapă, conectându-l la sistemul de conducte, reducând în același timp stresul asupra sistemului. Robinetele cu bilă se diferențiază de alte tipuri de supape prin flanșele lor plate, circulare de ambele părți, care sunt folosite pentru a conecta supapa la sistemul de conducte.
Care sunt avantajele utilizării unui robinet cu bilă cu flanșă
Durabilitate
Supapele cu bilă cu flanșă sunt proiectate pentru a rezista la presiuni și temperaturi ridicate, făcându-le ideale pentru utilizare în medii industriale dure. Corpul supapei este de obicei realizat din materiale precum oțel inoxidabil sau oțel carbon, care sunt rezistente la coroziune și eroziune.
Versatilitate
Supapele cu bilă cu flanșă pot fi utilizate pentru a controla debitul unei game largi de fluide, inclusiv gaze, lichide și nămoluri. Sunt potrivite pentru utilizare într-o varietate de industrii, inclusiv petrol și gaze, chimice și tratarea apei.
Ușor de operat
Robinetele cu bilă cu flanșă sunt ușor de operat, cu un mecanism simplu cu un sfert de tură care permite deschiderea sau închiderea rapidă a supapei. Acest lucru le face ideale pentru aplicațiile în care sunt necesari timpi de răspuns rapid.
Scurgere minimă
Supapele cu bilă cu flanșă sunt proiectate pentru a oferi o etanșare etanșă, ceea ce reduce la minimum riscul de scurgere. Acest lucru este deosebit de important în aplicațiile în care scurgerile de lichid ar putea prezenta un risc de siguranță sau pot cauza deteriorarea echipamentului.
Întreținere redusă
Supapele cu bilă cu flanșă au o întreținere relativ redusă, cu puține părți mobile care se pot uza în timp. Acest lucru reduce nevoia de reparații sau înlocuiri frecvente, ceea ce poate ajuta la reducerea costurilor de operare.
Design modular
Robinetele cu bilă cu flanșă sunt adesea proiectate cu o construcție modulară, care permite înlocuirea sau îmbunătățirea cu ușurință a componentelor după cum este necesar. Acest lucru le face o soluție flexibilă și rentabilă pentru aplicații industriale.
Aplicarea supapelor cu bilă cu flanșă
Procese industriale
Ele sunt utilizate în fabrici de procesare chimică, rafinării și unități de producție pentru reglarea fluxului de gaze, vapori și lichide.
Tratarea apei si a apelor uzate
Robinetele cu bilă cu flanșă sunt utilizate în stațiile de tratare a apei și sistemele de canalizare pentru controlul debitului de apă și fluide de proces.
Industria petrolului și gazelor
În acest sector, supapele cu bilă cu flanșe sunt utilizate pentru a gestiona fluxul de petrol, gaze naturale și produse petroliere în conducte și echipamente de procesare.
Generarea de energie electrică
Sunt instalate în centrale electrice pentru izolarea aburului de înaltă presiune și a apei în circuitele cazanului și turbinelor.
Sisteme HVAC
Sistemele de încălzire, ventilație și aer condiționat utilizează supape cu bilă cu flanșe pentru a gestiona fluxul de apă sau glicoli în scopuri de încălzire și răcire.
Operațiuni miniere
Supapele cu bilă cu flanșe sunt utilizate în minerit pentru a controla fluxul de nămol, substanțe chimice și aer comprimat în extracția și prelucrarea mineralelor.
Industria farmaceutica
Datorită capacităților lor de etanșare strânsă, supapele cu bilă cu flanșă sunt potrivite pentru manipularea mediului în camere curate și pentru transferul de produse farmaceutice.
Prelucrarea alimentelor și a băuturilor
Ele sunt utilizate pentru a controla fluxul de lichide, paste și gaze în unitățile de procesare a alimentelor și producție de băuturi.
Aplicații marine
Pe nave și platforme offshore, supapele cu bilă cu flanșe sunt utilizate pentru gestionarea fluxului de combustibil, balast și apă de mare.
Transportul prin conducte
Supapele cu bilă cu flanșă sunt instalate în conductele de lungă distanță pentru a permite punctele de acces pentru întreținere sau pentru a controla fluxul fluidelor transportate.
Supapă cu bilă cu port complet:Oferă restricții minime la debit datorită deschiderii sale mai mari, care se potrivește cu dimensiunea nominală a conductei.
Supapă cu bilă cu orificiu redus (RF):Are un orificiu mai mic decât dimensiunea țevii, ceea ce poate provoca o ușoară creștere a căderii de presiune atunci când supapa este deschisă.
Supapă cu bilă cu perete subțire:Utilizat în mod obișnuit pentru servicii de joasă presiune și temperatură scăzută, cu pereți mai subțiri decât cei din supapele cu orificiu complet.
Supapă cu bilă cu perete gros:Proiectat pentru aplicații cu presiuni și temperaturi mai mari, cu pereți mai groși pentru a rezista la forțe mai mari.
Supapă cu bilă V-Port:Dispune de un pasaj în formă de V care permite reglarea și controlul debitului prin ajustarea poziției supapei.
Supapă cu bilă din două piese:Constă dintr-un corp detașabil pentru o întreținere mai ușoară, dar are în general o presiune mai scăzută în comparație cu un design din trei piese.
Supapă cu bilă din trei piese:Are un design mai robust, cu o secțiune centrală care poate fi îndepărtată pentru inspecție sau înlocuire fără a deranja conducta.
Supapă cu bilă dublă:Echipat cu flanșe duble la fiecare capăt pentru un plus de securitate, asigurând o conexiune mai puternică și mai rezistentă la scurgeri.
Supapă cu bilă pentru napolitană:Dispune de flanșe care sunt conectate de fiecare parte a supapei în sine, care este mai subțire și mai ușoară decât o supapă cu flanșă dublă.
Supapă cu bilă de balansare:Încorporează un mecanism de pivotare care permite mingii să se îndepărteze atunci când supapa este deschisă, facilitând operarea și curățarea mai rapidă.
Supapă cu bilă blocabilă:Vine cu o funcție de blocare pentru a preveni operarea neautorizată, adesea folosită în aplicații critice pentru siguranță.
Supapă cu bilă cu mai multe porturi:Are mai mult de două intrări sau ieșiri pe aceeași bilă, permițând modele complexe de debit într-un singur corp de supapă.
Tijă rezistentă la explozie:Conceput pentru a preveni suflarea tijei din minge în cazul creșterilor de presiune, sporind siguranța.
Supapă cu bilă acționată electric:Acționat de un motor electric, care oferă control de la distanță și capabilități de operare automată.
Supapă cu bilă acţionată pneumatic/hidraulic:Controlat prin presiunea aerului (pneumatic) sau presiunea lichidului (hidraulic) pentru procese automate.
Structura produsului robinet cu bilă cu flanșă
Rezistența la curgere a supapei cu bilă cu flanșă este mică. Când robinetul cu bilă cu diametru complet este deschis, diametrele pasajului cu bile, pasajul corpului supapei și conducta de legătură sunt egale pentru a forma un diametru, astfel încât mediul să poată curge fără pierderi.
Dispozitiv de blocare a supapei cu bilă:Pentru a preveni funcționarea accidentală a comutatorului supapei, vă rugăm să vă asigurați că supapa are un orificiu de blocare în pozițiile complet deschis și complet închis, iar supapa este în poziția corectă.
Structura anti-zburare a tijei supapei cu bilă:Tija supapei este instalată în partea inferioară pentru a preveni ruperea acesteia sub presiune. În același timp, dacă este necesar, se poate stabili o structură ignifugă, iar contactul metalic cu corpul supapei poate fi format după un incendiu pentru a asigura o etanșare etanșă pe tija supapei.
Supapa cu bilă cu flanșă folosește o sferă cu un orificiu circular în partea de deschidere și închidere. Acționată de tija supapei, bila se rotește în jurul tijei supapei cu 0-90 grade pentru a finaliza funcțiile de deschidere și închidere. Supapa cu bilă cu flanșă are un comutator compact. Caracteristica vitezei de rotație de 90 de grade este că supapa poate fi închisă pentru a închide mediul conductei. Diametrul canalului cu bilă este același cu cel al țevii, rezistența la curgere este scăzută, debitul este mare, iar tija robinetului cu bilă este instalată în partea de jos.
Caracteristicile produsului supapei cu bilă cu flanșă
Supapa cu bilă cu flanșă are rezistență scăzută la fluid. Supapa cu bilă are cea mai scăzută rezistență la fluid dintre toate supapele. Chiar și supapele cu bilă cu diametre mai mici au o rezistență mai mică la fluid.
Comutatorul este rapid și convenabil. Atâta timp cât tija supapei se rotește cu 90 de grade, supapa cu bilă poate fi complet închisă sau complet deschisă, ceea ce o face ușor de deschis și închis rapid.
Performanță excelentă de etanșare: inelul de etanșare al scaunului supapei cu bilă este realizat din material elastic, cum ar fi PTFE, care poate fi etanșat în mod fiabil, iar pe măsură ce presiunea medie crește, capacitatea de etanșare a supapei este, de asemenea, îmbunătățită.
Fiabilitatea etanșării tijei supapei: Deoarece tija supapei se rotește numai atunci când supapa cu bilă este deschisă și închisă, este puțin probabil ca etanșarea etanșării tijei supapei să fie deteriorată, iar forța de etanșare a etanșării inverse a tijei supapei crește odată cu creșterea presiunea medie Și crește.
Supapele cu bilă cu flanșă pot fi echipate cu angrenaje melcate, echipamente electrice, echipamente pneumatice, echipamente hidraulice, echipamente de legătură gaz-lichid sau echipamente de legătură electro-hidraulice.
Supapa cu bilă este plată și netedă, iar mediul nu este ușor de depozitat. Poate fi folosit pentru robinete cu bilă de conducte.
Instalarea supapei cu bilă cu flanșă
Pregătiri înainte de instalare
1. Țevile din față și din spate trebuie să fie coaxiale, iar suprafețele de etanșare ale celor două flanșe trebuie să fie paralele. Conducta trebuie fie să poată suporta greutatea robinetului cu bilă de la capătul flanșei, fie conducta trebuie să fie echipată cu un suport adecvat.
2. Purjați conductele înainte și după supapă pentru a îndepărta uleiul, zgura de sudură și toate celelalte impurități prezente în conductă.
3. Verificați semnul robinetului cu bilă cu flanșă și asigurați-vă că este complet intact. Verificați dacă supapa funcționează corect prin deschiderea și închiderea supapei de mai multe ori.
4. Scoateți părțile de protecție ale supapei cu bilă cu flanșă de la ambele capete ale flanșelor de conectare.
5. Verificați orificiul supapei pentru a îndepărta și curăța orice murdărie posibilă. Chiar și particulele străine mici dintre scaunul supapei și bilă pot deteriora suprafața de etanșare a scaunului supapei.
Instalarea supapei cu bilă cu flanșă
1. Instalați robinetul cu bilă cu flanșă pe conductă, după cum este necesar. Oricare capăt al robinetului cu bilă cu flanșă poate fi instalat la capătul din amonte.
2. Supapa cu bilă de la capătul flanșei acţionată de un mâner poate fi instalată în orice poziţie de pe conductă. Cu toate acestea, o supapă cu bilă cu flanșă acționată de o cutie de viteze sau cu o acționare pneumatică ar trebui instalată în poziție verticală, adică instalată pe o conductă orizontală, iar dispozitivul de antrenare ar trebui să fie deasupra conductei.
3. Instalați o garnitură între flanșa supapei și flanșa conductei conform cerințelor de proiectare a conductei.
4. Șuruburile de pe flanșă trebuie strânse simetric, succesiv și uniform.
5. Conectați conducta pneumatică în cele din urmă în cazul unei supape cu bilă la capătul flanșei acționate pneumatic.
Inspecție după instalare
1. Acționați supapa cu un mecanism de antrenare pentru a deschide și închide de mai multe ori supapa cu bilă cu flanșă. Funcționarea trebuie să fie flexibilă și fără stagnare, confirmând că supapa funcționează corect.
2. Verificați dacă îmbinarea flanșei dintre conductă și supapa cu bilă a flanșei se etanșează corespunzător, conform cerințelor de proiectare ale conductei.
Caracteristici și opțiuni de proiectare a supapelor cu bilă cu flanșă
Port complet pentru flux neobstrucționat
Supapa cu bilă de la capătul flanșei SIO are pas total pentru a se asigura că nu există obstacole în flux. Este ideal în aplicațiile în care rezistența scăzută la debit și căderea de presiune sunt importante. Având un pas complet înseamnă că supapele au un diametru interior similar cu conductele, ceea ce reduce căderea de presiune și cavitația. O supapă cu bilă cu flanșă cu pas complet este, de asemenea, utilizată pe scară largă în mediile cu amestec de solide și lichide. Acest lucru este pentru a preveni depunerile care ar putea afecta debitul conductelor.
Rotație independentă a tulpinii
Mișcarea de rotație a tijei este independentă cu șaibe și plăci reglabile Belleville (sistemul de încărcare sub tensiune). Mecanismul de rotație a tijei nu afectează etanșeitatea plăcii discului. De asemenea, promovează rotația rapidă în un sfert de tură, ceea ce face ca supapa cu bilă de la capătul flanșei să fie eficientă și ușor de utilizat.
Scaune cu bile de înaltă performanță
SIO oferă două tipuri de materiale pentru scaunele cu bile. PTFE, mai cunoscut sub numele de Teflon, este un tip de material plastic foarte rezistent la substanțe chimice. Compatibilitatea sa chimică este potrivită pentru toate tipurile de medii, inclusiv pentru gaze periculoase și componente toxice, ceea ce îl face cel mai comun material utilizat pentru etanșarea etanșă.
RPTFE este un PTFE armat cu sticlă cu 15% pentru rezistență și rezistență sporite la curgerea rece, uzura prin abraziune și permeația în scaunele turnate. Armarea permite supapelor cu bilă de la capătul flanșei să funcționeze în aplicații cu presiune și temperatură ridicate.
Tijă anti-explozie
O tijă rezistentă la explozie contribuie la integritatea supapelor noastre cu bilă cu flanșă. Înseamnă că tija este separată de corpul supapei pentru a o împiedica să sufle. În aplicații severe, corpul supapei va primi o presiune excesivă, ceea ce ar putea cauza dislocarea tijei. Cu un design rezistent la explozie, tija este fixată pe loc de carcasa tijei, care este atașată de corpul supapei.
Dispozitiv antistatic
Un dispozitiv antistatic ajută la reducerea incendiului accidental, oferind o cale de masă pentru a menține conductibilitatea electrică între corpul supapei, bilă și tijă. Acest lucru asigură că frecarea cauzată de funcționarea supapei nu cauzează acumularea statică. Cu dispozitivul antistatic, supapele cu bilă SIO nu vor produce scântei care ar putea duce la incendii și alte accidente.
Design sigur la foc
Un sistem de protecție împotriva incendiilor API 607 este o completare excelentă pentru robinetul nostru cu bilă de capăt cu flanșă. Designul sigur la foc limitează scurgerile acceptabile ale supapelor cu bilă atunci când sunt expuse la condiții de incendiu. În cazul unui incendiu accidental, dispozitivele de fixare a scaunului metalic se vor conecta cu bila pentru a opri fluxul de fluid, controlând scurgerea internă. Chiar și atunci când inelele O sunt deteriorate de incendiu, supapele noastre cu bilă cu flanșă vor avea o etanșare secundară din grafit pentru a preveni scurgerile externe.
Etanșare a tulpinii cu încărcare activă (placă reglabilă și șaibă Belleville)
Șaibele Belleville sunt excelente pentru aplicații cu arc de compresie care necesită sarcini mari în spații limitate. Structura lor cilindrică le permite să susțină sarcini mari cu deviații mici în comparație cu arcurile elicoidale. Sunt utilizate pe scară largă pentru a rezolva problemele de dilatare termică, vibrații și curgere a șuruburilor.
Placa reglabilă comprimă uniform perechea de șaibe Belleville pentru a stoca energie pentru încărcare sub tensiune, ceea ce prelungește timpul necesar între întreținere. Sistemul de încărcare sub tensiune funcționează independent în timpul operațiunilor cu ciclu mare pentru a menține o etanșare fiabilă.
Pad de montare superior
Un suport de montare standard ISO face ca supapele cu bilă de tip flanșă să fie ușor de acționat în mai multe forme. Suprafața plată prelucrată asigură alinierea corectă a actuatorului la partea superioară a tijei pentru o încărcare laterală minimă în timpul funcționării. Garnitura turnată și adaptorul sunt, de asemenea, disponibile pentru aplicații la temperaturi înalte pentru a proteja actuatoarele.
Certificari
Fabrica noastra
Grupul aderă la principiul „management intenționat, prioritatea clienților, dezvoltare coordonată și dedicare față de societate” și respectă filozofia de afaceri „tehnologie în primul rând, calitate ca prioritate, străduință pentru excelență, integritate pentru viitor”, care satisface continuu nevoi diferite. de clienți din întreaga lume în zona lanțului de aprovizionare cu oțel. Echipa profesionistă de vânzări, oferind clienților servicii de primă clasă; echipă strictă de achiziții și inspecție a calității, selectând cu atenție materii prime de înaltă calitate; echipă științifică și tehnică avansată pentru a îmbunătăți producția și a reduce costurile pentru clienți; echipă excelentă de proiectare și procesare, atent lucrată și rafinată; echipă intima de logistică de transport care protejează transportul produselor.
FAQ
Î: Pentru ce se folosește o supapă cu bilă cu flanșă?
Î: Cum funcționează o supapă cu bilă cu flanșă?
Î: Din ce materiale sunt fabricate supapele cu bilă cu flanșă?
Î: Care este diferența dintre robinetele cu bilă cu port complet și cu port redus?
Î: Supapele cu bilă cu flanșă pot fi utilizate cu fluide corozive?
Î: Sunt supapele cu bilă cu flanșă potrivite pentru aplicații de înaltă presiune?
Î: Cum întrețin o supapă cu bilă cu flanșă?
Î: Supapele cu bilă cu flanșă pot fi automatizate?
Î: Care este temperatura maximă pe care o poate suporta o supapă cu bilă cu flanșă?
Î: Cum se instalează o supapă cu bilă cu flanșă?
Î: Ce este o supapă cu bilă de napolitană?
Î: Ce este o supapă cu bilă cu mai multe porturi?
Î: Cât de des ar trebui să înlocuiesc garnitura din supapa mea cu bilă cu flanșă?
Î: Ce este o tijă rezistentă la explozie într-o supapă cu bilă cu flanșă?
Î: Pot fi utilizate supapele cu bilă cu flanșă în aplicații criogenice?
Î: Toate robinetele cu bilă cu flanșă au actuatoare?
Î: Care este speranța de viață tipică a unei supape cu bilă cu flanșă?
Î: Cum îmi dau seama dacă o supapă cu bilă cu flanșă are scurgeri?
Î: Care este funcția bilei într-o supapă cu bilă cu flanșă?
Î: Ar trebui să ung tija supapei mele cu bilă cu flanșă?
