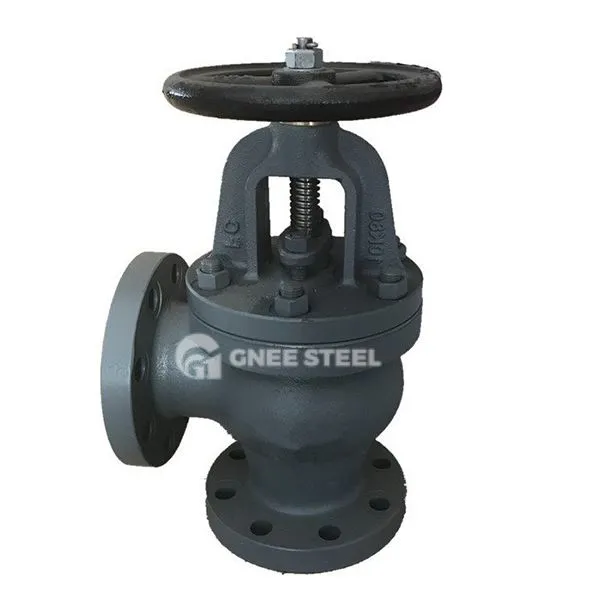

Valva globului unghiului drept

‌ Valve Glob de unghi (unghiul Glob Valve) este o supapă de oprire cu un canal de intrare și ieșire la un unghi drept de 90 de grade, conceput pentru scenarii complexe, cu aspect limitat de conducte.

Caracteristicile sale structurale principale includ:
‌Valve Body Design‌: Canalele de intrare și de ieșire se intersectează vertical, iar direcția fluidului se schimbă cu 90 de grade, care este potrivită pentru conectarea conductelor încrucișate vertical;
Component Component de vorbă‌: Discul supapei și scaunul supapei sunt sigilate cu o suprafață plană sau conică, iar mișcarea tulpinii valvei este ridicată sau ridicarea și rotirea. Unele modele susțin suprafețele de etanșare a placării carburilor pentru a spori rezistența la uzură;
‌ Structura buffer‌: Când fluidul își schimbă direcția de curgere în corpul valvei, se formează un tampon natural, ceea ce reduce forța de impact asupra valvei și își prelungește durata de serviciu.

Interval de specificații ‌
‌ RangeDiameter Gange: Modele convenționale Acoperire ‌DN15 ~ DN400‌ (poate fi extins la DN600 în scenarii speciale);
‌ Nivel de presiune‌:
Tip de presiune joasă: PN16 (clasa 150);
Tip de presiune medie și înaltă: PN16 ~ PN160 (clasa 150 ~ clasa 1500);
‌ Intervalul de temperatură‌:
Material standard (oțel din oțel inoxidabil): -29 grad ~ +350 grad;
Material la temperatură ridicată (oțel crom-molybdenum): până la grad +570.



Valva globului unghiului drept



Aplicarea și rolul de bază

Industria chimică și metalurgică:

Funcție: Controlează întreruperea particulelor solide (cum ar fi suspensia de alumină) sau mediul de cocsare, iar suprafața de etanșare a carburii de placare poate rezista la eroziune;

Scenarii tipice: conducte de intrare și ieșire a reactorului, circuite de sare topită la temperatură ridicată.

Sisteme de energie și nave:

Funcție: Realizați devierea fluidelor și reglarea debitului în conductele cu aburi cu spațiu limitat;

Scenarii tipice: Sistem de canalizare a cazanului, conductă cu unghi drept din unghi drept.

Construcții și inginerie municipală:

Funcție: Reduceți utilizarea coatelor în sistemele verticale cu conductă încrucișată și simplificați costurile de instalare
