Părțile de deschidere și de închidere ale supapei cu glob unghiular sunt discuri în formă de dop, cu o suprafață de etanșare plană sau conică, iar discul se mișcă liniar de-a lungul liniei centrale a fluidului. Mișcarea tijei supapei poate fi fie de tip tijă de ridicare (tija supapei se ridică și coboară, iar roata de mână nu se ridică și nu coboară), fie un tip de tijă de ridicare și rotire (roata de mână și tija supapei se rotesc și se ridică împreună, iar piulița este fixată pe corpul supapei). Canalele de intrare și ieșire ale mediului nu sunt în aceeași direcție, ci la un unghi de 90 de grade, ceea ce va produce o anumită cădere de presiune. Cel mai mare avantaj este că poate fi instalat la cotul sistemului de conducte, ceea ce economisește coatele și este convenabil pentru funcționare.
Specificații pentru supape cu glob tip unghi
| Gama de dimensiuni | Materialele corpului |
| 1/2″-24″(15mm-600mm) | Oțel carbon, oțel inoxidabil, nichel aluminiu bronz, oțel aliat etc |
| Interval de temperatură | Material tulpină |
| -196 până la 500 de grade | Oțel inoxidabil |
| Evaluări de presiune | Materiale scaune |
| Clasa 150 până la clasa 2500, PN 2,5 până la PN420, 10K-20K | Materialul de tăiere este metal pe metal conform API 600 |
| Evaluare de oprire | Materiale disc |
| Zero Scurgere | Oțel carbon, oțel inoxidabil, nichel aluminiu bronz, oțel aliat etc |
| Stilul corpului | Standard de proiectare |
| Flanșă dublă, sudare cap la cap, | ASME B16.34,BS1873,DIN3356,API 623 |
| Foraj cu flansa | Standard de testare |
| ASME B16.5, EN 1092-1,GOST 33259,ASME B16.47 | API 598,EN12266-1,ISO 5208 |
| Certificari | Față în față |
| CE,EAC,SIL3,API 6FA,ISO 19001,API 600 | ASME B16.10,EN558-1 |
| Emisii fugitive | Operațiune |
| ISO 158484-1 | Femei, unelte, electrice, pneumatice etc |

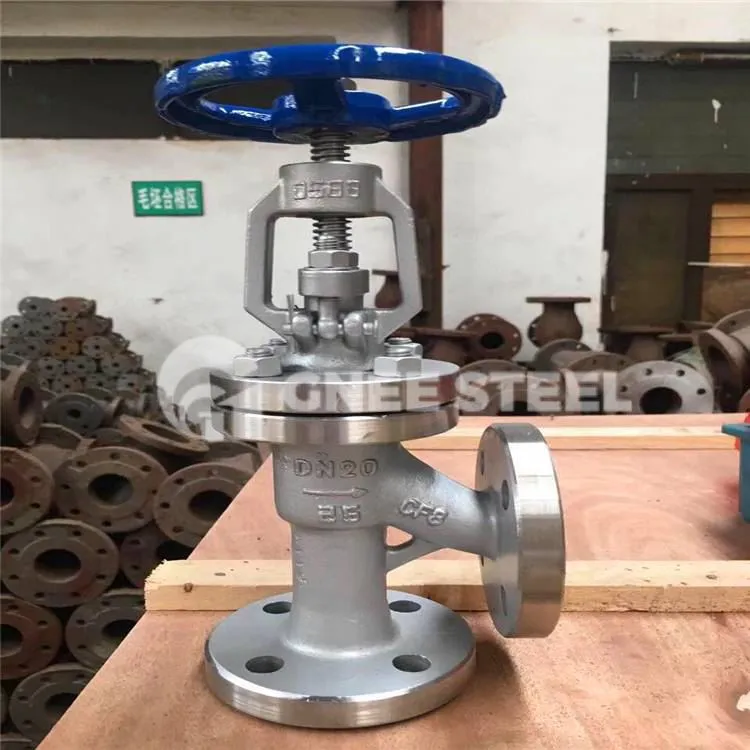

Supape Globe unghiulare
FAQ
1.Î: Sunteți o companie comercială sau un producător?
R: Suntem un producător cu o fabrică de 7000 de metri pătrați și 200 de angajați.
2. Î: Puteți furniza desene de asamblare pentru confirmare?
R: Da, putem oferi desene relevante în 24 de ore.
3.Î: Puteți efectua teste nedistructive asupra componentelor supapei?
R: Da, putem efectua teste radiografice, teste de penetrare, teste cu ultrasunete, teste de particule magnetice etc.
4. Î: Putem lua mostre pentru inspecția calității?
A: Desigur. Puteți informa modelul și vom pregăti mostre în termen de 7 zile.
5.Î: Puteți ajuta cu întreținerea la fața locului și punerea în funcțiune?
R: Da, suntem bucuroși să vă ajutăm atunci când aveți nevoie. Putem trimite echipa noastră post-vânzare pentru a rezolva problema în termen de 14 zile
