Valvele globului pneumatic

Valva de glob pneumatică este o supapă de control care folosește aer comprimat ca sursă de alimentare. Conduce discul de supapă să se ridice și să cadă prin actuatorul pneumatic pentru a obține un control complet deschis/apropiat al mediului conductei. Este potrivit pentru nevoi rapide și de izolare sigură în domeniile petrolului, industriei chimice și puterii.

Structura de bază și principiul de lucru
Componente de bază:
Actuator pneumatic: cilindru cu acțiune dublă sau cu acțiune unică, care primește semnalul de control (4 ~ 9 bar comprimat de bară) pentru a conduce tulpina supapei pentru a se deplasa.
Discul de caroserie și supapă: discul de supapă este o structură în formă de plug, suprafața de etanșare adoptă un design de suprafață plat sau conic, iar scaunul supapei este sudat cu aliaj dur pe bază de cobalt pentru a îmbunătăți rezistența la uzură.
Forma de etanșare: etanșare forțată (sigilare auxiliară cu presiune medie) sau sigilare automată (etanșarea presiunii discului de supapă).
Principiul de lucru:
Actuatorul pneumatic comută direcția sursei de aer prin supapa solenoidului, împinge pistonul sau diafragma să conducă tulpina supapei să se deplaseze vertical, astfel încât discul de supapă să se contacteze sau să se separe de scaunul supapei pentru a obține deschiderea și închiderea.
‌ Protecție împotriva Failure‌: actuatoarele cu acțiune cu acțiune se bazează pe resetarea arcului și se închid automat atunci când se pierde aerul (tipul de eșec) ‌.

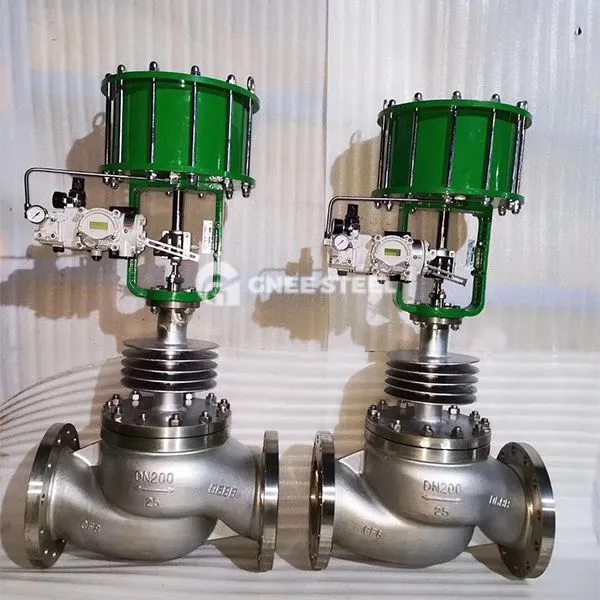

Valvele globului pneumatic



Aplicație:

Reducerea industrială: reducerea de urgență a aburului cu temperaturi ridicate și a mediilor corozive (inclusiv H₂S, CO₂).
Izolare sigură: conducte de depozitare și transport a gazelor naturale lichefiate (GNL), prizele de pompă de oxigen lichid de echipament de separare a aerului.

Puncte de selecție:

Caracteristici medii: Pentru particule care conțin mediu, este preferată să reducem uzura.
Actuator: Pentru condiții de mare diferență de presiune (＞ 10 MPa), trebuie selectat un cilindru cu acțiune dublă pentru a asigura forța motrice.
Direcția de instalare: Direcția de curgere a mediului trebuie să fie în concordanță cu săgeata de pe corpul supapei pentru a evita instalarea inversă și defecțiunea de etanșare.
