DIN 3356 Descrierea supapei globului
DIN 3356 este o specificație specială pentru supapele globului în standardul industrial german, care se aplică proiectării, fabricării și testării valvelor. Standardul prevede în principal următorul conținut:
Proiectare structurală: clarificați cerințele geometrice și cerințele de asamblare ale corpului valvei, capacului supapei, discului de supapă și altor componente, inclusiv conexiunea flanșei, interfața internă a firului și alte tipuri;
Cerințe de material: Specificați materialul corpului de supapă (cum ar fi fontă GS-C25, WCB din oțel turnat), material de fixare a suprafeței de etanșare (aliaj dur sau PTFE) și proces de tratare anti-coroziune;
Test de performanță: acoperă testul de rezistență a cochiliei, testul de etanșare (etanșeitatea bidirecțională a aerului) și standardul de verificare a cuplului de funcționare.
DIN 3356 Specificația valvei globului
Diameter Range: DN15 ~ DN500 (sau NPS1\/2 ~ NPS20), potrivit pentru o varietate de dimensiuni de țeavă; Nivel de presiune:
Tip de presiune joasă: PN16 (clasa 150);
Tip de presiune medie și înaltă: PN16 ~ PN160 (clasa 150 ~ clasa 1500); Intervalul de temperatură:
Materiale convenționale: -29 grad ~ +350 grad;
Materiale speciale (cum ar fi oțel inoxidabil): pot fi extinse la gradul +538; Metoda de conectare

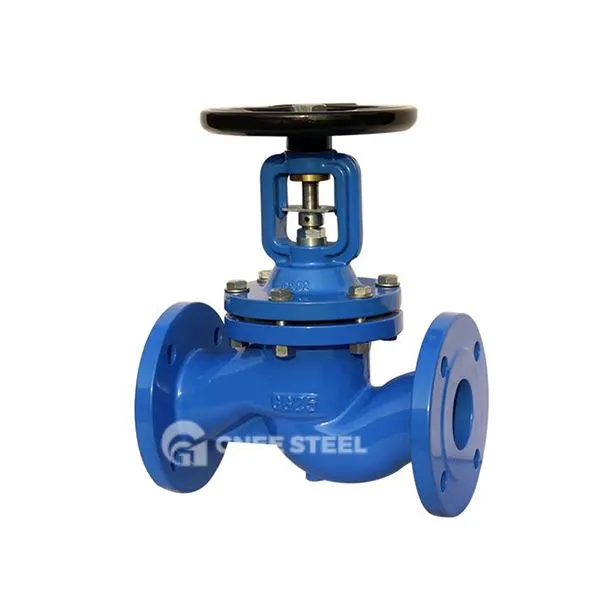

DIN 3356 VALVE GLOBE
Aplicarea și rolul de bază
Industria petrochimică:
Funcție: Pentru a obține o întrerupere medie de înaltă presiune în conductele de petrol și gaze care conțin sulf pentru a preveni scurgerea corozivă;
Scenarii tipice: Controlul de intrare și ieșire a reactoarelor rafinăriei, conductele stațiilor de purificare a gazelor naturale.
Energie și putere:
Funcție
Farmaceutice și alimente:
Funcție: Modelul cu 316L corpul supapei din oțel inoxidabil îndeplinește standardele de igienă și este utilizat pentru controlul fluidului aseptic.
Diferențe față de alte supape de glob
Comparație a sistemelor standard: din 3356 VALVES: Urmați cu strictețe standardele industriale germane și subliniați trasabilitatea materială (cum ar fi certificarea GS-C25 din fontă);
API 602 Valve: îndeplinește cerințele de înaltă presiune ale standardelor americane și au o structură mai compactă (lungimea corpului de supapă API 602 este cu aproximativ 20% mai scurtă decât standardul DIN).
Design de etanșare:
DIN 3356 folosește în mare parte garnituri dure (metal + placare din aliaj), care sunt mai rezistente la eroziunea particulelor decât garniturile moi (cum ar fi sigiliile PTFE ale standardului național GB\/T 12235);
Valvele Globului de burduf (cum ar fi modelele derivate standard DIN) obțin scurgeri zero prin burduful metalic, dar costul este mai mare decât supapele obișnuite DIN 3356.
Condiții de muncă aplicabile:
DIN 3356 Presiunea supapei acoperă PN16 ~ PN160, care este mai mare decât supapa națională standard de joasă presiune (cum ar fi limita superioară PN40 de GB\/T 12235);
În comparație cu limita de temperatură ridicată și de înaltă presiune a API -ului standard american 602 (538 grade \/clasa 2500), DIN 3356 se concentrează mai mult pe scenarii generale de înaltă presiune medie și de înaltă presiune.
