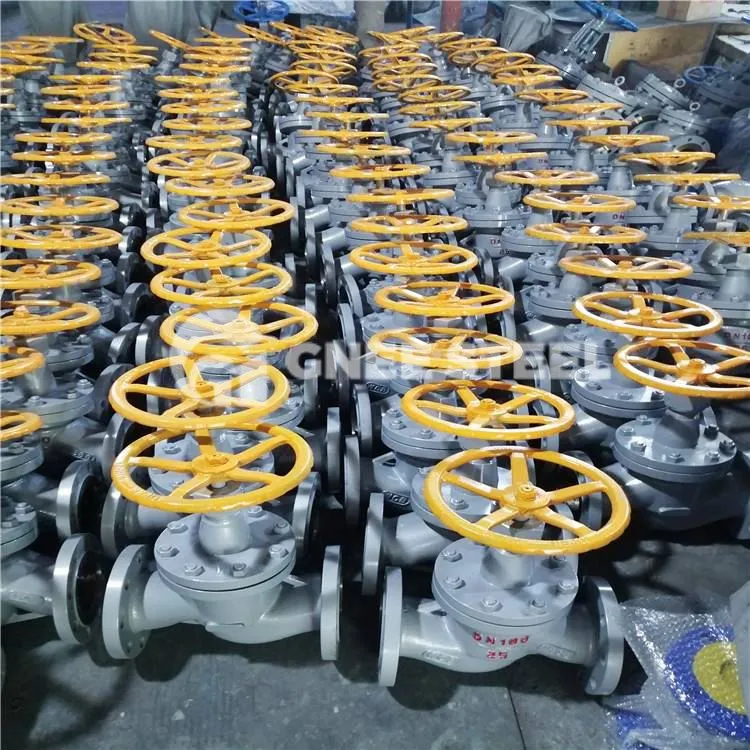

Supapă cu glob din fontă ductilă

Supapa cu glob din fontă ductilă este o supapă de etanșare forțată, așa că atunci când supapa este închisă, trebuie aplicată presiune pe discul supapei pentru a forța suprafața de etanșare să nu curgă.

Supapa cu glob din fontă ductilă este realizată din fontă ductilă și este potrivită pentru medii precum apă, abur, aer și ulei cu PN mai mic sau egal cu 4.0MPa și temperatură de -30~350 de grade . Are o rezistență ridicată la impact și rezistență la uzură, precum și o conductivitate termică scăzută și proprietăți de curgere ridicată. Prin urmare, supapele din fontă ductilă sunt adesea folosite în procese cu presiuni și temperaturi mai mari.

Specificații supapei cu glob ductil

Gama de dimensiuni	Materialul corpului
1/2"-12" DN15-DN300	DI, GGG40, GGG50, ASTM A356
Evaluare presiune	Material disc
Clasa125-150 PN10-PN16	DI, GGG40, GGG50, ASTM A356, BRONZ+B62, ALAMA B16, INOX 2Cr13
Încheiați conexiunea	Materialul scaunului
Flanșă (FF, RF)	ASTM A536, BRONZ+B62, ALAMA B16, INOX 2Cr13
Stil de structură	Material tulpină
Port complet, OS&Y, Capotă cu șuruburi / Capotă de etanșare sub presiune Pană solidă	Alama 16, inox 2Cr13
Opțiuni actuator	Standard de proiectare
Roată de mână, angrenaj conic, pneumatic, electric	MSS SP85
Interval de temperatură	Standard față în față
-29 grad -350 grad	ASME B16.10, DIN 3202-F1
Standard de conectare	Standard de testare
Găurire cu flanșă: DIN 2532, 2533	API 598, ASME B16.1, B16.42

Tabel de dimensiuni ale supapei cu glob din fontă ductilă

DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	150	160	180	200	230	290	310	350	400	480	600
H	178	178	193	201	224	228	270	295	321	388	448	575
Ø V	125	125	125	125	150	150	175	200	250	300	400	500
Greutate (Kg)	3,2	3,9	4,6	6,5	9	11	15,8	20,5	35	49	76	130,5

Supapă cu glob din fontă

cast iron globe valve flanged type

Furnizor de supape cu glob din fontă-GNEE

iron globe valves supplier
