Descrierea supapelor de poartă cu pană din oțel
Valva de poartă din oțel turnat este o supapă de poartă turnată din oțel metalic. Piesele sale de deschidere și închidere sunt plăci de poartă în formă de pană. Este utilizat în principal ca dispozitiv de interceptare complet deschis sau complet închis în sistemele de conducte și nu poate fi utilizat pentru reglarea fluxului. Următoarea introduce caracteristicile sale din mai multe dimensiuni:
Modul de conducere și clasificarea modelului
Conform structurii, aceasta poate fi împărțită în tulpină în creștere și tulpină care nu se ridică. Modelele comune includ:
Z40H (Placă de poartă elastică de tip pană cu tulpină în creștere)
Z41H (Placă de poartă rigidă de tip cu tulpină în creștere)
Z45H (placă de poartă rigidă de tip cu o singură poartă de tip cu o singură poartă de tip cu o singură pană).
Specificația supapelor de poartă cu pană din oțel turnat
|
Interval de mărime
|
1/2 în 16 in
|
Conexiune
|
Conexiune cu flanșă
|
|
Material
|
Oțel inoxidabil 304/316/316L, WCB, fontă
|
Presiune
|
16/25/40 BAR
|
|
TMPERATURA LIFICE
|
-10 la 425 grade
|
Mediu adecvat
|
Apă, petrol, gaz, etc.
|
|
Standard de flanșă
|
ANSI, JIS, Din, GB Standard
|
Tipuri pentru alegere
|
Supapa de poartă a tulpinii în creștere, poarta tulpinii care nu se ridică
|
|
Presiune
|
Clasa 150/Clasa 300/Clasa 600
|
Inspecție și testare
|
ISO5208, API598
|
|
Dimensiunea conexiunii
|
ASME B16.5, ASME B16.25
|
Faţă în faţă
|
ASME B16.10
|
|
Proiectare și fabricație
|
ASME B16.34, API600
|
Accesorii opționale
|
Valvă solenoidă Namur, comutator de limită, FRL, indicator de poziție, dispozitiv manual
|

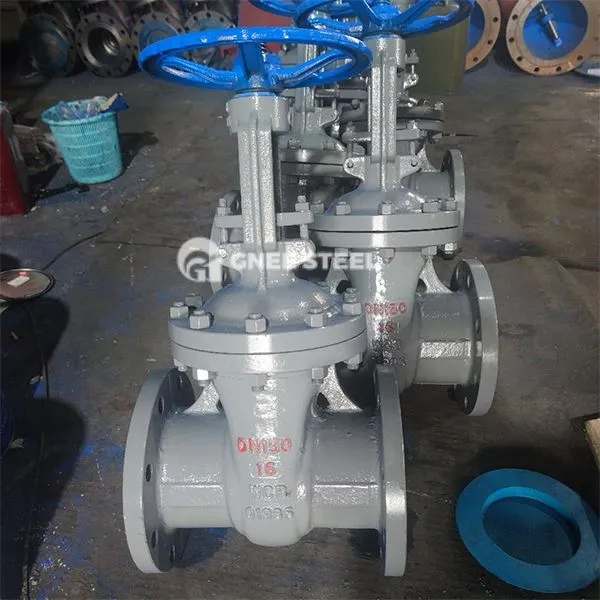

Supape de poartă cu pană din oțel turnat
Avantaje și limitări
Vantages: Structura în formă de pană poate sigila eficient atât sub presiuni joase, cât și înalte, iar poarta va fi separată de scaunul supapei în momentul deschiderii și închiderii, reducând uzura suprafeței de etanșare.
Limitații: acceptă doar funcționarea completă deschisă sau completă închisă și nu poate fi utilizată pentru reglarea fluxului.
