Supapa cu poartă criogenică este un dispozitiv de deschidere și închidere utilizat pentru deschiderea și închiderea completă. Partea de deschidere și închidere a supapei cu poartă de temperatură scăzută este placa de poartă. Direcția de mișcare a plăcii porții este perpendiculară pe direcția fluidului.
Supapă cu poartă din oțel turnat
Supapele cu poartă din oțel turnat sunt utilizate în conductele corpului ca dispozitive de reglare și oprire utilizate în produs. Elementul de deschidere și închidere a supapei de oțel turnat este poarta, direcția de mișcare a porții este perpendiculară pe direcția fluidului, supapa de poartă poate fi doar complet deschisă și complet închisă, nu poate fi utilizată pentru reglare și accelerare.

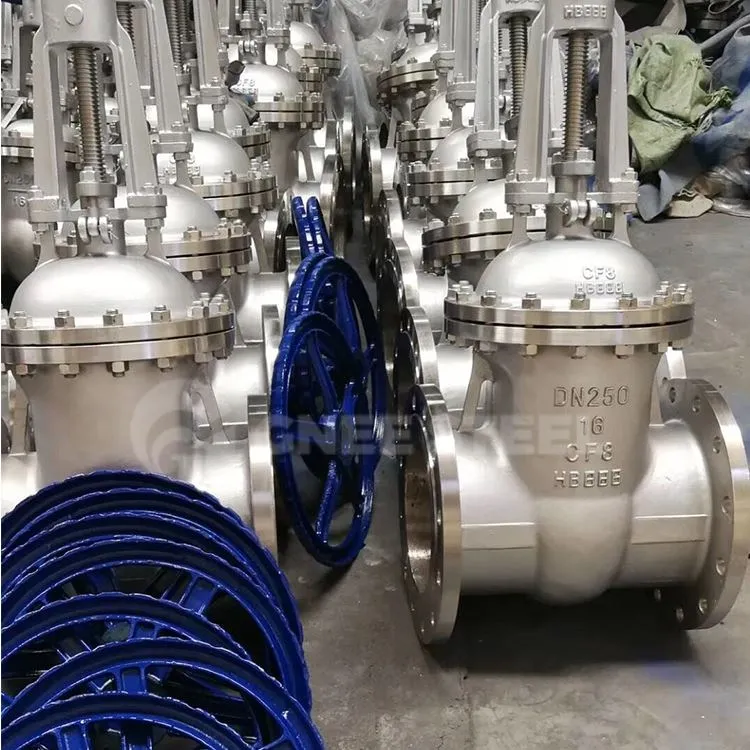

Supapă cu gură cu pană flexibilă
Dimensiune: 2''~48''
Conexiune: cu flanșă
Material: WCB/SS/turnare
Aplicare: ulei, apă, gaz, acid
Supapă cu tijă fără ridicare din fontă
Diametru: DN50-DN600
Presiune: 1.0MPA-2.5MPA
Temperatura: -20ºC-150ºC
Gama de dimensiuni: NPS2~NPS24,DN50~DN600
Presiune nominală: Clasa 150 /PN10/PN16
Temperatura aplicabilă: 0~200ºC
Supapă cu șurub cu scaun elastic
Dimensiune: DN40-DN600
Standard de proiectare: GB/T 12232-2005 DIN3352, EN593, MSS SP-67
Standard de presiune: GB/T 13927-1992, API598
Dimensiune: 2"-48" DN50-DN1200
Mod de conectare: Flanșă
Clasament de presiune: PN6/10/16, Clasa ANSI 125/150
Supapă cu roată de mână din oțel forjat
Dimensiune: 1/2''~2'' (DN15~DN50)
Port: Port complet
Presiune de lucru: 150LB~1500LB
Specificații: DN50 până la DN1200
Conexiune standard cu flanșă: DIN PN10, ANSI B16.5 Cl#150
Standard de proiectare: MSS SP-81
Ce este supapa cu gură cu pană?
O supapă cu poartă cu pană este un tip de supapă care are capacitatea de a etanșa într-un sistem de curgere a fluidului. A fost dezvoltat cu scopul de a oferi rezistență maximă la uzură. Această supapă poate fi instalată într-o gamă largă de aplicații, cum ar fi canalizare, apă și alte medii de lucru. Supapa poate fi folosită și în medii cu temperatură scăzută și înaltă presiune.
Principalele părți ale acestor supape sunt capota, jumătățile de pană, scaunul și tija. Jumătățile de pană sunt cuplate împreună cu arcuri. Aceste arcuri măresc sarcina la presiuni mai mici.
Inversarea rapidă a curgerii în timpul procedurilor de oprire, fenomen cunoscut sub numele de „ciocan de berbec”, nu este destul de obișnuită la supapele cu șartă din cauza mișcării lente de deschidere-închidere.
Dimensiunea față în față poate fi foarte mică cu unele modele de poartă, datorită naturii mișcării mecanismului discului. Acest lucru poate fi destul de util în unele modele de conducte limitate de spațiul disponibil.
Odată în poziție complet deschisă, rezistența canalului intern al corpului la flux este foarte scăzută deoarece păstrează o linie dreaptă, astfel încât turbulențele generate sunt minore decât în alte tipuri de modele de supape.
Deschiderea și închiderea supapei necesită un efort minor din cauza mișcării mecanismului, care nu este direct împotriva curgerii, ca în alte modele de supape. La presiuni mari, frecarea discului împotriva ghidajului său poate fi compensată cu un bypass. .
Supapele cu poartă cu pană sunt ușor de instalat, deoarece ambele părți sunt simetrice, fără o direcție de curgere predefinită. Acest fapt reduce factorii de eroare în timpul asamblarii sistemului de conducte sau a procedurilor de întreținere.
O producție mai puțin complexă implică o fiabilitate mai mare și o întreținere mai redusă.
Gamă largă de aplicații, deoarece supapele cu gură sunt destul de versatile și pot fi utilizate în ulei, abur, apă, lichide de înaltă densitate și alte medii, inclusiv solide granulare.
Supapele cu gură au o performanță mare de etanșare favorizată de presiunea debitului, care ajută la menținerea unei uniri strânse între poartă și scaun.
Tipuri de supape cu gură cu pană
Pana solidă este o construcție solidă dintr-o singură piesă. Nu compensează modificările alinierii scaunului datorate sarcinilor la capătul conductei sau fluctuațiilor termice. Ca atare, este cel mai susceptibil la scurgeri. Cu excepția NPS 2 (DN 50) și mai mici, discurile cu pană solidă nu sunt, în general, recomandate pentru utilizare în aplicații cu temperaturi care depășesc 250 grade F (121 grade C). Supapele cu poartă cu pană solidă sunt considerate cele mai economice. Aproape toate robinetele mici, NPS 2 (DN 50) și mai mici, sunt robinete cu șarță cu pană solidă. Supapele cu poartă cu pană solidă sunt, în general, utilizate în aplicații cu presiune moderată până la temperatură scăzută. Este o practică obișnuită să se utilizeze robinete cu șartă solidă din fontă sau fontă ductilă în conductele de apă rece sau ambientală.
Pana flexibilă este, de asemenea, o construcție dintr-o singură piesă ca o pană solidă, dar zonele din spatele suprafețelor de ședere sunt scobite pentru a oferi flexibilitate. Această construcție compensează schimbările în alinierea scaunelor pentru o așezare îmbunătățită, menținând în același timp rezistența unei pane solide în mijloc. Acest design oferă o etanșeitate mai bună și o performanță îmbunătățită în situații cu potențial de legare termică.
Pena divizată este alcătuită dintr-o construcție din două piese care se așează între scaunele conice din corpul supapei. Cele două bucăți de pană împărțită se așează pe scaunele supapei pe măsură ce tija este deplasată în jos și se îndepărtează de scaunele supapei când tija este trasă în sus.
Componentele supapei cu gură cu pană
Actuator
Actuatorul este componenta care actioneaza supapa. Este de obicei o roată manuală sau un actuator electric, hidraulic sau pneumatic. Pentru actuatorul manual, operatorul supapei aplică o forță de rotație pe roată de mână pentru a porni sau opri curgerea fluidului.
Tulpina
Tija este o componentă filetată care conectează actuatorul de discul pană. Tija este menită să transmită putere de la actuator la discul supapei pentru a deschide sau închide fluxul de fluid. Când tulpina se mișcă în sus, deschide fluxul de fluid; când se mișcă în jos, oprește curgerea fluidului. Producătorii de supape cu comandă cu pană produc tija din metale de înaltă rezistență, cum ar fi oțel inoxidabil și oțel carbon, pentru a asigura rezistența ridicată necesară pentru a funcționa supapa, în special pentru aplicații de înaltă presiune.
Disc
Discul este componenta care este conectată prin tijă. Poate porni sau opri fluxul de fluid de la actuator prin tijă.
Scaun
Producătorii de supape cu poartă cu pană proiectează supapa cu două locuri. Scaunul este o componentă care etanșează discul supapei pe corpul supapei. Scaunele sunt realizate sub formă de inele sau integrate în corpul supapei. Sunt fie rezistente, fie metalice. Scaunele elastice sunt realizate din materiale moi precum cauciucul sau plasticul și sunt utilizate acolo unde supapa este destinată pentru temperaturi scăzute sub 65oC. Scaunele metalice pot rezista la temperaturi ridicate și, prin urmare, sunt potrivite pentru temperaturi peste 65oC.
Corpul supapei
Corpul supapei este o parte exterioară a supapei care găzduiește discul supapei și scaunele. Producătorii de supape cu comandă cu pană proiectează corpul din materiale de înaltă rezistență, cum ar fi oțel inoxidabil și oțel carbon, pentru a se asigura că corpul este suficient de puternic pentru a rezista la presiune ridicată și daune la impact. Porturile de intrare și ieșire ale supapei sunt realizate pe corpul supapei.
Capota
Capota supapei este de obicei montată deasupra corpului supapei. Este menit să acopere deschiderea corpului supapei și a părților interne, cum ar fi tija și garnitura supapei. Utilizarea de sudură, șuruburi, filete sau etanșări de presiune conectează corpul și capota. Producătorii de supape cu comandă cu pană produc capota și corpul din același material pentru a spori uniformitatea și, de asemenea, pentru a se asigura că supapa rezistă la presiunea ridicată a fluidului.
Ambalare
Garnitura este un material de etanșare care previne scurgerea lichidului între tija supapei și capotă. De asemenea, ajută la controlul pătrunderii contaminanților și a solidelor în supapa de deschidere.
Atunci când instalați un ansamblu de supapă, există câteva sfaturi importante de urmat pentru a vă asigura că componentele sunt sigure și funcționale. Unele dintre acestea includ:
Inspectați componente precum poarta, scaunul și materialul supapei pentru a vă asigura că nu există defecte înainte de instalare.
Asigurați-vă că lucrările de sudare sunt finalizate și că zona de sudare nu conține reziduuri și alte resturi. De asemenea, verificați dacă flanșele s-au răcit la temperatura ambiantă înainte de instalare folosind garniturile corespunzătoare.
În plus, nu ar trebui să existe deformare sau aliniere greșită între flanșă și supapa de deschidere. Dacă supapa este mare, poate fi nevoie de un sprijin structural pentru a reduce sarcina asupra ansamblului conductei.
Reglați cele două flanșe pentru a lăsa spațiu suficient pentru a aluneca supapa înăuntru sau în afară pentru service, apoi instalați cu grijă șuruburile de distanță. Acest lucru trebuie făcut astfel încât partea inferioară a supapei să se sprijine pe șuruburi pentru a preveni căderea supapei.
Strângeți șuruburile în etape, astfel încât să existe o presiune uniformă și o etanșare adecvată între flanșe, supapă și garnitură.
În cele din urmă, lubrifiați și acționați supapa de mai multe ori și verificați stabilitatea ansamblului.
Cum se întreține supapa cu gură cu pană
Verificați dacă supapa cu poartă cu pană este închisă corect, dacă există materii străine pe suprafața de etanșare și dacă există scurgeri interne pe suprafața de etanșare. Dacă este permis, rezultatul inspecției supapei cu poartă este de a comuta, în caz contrar suprafața de etanșare este deteriorată și necesită întreținere.
Dacă există o defecțiune, este necesar să se întrețină supapa cu poartă pană. Supapele cu poartă cu pană au un orificiu de refulare sigur care permite curățarea componentelor, înlocuirea garniturilor și garniturilor deteriorate, modificarea suprafețelor de etanșare și reajustarea presiunii de refulare. Valoarea este mai mică de 1. Dubla presiunea. După întreținere, supapa cu poartă cu pană nu poate relua funcționarea până când trece testul hidrostatic.
Supapele cu poartă cu pană trebuie inspectate și întreținute în mod regulat, iar coroziunea ar trebui să fie strict prevenită. Echipamentul trebuie să fie întotdeauna în stare bună.
Umpleți scurgerea cu robinetul de gunoi și verificați dacă capacul este slăbit și a fost apăsat din nou. Supapele cu poartă cu pană au inele de etanșare, dar nu este recomandat să folosiți presiune în loc de ambalare.
Dacă flanșa intermediară are scurgeri, verificați dacă șuruburile de fixare sunt slăbite. Dacă nu, strângeți-le din nou uniform; „În cazul în care scurgerile, deteriorarea garniturii, îmbătrânirea sau chiar suprafața de etanșare pot fi deteriorate, supapele de etanșare trebuie reparate și înlocuite cu garnituri, sau suprafața de etanșare trebuie reparată”.
Cum să alegi o supapă cu poartă cu pană?
Atunci când alegeți o supapă de gunoi pentru o anumită aplicație, este esențial să luați în considerare mai mulți factori pentru a asigura performanță și longevitate optime. Unii factori cheie de luat în considerare includ:
Condiții de funcționare
Evaluați condițiile de funcționare, inclusiv temperatura, presiunea și debitul, pentru a selecta o supapă cu gură care poate face față cerințelor specifice aplicației dvs.
Dimensiunea supapei
Luați în considerare dimensiunea conductei și cerințele de debit pentru a determina dimensiunea corespunzătoare a supapei. Alegerea dimensiunii corecte asigură un control eficient al debitului și previne pierderea excesivă de presiune.
Materiale de construcție
Selectați materialele adecvate pentru corpul supapei, poarta și scaunele în funcție de compatibilitatea cu fluidul manipulat. Luați în considerare factori precum rezistența la coroziune și toleranța la temperatură.
Design supapă
Alegeți între modele de tijă în sus și care nu se ridică, pe baza constrângerilor de spațiu și a ușurinței de operare. În plus, luați în considerare dacă un design de pană solidă sau flexibilă este mai potrivit pentru aplicația dvs.
Terminați conexiunile
Evaluați tipul de conexiuni de capăt necesare, cum ar fi capete cu flanșe, filetate sau sudate, pe baza sistemului de conducte și a cerințelor de instalare.
Standarde și certificări din industrie
Asigurați-vă că robinetul selectat respectă standardele și certificările din industrie pentru a-i garanta calitatea, fiabilitatea și siguranța.
