Supapele cu șartă cu flanșă API 602 sunt robinete cu șarță cu racorduri cu flanșă, care sunt cel mai comun tip de conexiune. Supapele cu poartă cu flanșă sunt stabile și fiabile atunci când sunt utilizate în conducte, făcându-le ideale pentru aplicații de înaltă presiune. Mecanismul de deschidere și închidere al unui robinet cu flanșă constă dintr-o poartă care se mișcă perpendicular pe direcția fluidului. Supapele cu gură pot fi doar deschise sau închise complet și nu sunt potrivite pentru reglare sau reglare. Poarta are două suprafețe de etanșare, formând de obicei o formă de pană, cu unghiul panei variind în funcție de specificațiile supapei, de obicei în jur de 50 de grade. Acest design este potrivit pentru medii cu temperaturi moderate de până la 252 de grade Fahrenheit.
API 602 robinet forjat Specificații
| Standard de proiectare | API 602. ASME B 16.34 |
| Diagrama Presiune/Temperatura | ASME B16.34 |
| Dimensiune față în față | VIHUNG Standard |
| Standard de testare | API 598 |
| Detalii flanșă | ASME B16.5 PÂNĂ LA 4", DIN / BS ESTE JIS |
| Detalii la capătul cu sudură cap la cap | ASME B16.25 |
| Detalii capăt de sudură priză | ASME B16.11 |
| Detalii de capăt înșurubat | ASME B1.20.1 |
| Gama de dimensiuni | 1/2" - 4" (DN15 - DN100) |
| Clasa ASME | Clasa de la 150 la 4500 |
| Materiale | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L, F347.Monel |
| Trimuri | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied sau Hardfaced |
| Se termină | Capetele flanșelor, Capătul cu sudură cap la cap, Capătul cu sudură cu mufă, Capătul înșurubat |
| Operațiune | Manual |

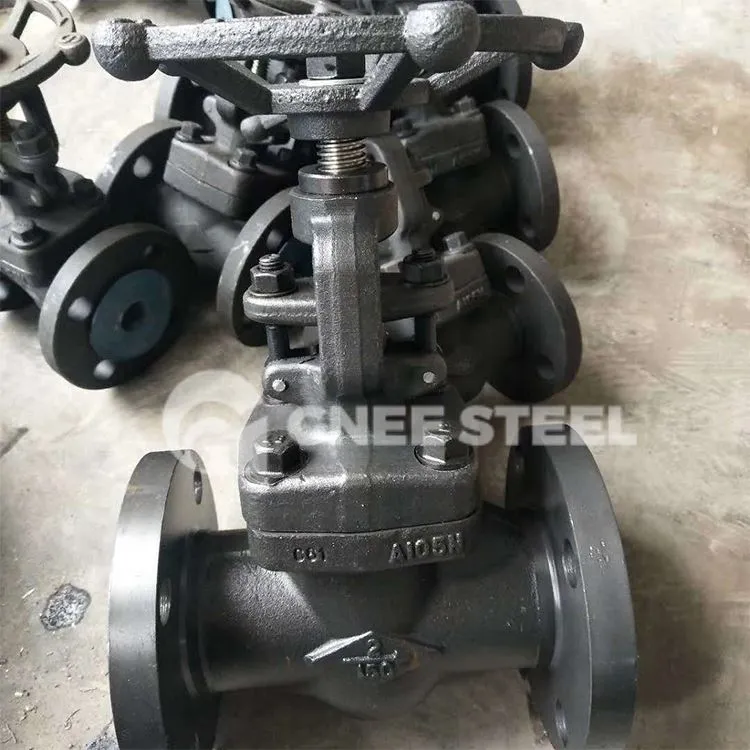

Supapă din oțel forjat API 602
Diferența dintre supapa de oțel forjat și supapa de oțel turnat:
Calitatea robinetelor de oțel forjat este superioară celei a supapelor de oțel turnat. Ele pot rezista la forțe mari de impact, iar proprietățile lor mecanice, cum ar fi plasticitatea și duritatea, sunt, de asemenea, mai mari în comparație cu piesele din oțel turnat. Cu toate acestea, diametrul lor nominal este relativ mic, în general sub DN50.
Supapele cu gură din oțel turnat au valori de presiune relativ mai mici, utilizate în mod obișnuit la presiuni nominale precum PN16, PN25, PN40 și 150LB-900LB. Supapele cu gură din oțel forjat au cote mai mari de presiune: PN100, PN160, PN320, 1500LB-3500LB și așa mai departe.
Oțelul turnat este folosit în principal pentru fabricarea pieselor cu forme complexe care sunt greu de forjat sau necesită rezistență și plasticitate ridicate. Turnarea implică turnare lichidă, în timp ce forjare este un proces de deformare plastică. Componentele forjate beneficiază de o structură internă îmbunătățită, de proprietăți mecanice mai bune și de o structură uniformă a granulelor. Componentele critice necesită adesea forjare datorită acestor avantaje, deoarece turnarea poate duce la segregarea țesuturilor și defecte structurale. Cu toate acestea, turnarea rămâne avantajoasă pentru turnarea formelor complexe în care forjarea este nepractică sau costă prohibitivă.
