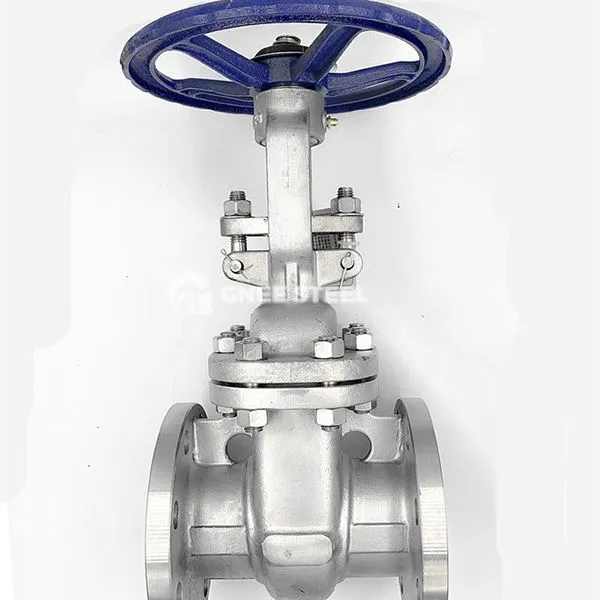

Supapă de poartă cu pană din oțel turnat

Supapa de poartă cu pană din oțel turnat este o supapă de închidere care folosește oțel turnat (cum ar fi materialul WCB) ca material de caroserie al supapei și folosește o placă de poartă în formă de pană pentru a obține etanșarea. Controlează deasupra mediilor conductelor conducând placa de poartă să se ridice și să cadă vertical prin tulpina supapei. Este utilizat în principal în petrochimie, sisteme de alimentare și alte scenarii și este potrivit pentru operațiunile de deschidere și închidere a produselor petroliere de înaltă temperatură și de înaltă presiune, abur și alte medii.

‌ Avantajele valvei de poartă din oțel turnat
‌1. Rezistență scăzută a fluidului‌
Canalul de flux este complet neobstrucționat în stare complet deschisă, iar coeficientul de rezistență la flux este aproape de cel al unei conducte drepte, reducând pierderea de energie a transportului mediu.
‌2. Performanță excelentă de sigilare‌
‌Adaptive Sigaling‌:
Poarta cu pană elastică permite o ușoară deformare elastică prin proiectarea canelurii inelare, compensând eroarea cauzată de abaterea unghiului a suprafeței de etanșare sau a expansiunii termice și îmbunătățirea fiabilității de etanșare;
Suprafața de etanșare este sudată cu oțel inoxidabil sau aliaj dur (cum ar fi aliaj pe bază de cobalt), care este rezistent la temperaturi ridicate (mai puțin sau egal cu 570 de grade), eroziune și adecvat pentru condiții de muncă de înaltă presiune.
‌ Forma de etanșare a sigiliei -
Suportă etanșarea dură metalică (temperatură ridicată și presiune ridicată) sau combinație de etanșare moale (viteză scăzută de scurgere) pentru a răspunde nevoilor diferitelor medii.
‌3. Rezistență la temperatură ridicată și la presiune ridicată‌
Materialul din oțel turnat (cum ar fi WCB) este reculat, cu rezistență la presiune ridicată, presiune nominală care acoperă PN10 ~ PN40 (clasa 150 ~ 2500) și intervalul de temperatură aplicabil -29 grad ~ 570 grad. ‌

4. Structura simplă și fiabilă‌
Corpul și poarta supapei sunt turnate integral, ceea ce reduce piesele de transmisie complexe și are o rată de eșec scăzută;
Flanșa prinsă sau designul tulpinii deschise reduce greutatea și este ușor de instalat și întreținut.
‌5. Abilitate puternică anti-blocare‌
Poarta de tip cuțit poate tăia fibrele și impuritățile granulare, evitând problema de blocare cauzată de acumularea medie în valvele tradiționale de poartă.
6. Funcționare convenabilă‌
Umplutura de grafit flexibilă este utilizată pentru a reduce rezistența la frecare, iar cuplul de funcționare manuală este redus cu 30%~ 50%;
Suportă o varietate de moduri de acționare (manual, electric, pneumatic etc.), iar supapele de dimensiuni mari sunt echipate cu rulmenți de tracțiune pentru a reduce în continuare dificultatea de funcționare.
‌7. Cost redus de întreținere‌
Proiectarea tulpinii întunecate din fontă nu necesită instrumente speciale de întreținere, iar curățarea periodică a depozitelor de cavitate a supapei poate prelungi durata de viață.
‌8. aplicabilitate largă‌
Adaptabil la o varietate de scenarii precum petrochimice (ulei de temperatură ridicată, gaze naturale), sisteme de energie electrică (conducte cu aburi), fluide industriale (inclusiv medii granulare) etc.



supapă de poartă cu pană din oțel turnat



Aplicații
Industria petrochimică: petrol la temperatură ridicată și întreruperea de înaltă presiune a conductelor de gaze naturale;
Sistem de alimentare: deschiderea și închiderea controlului conductelor de abur la centralele termice, cum ar fi supapele Z40H;
Fluide industriale: gestionarea fluxului de medii ușor corozive (sunt necesare suprafețe de etanșare a aliajului dur).
