Supapă de etanșare cu presiune poarta placă cu tija supapei pentru mișcare liniară, de obicei, în tija de ridicare are un filet trapezoidal, prin partea superioară a supapei a piuliței, precum și corpul supapei pe canelura de ghidare, mișcarea rotativă într-o mișcare liniară , adică cuplul de operare în forța de operare.
Gama de dimensiuni: 2″ până la 24″
Clasa de presiune: 600-4500
Stil: Design cu pană flexibilă și glisare paralelă
Materiale: A216 WCB, WC6, WC9, C5, C12, C12A, CF8M și aliaje speciale
- Caracteristicile structurii supapei de etanșare la presiune.
1, utilizarea structurii drepte izometrice a canalului de curgere, reducând foarte mult coeficientul de rezistență la curgere și pierderea de energie, îmbunătățind semnificativ durata de viață și performanța supapei.
2, cavitatea supapei folosind o structură de etanșare auto-etanșă sub presiune, performanță bună de etanșare.
3, Suprafața de etanșare a porții și a scaunului este realizată dintr-o suprafață din aliaj dur, care este rezistentă la uzură, la temperaturi ridicate, rezistentă la coroziune și are o performanță bună anti-zgârieturi.
4, Suprafața tijei supapei este tratată cu nitrurare rezistentă la coroziune, care are o bună rezistență la coroziune și proprietăți anti-zgârieturi.
5, Structura pieselor de deschidere și închidere poate fi proiectată în diferite forme, cum ar fi o singură placă, dublă placă, paralelă dublă placă etc., în funcție de cerințele utilizatorilor.
6, Cu un dispozitiv electric multi-turn, pot fi realizate telecomandă și operare locală.
-
Capotă de etanșare la presiune vs design capotă cu șuruburi
| Design capotă de etanșare sub presiune | Design capota cu șuruburi |
| Un inel de împingere este componenta principală a mecanismului său de etanșare și funcționează alături de o garnitură și un inel distanțier. | Etanșarea optimă se realizează printr-o combinație de flanșă, garnitură și atingerea nivelului de cuplu recomandat atunci când strângeți șuruburile/stimpurile flanșei. |
| Potențialul de scurgere se reduce odată cu creșterea presiunii. | O creștere a presiunii are ca rezultat o creștere a potențialului de scurgere. |
| Mărimea supapei nu este o funcție de presiunea de proiectare a acesteia. | Pe măsură ce presiunea de proiectare crește, dimensiunea supapei crește semnificativ, deoarece flanșa și șuruburile trebuie să fie mai mari pentru a rezista la niveluri de presiune mai mari. |

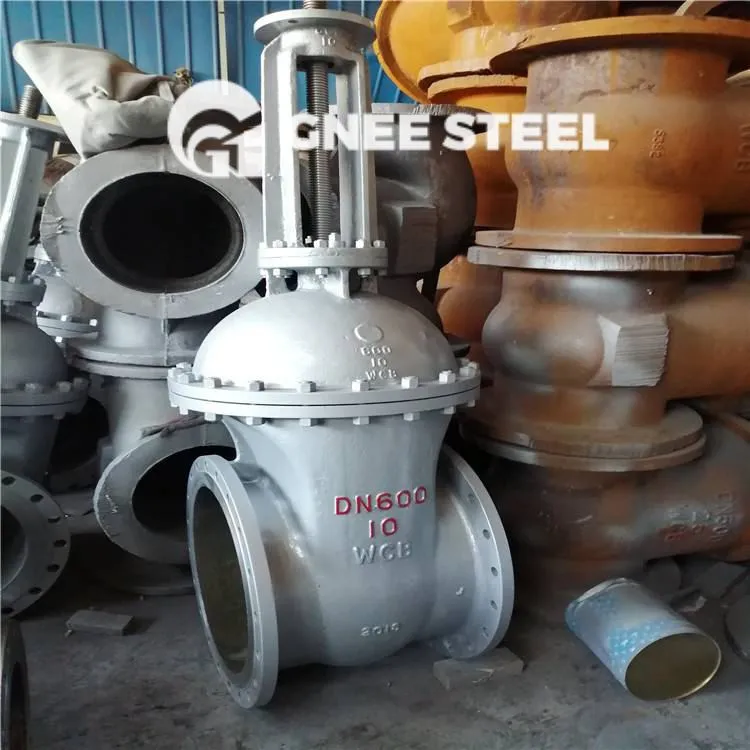

Supapă de etanșare de presiune
