Descrierea supapei de verificare încărcate cu arc
Spring Valve de control încărcat este o supapă cu un singur sens care este închisă cu ajutorul forței de arc, permițând mediului să curgă într-o direcție și să blocheze fluxul de spate invers. Mecanismul său principal este:
Aprovizionare de flux înainte de debit: presiunea medie depășește rezistența la arc și împinge discul de supapă (cum ar fi discul de supapă, bilă etc.) să se deschidă, formând un canal de flux;
Închidere a fluxului de reversă: Când apare presiunea medie sau se produce fluxul de spate, forța de arc resetează rapid discul de supapă în poziția de etanșare pentru a bloca fluxul de spate.
Presiunea declanșatoare a acțiunii de închidere (adică presiunea de ruptură) depinde de rigiditatea arcului și de condițiile medii de muncă.
Tip și structură
Clasificare după structură:
Spring Tip in-line: Discul de supapă este paralel cu axa conductei, cu o structură compactă, potrivită pentru conductele cu diametrul mic (DN15 ~ 100mm);
Spring y Tip: Discul de supapă este într -un anumit unghi față de conductă, cu o rezistență mai mică la flux și întreținere ușoară. Este adesea utilizat în scenarii de înaltă presiune sau de deschidere frecventă;
Swing Tip asistat cu arc-Combină discul de supapă cu balamale cu balamale cu tampon de arc pentru a reduce impactul de închidere și este potrivit pentru conductele cu diametru mare (DN200 ~ 1200mm).
Key Components:
Spring Material: oțel inoxidabil (304\/316L) sau oțel din aliaj, rezistent la coroziune și elastic stabil;
Form Forma de depunere
Specificația supapei de verificare încărcate cu arc
|
Numele produsului |
Supapă de verificare a primăverii industriei |
|||
|
Dimensiune |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Capătul conexiunii |
filetat |
|||
|
Standard |
3A, Din, SMS, ISO |
|||
|
Garnitură |
Silicon, EPDM, Viton |
|||
|
Mod de funcționare |
Actuator manual, pneumatic și electric |
|||
|
Temperatura maximă |
10bar |
|||
|
Temperatura de lucru |
-10 grad la gradul +120 |
|||
|
Lustruire de suprafață |
Ra mai puțin sau egal cu 0. 8μm |
|||
|
Calea de expediere |
Prin Express, pe aer sau pe mare, ca cerere de clienți |
|||
|
Domeniul de aplicare |
Lactate, mâncare, bere, băuturi, farmacie, cosmetic, apă etc. |
|||

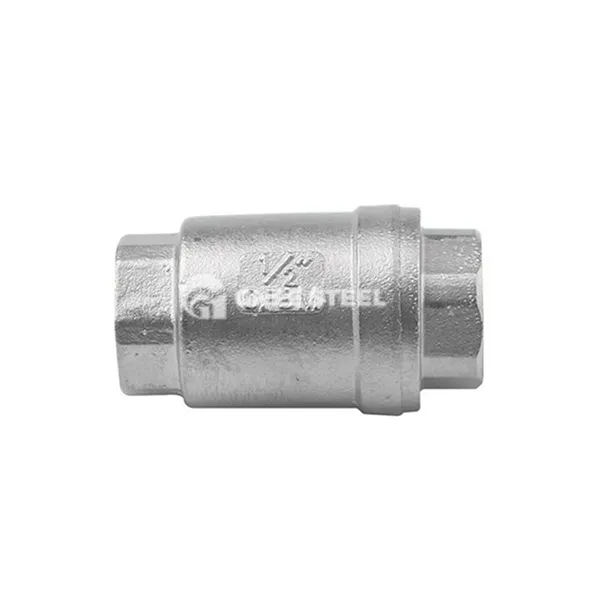

supapă de verificare încărcată cu arc
Caracteristici
Fast răspuns: închiderea asistată de arc scurtează timpul de resetare la mai puțin de 0. 5 secunde, reducând semnificativ riscul de ciocan de apă;
Sigilare ridicată: arcul preîncărcat îmbunătățește forța de prindere între discul supapei și scaunul supapei și poate preveni eficient fluxul de întoarcere în condiții de joasă presiune;
Proiectare scăzută a rezistenței la flux: Structura canalului de supapă simplificată reduce pierderea de presiune, iar pierderea căderii de presiune este mai mică de 3% (complet deschisă); Durabilitate: Suprafața de primăvară și etanșare sunt rezistente la uzură, iar durata de viață poate ajunge la 5 ~ 10 ani (condiții normale de muncă).
Aplicații
Sistem HVAC: Prevenirea apei de răcire sau a fluxului de abur, protejează pompele și cazanele de apă;
Pipeline de proces petrochimice: Controlați fluxul unidirecțional al mediilor corozive (cum ar fi lichidele acid și alcalin);
Sistem de transmisie hidraulică: Blocați fluxul de ulei hidraulic pentru a evita acționarea să piardă controlul;
Industria alimentară și farmaceutică: Proiectarea sanitară (lustruirea oglinzilor) răspunde nevoilor controlului fluidului aseptic.
