Descrierea supapei de verificare electrică
Supapa de verificare electrică este un dispozitiv de verificare care controlează deschiderea și închiderea discului de supapă printr -un actuator electric. Are atât funcția de închidere unidirecțională a unei supape de control tradiționale, cât și capacitatea de control de automatizare la distanță a unei supape electrice. Funcțiile sale de bază includ:
Fluxul anti-mediu: bazându-se pe structura de etanșare a discului de supapă și scaunul supapei pentru a preveni fluxul invers al mediului;
Deschidere și închidere inteligentă: primirea semnalelor externe (cum ar fi instrucțiunile PLC) prin actuatorul electric pentru a obține deschiderea și închiderea precisă a supapei.
Componente de bază
Corpul supapei: adoptă mai ales o structură din oțel inoxidabil din trei piese (capac al supapei stângi + corpul supapei mijlocii + capacul supapei drepte), care este fixat de șuruburi pentru a îmbunătăți etanșarea;
Disc de supapă: ridicare sau design de balansare, suprafața de etanșare este acoperită cu strat fluoroplastic/cauciuc, potrivit pentru medii corozive;
Actuator electric: motor integrat, dispozitiv de transmisie a vitezei de viermi, acceptă semnal de 4 ~ 20mA sau control digital al comenzii.
Principiul de lucru
Flux forward: presiunea medie împinge discul de supapă deschis pentru a permite circulația; Reversați fluxul de întoarcere sau închiderea activă: actuatorul electric determină discul de supape pentru a forța închiderea pentru a bloca fluxul de întoarcere (supapele tradiționale de verificare se bazează pe presiune medie și greutate moartă, în timp ce supapele de control electrice pot interveni activ).
Specificația valvei de verificare electrică
| Parte | Material | În specificație. |
| Corp | Fontă | Clasa A126 B. |
| Fier ductil | A536 gr. 65-45-12 | |
| Arbore | Oțel inoxidabil 410 | A276 S410 00 |
| Oțel inoxidabil 431 | A276 S431 00 | |
| Inel de siguranță | EPDM /NBR | |
| O-inel | EPDM /NBR | |
| Bucșă | Ptfe | |
| Bronz | B62 C83600 | |
| Standard de supapă | ||
| ISO 5752/BS5155/BS EN 593/MSS SP -67/API 609 | ||
| Tempature și evaluare a presiunii | ||
| Presiunea de lucru | 16Bar/27.5Bar | |
| Presiunea de testare | Shell: 24Bar/37.5Bar | |
| Sigiliu: 17.6Bar/27.5Bar | ||
| Temperatura de lucru | -20 gradul la 110 grade EPDM scaun | |
| -10 gradul la 80 de grade NBR scaun | ||
| Media adecvată | Apă, petrol și gaz | |
| Descriere produse | ||
| Dimensiune | Dn 40- dn1200 | |
| Flanșă de capăt | ANSI B 16.1, EN 1092, ca 2129 | |
| Faţă în faţă | ANSI B 16.10; Ro 558-1 Seria 20 | |
| Flanșă de top | ISO 5211 | |
| Produse conexe | 1. Sfarfele și prizele din oțel carbon | 2. flanșe |
| 3. Fitinguri de sudură din oțel carbon | 4. țevi | |
| 5. Fitinguri de înaltă presiune | 6. VALVE | |
| 7. PTFE. Banda de etanșare | 8. Fitinguri din alamă | |
| 9. Fitile de conducte de fier ductile | 10. Fitinguri de cupru | |
| 11. Fitinguri canelate | 12. Fitinguri sanitare etc. | |
| Certificat | BSI, ISO9001: 2008 | |
| Aplicații | Apă dulce, canalizare, apă de mare, aer, vapori, alimente, medicamente, uleiuri, alcaline, sare etc. | |
| Desenele sau desenele cumpărătorului sunt disponibile. | ||
| Pachet | 1. Cartoane fără palete. | |
| 2. Cartoane cu palete. | ||
| Sau ca cerințele cumpărătorului. | ||

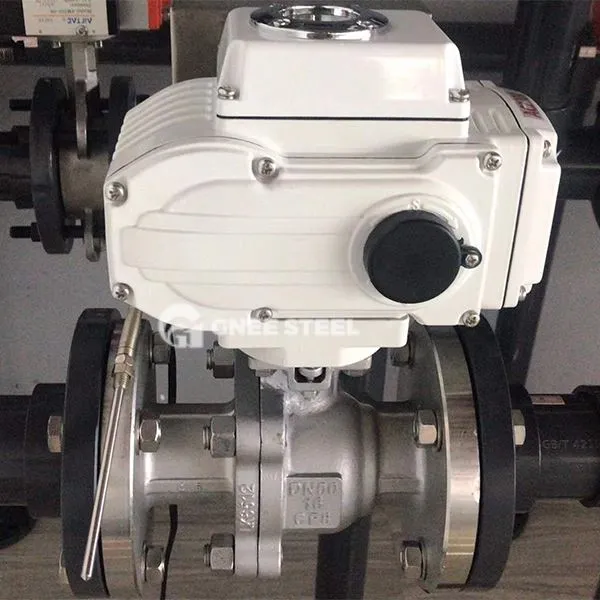

Supapă de verificare electrică
Avantaje
Fiabilitate mare: actuatorul electric poate forța discul de supapă să se închidă, evitând eșecul supapei de control tradiționale din cauza blocului impurităților; Life Life: Rezistența la coroziune a oțelului inoxidabil este mai bună decât cea a valvelor din oțel din fontă/carbon.
Limitări
Dependență de sursa de alimentare externă: Când puterea este oprită, trebuie să se bazeze pe puterea de rezervă sau pe structura mecanică pentru a menține funcția; Cost Cost: Actuatorul electric și structura împărțită fac prețul mai mare decât supapele de control obișnuite
