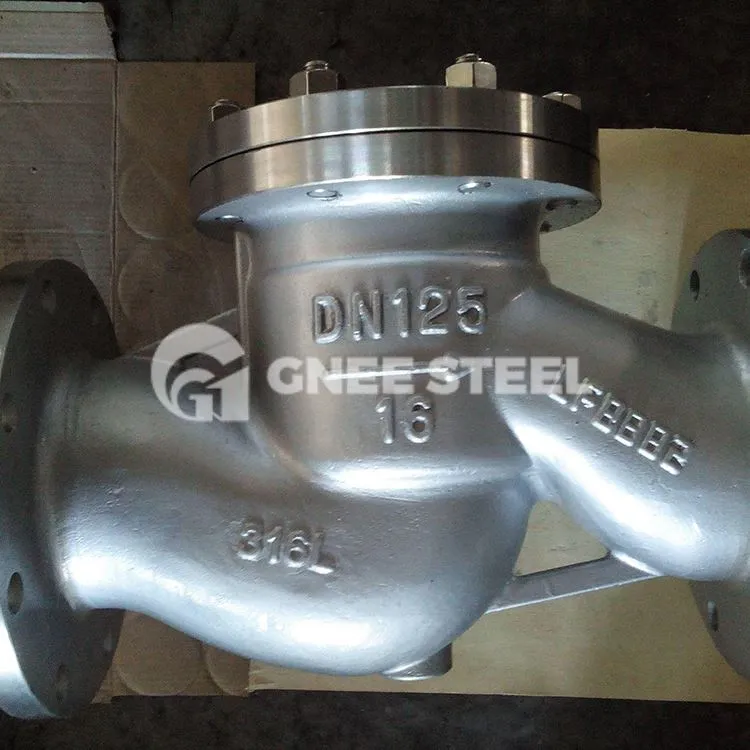

Supapa de reținere pivotantă este compusă în principal din corp de supapă, capac de supapă, scaun de supapă, disc de supapă, culbutor, știft, suport și alte părți. Discul supapei se rotește în jurul unui știft situat în afara scaunului supapei. Partea din spate a discului de supapă este instalată fix la un capăt al balansoarului printr-un șurub și piuliță de conectare, iar celălalt capăt al balansoarului este instalat cu balamale pe suportul de perete al cavității corpului supapei. Presiunea medie la capătul de intrare împinge discul supapei să se rotească și să se deschidă, iar presiunea medie la capătul de ieșire și greutatea proprie a discului supapei fac discul supapei să se închidă.
Specificația parametrului principal:
Proiectare și fabricație: Supapă de reținere din oțel turnat conform BS 1868, ASME B16.34, API 6D
Inspecție și testare: API598, API600 sau API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
Dimensiune capăt BW: ASME B16.25
Față în față și capăt la capăt: ASME B16.10
Evaluări presiune-temperatura: ASME B16.34
Dimensiunea grosimii peretelui: API 600, BS 1868
Gamă de produse
Material corpului: oțel carbon, oțel inoxidabil, oțel aliat, bronz
Diametru nominal: 1/2"~48"(DN15~DN1200)
Terminați conexiunea: RF,RTJ,BW
Interval de presiune: Class150~2500(PN16~PN420)
Temperatura de lucru:-196ºC~+560ºC
Standard de proiectare
|
Proiectarea supapei |
ANSI, ASME, API, DIN, JIS, BS, GB |
|
Încheiați conexiunea |
Flanșă, sudare cap la cap, sudură priză |
|
Testare |
API 6D, API 598 |
Cum se instalează o supapă de reținere batantă?
Supapele de reținere basculante pot fi instalate orizontal sau vertical. Înainte de a instala supapa de reținere, trebuie să vă asigurați că săgeata de curgere este în direcția corectă. Dacă este instalată vertical, săgeata de curgere trebuie să fie orientată în sus pentru a permite lichidului care curge prin țeavă să curgă în sus și pentru a evita ca gravitația să-l tragă înapoi și să contamineze alimentarea cu apă.
Următorii pași vă vor ghida cu privire la modul de instalare a unei supape de reținere oscilante:
Pasul 1: Privește în interiorul supapei
Asigurați-vă că nu este nimic blocat în interiorul corpului supapei. Dacă un obiect mic intră în supapa de reținere a oscilației, discul poate să se blocheze, împiedicând tot curgerea apei.
Pasul 2: Împingeți discul departe de suprafața scaunului și verificați funcționarea acestuia pentru a vă asigura că se poate mișca liber.
Pasul 3: Asigurați-vă că capetele flanșei nu prezintă bavuri sau margini care ar putea împiedica etanșarea corespunzătoare.
Pasul 4: Instalați supapa în direcția curgerii conform săgeții cu direcția curgerii, asigurându-vă că în amonte există o secțiune dreaptă a conductei de 3 ori mai mare decât diametrul.
Pasul 5: Dacă este instalat vertical, direcția fluxului trebuie să fie în sus; dacă este instalat orizontal, capacul supapei trebuie să fie orientat în sus.
