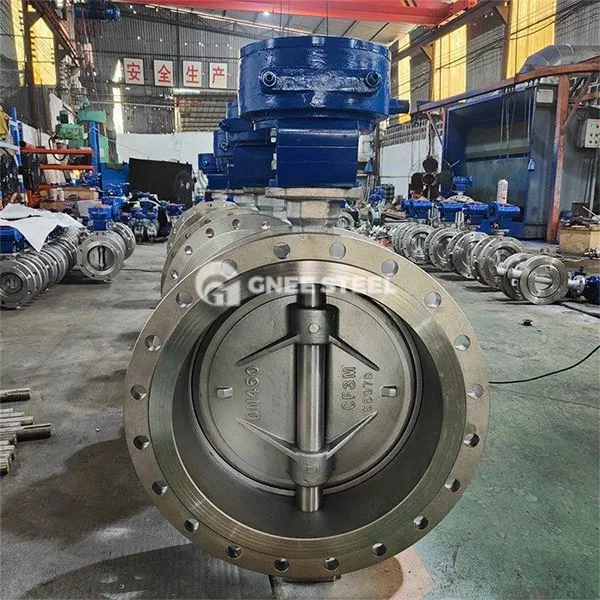

Valve de fluturi cu triplă-offset
Descriere
Supapa triplă excentrică de fluture este un tip de supapă de fluture care obține etanșare de înaltă performanță prin intermediul multiplelor modele de compensare ale axei tulpinii valvei, a axei de rotație a scaunului supapei și a axei canalului de caroserie a supapei. Caracteristica sa de bază este optimizarea etanșării presiunii de suprafață a contactului și rezistența la uzură prin structura triplă excentrică, care este potrivită pentru controlul mediilor sub temperatură ridicată, presiune ridicată și condiții de muncă dure.
Proiectare structurală
Trei poziții excentrice:
- First Excentricitate: Axa tulpinii supapei se abate de la centrul plăcii fluture pentru a reduce frecarea deschiderii și închiderii.
- Excentricitatea secundară: Axa tulpinii supapei se abate de la centrul canalului de caroserie al valvei pentru a reduce uzura.
- THIRD EXCENTRICITATE: Axa suprafeței de etanșare a scaunului supapei și axa canalului corpului valvei formează un con de angajat oblic pentru a obține un contact de etanșare asimetrică.
Componente cheie:
Plate Platebutterfly
Valve Seat
Valve tulpină și mecanism de acționare: Proiectare anti-zbor, potrivit pentru funcționare manuală, pneumatică sau electrică.
Principiul de sigilare și avantajele de bază
- Sigiliu de torsiune
- Zero Scurgeri și Rezistență la presiune
- Cuplul de deschidere și închidere de deschidere și de închidere: Structura excentrică permite plăcii fluture să se detașeze de scaunul supapei în momentul deschiderii și se întărește progresiv la închidere, reducând cuplul de funcționare cu 30%-50%.
- Luste de viață și intercorgeală: Instrumente de prelucrare a preciziei (cum ar fi tehnologia de poziționare a discului Slant) asigură că eroarea de prelucrare a suprafeței conului de etanșare a scaunelor de supapă este mai mică sau egală cu 0. 02mm, îmbunătățind intercambiabilitatea corpului valvei și eficiența întreținerii la fața locului.
Specificația valvelor cu fluturi tripla-offset
|
DN |
DN40 ~ 400mm (pentru alte DN, vă rugăm să indicați când comandați) |
|
Presiune nominală |
1. 0 ~ 4. 0 MPA (pentru un alt standard de presiune, vă rugăm să indicați când comandați) |
|
Material corporal |
WCB (C), SS304 (P), SS316 (R) |
|
Materialul de etanșare |
PTFE (F), sigiliu dur metal (H) |
|
Temperamentul mass -media. |
W2: -20 ~ 150 grade, w4: -29 ~ 425 grade |
|
Mod de conectare |
Flanșă, wafer |
|
Actuator pneumatic |
Seria JLAT, seria JLAW, Seria Actuator Importat |
|
Mod de acțiune |
Cu acțiune dublă, cu acțiune unică, în mod normal închis, cu acțiune unică deschisă în mod normal |
|
Actuator electric |
Seria JLA, seria JLB, seria LMPORTED Actuator |
|
Mod de control |
Tip de comutator standard, tip de reglare integrală, tip de comutator integral, tip autobuz de câmp |
Valve de fluturi cu triplă-offset
Aplicații
- Petrochimic: tăierea și reglarea produselor petroliere la temperaturi ridicate și a mediilor corozive în rafinarea instalațiilor.
- Electricitate și metalurgie: abur la temperaturi ridicate (mai puțin sau egal cu 538 grade) și supape de apă de răcire.
- Protecția municipală și a mediului: Controlul debitului cu diametrul mare asupra furnizării de apă și a conductelor de gaz.
