Descrierea supapei cu fluturi cu flanșă dublă
Valva cu fluture cu flanșă dublă este o supapă de fluture cu conexiune la flanșă la ambele capete. Poate tăia mediul conductei sau poate regla debitul prin rotirea plăcii fluture. Este potrivit pentru presiune medie și ridicată (mai mică sau egală cu PN25) și temperatura normală la temperatură ridicată (mai mică sau egală cu 550 de grade) condiții de muncă în tratarea apei, industria chimică, energia și alte industrii.
Design Ain Body Design:
Valve Body and Butterfly Plate: Materialul de caroserie al valvei poate fi fontă, oțel carbon, oțel inoxidabil (304/316L), iar placa de fluture este metal acoperită cu cauciuc (EPDM, NBR) sau sigiliu dur all-metal (oțel inoxidabil sudat/aliaj dur), potrivit pentru conducte DN50 ~ DN2600;
Form Forma de depunere a: Garnitura moale (nivelul de scurgere ANSI Clasa VI) este utilizat pentru medii curate, iar sigiliul dur metalic (nivel de scurgere ANSI Clasa IV) este rezistent la fluide care conțin particule sau la temperaturi ridicate.
Metoda de conectare:
Double Flange Standard: În conformitate cu specificațiile flanșei GB/T 9113 sau ASME B16.5, distanța flanșă poate fi adaptată la diferite sisteme de conducte pentru a asigura stabilitatea instalării.
Performanță cheie:
Presiunea mare și rezistența la temperatură ridicată: Structura de etanșare a metalului suportă mai puțin sau egală cu presiunea de 2,5MPa (PN25) și mai mică sau egală cu condiții de temperatură ridicată de 550 de grade;
Design de rezistență la flux: canal de flux cu diametru complet (coeficient de rezistență la flux mai mic sau egal cu 0. 05), reducând pierderea căderii de presiune, adecvat pentru scenarii mari de control al debitului;
Sigiliu pe viață:
Specificația valvei de fluturi cu flanșă dublă
|
Numele produsului
|
Supapă fluture cu flanșă dublă |
|
Dimensiune
|
Dn 40- dn300
|
|
Corp
|
Fier ductil
|
|
Presiune
|
PN10/16
|
|
Temp
|
-20 ~ 120 grade
|
|
Mediu adecvat
|
Apă, lichid neutru, etc.
|
|
Aplicație
|
Construcții municipale, proiect de conservare a apei, energie electrică, alimentare cu apă și drenaj, tratarea apei etc.
|
|
Putere
|
Mâner, cutia de turbină, actuator pneumatic, actuator ecctric
|

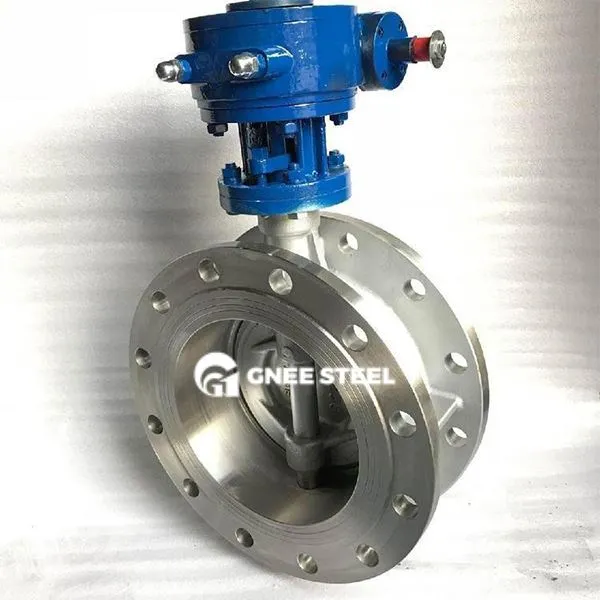

Valvă fluture cu flanșă dublă gnee
Aplicații
| Industrial | Aplicații | Caracteristici |
|---|---|---|
| Energie/substanțe chimice | Conducta cu abur la temperatură ridicată (PN16, sigiliu dur) | Rezistent la presiune ridicată și deformare a căldurii |
| Municipal alimentar cu apă | Rețea de conducte de apă cu diametru mare (DN600 ~ DN2600) | Etanșare moale, rezistență la flux scăzut |
| Metalurgy/Mining | Sistem de transmitere a suspensiei (corp de supapă căptușită de cauciuc) | Uzură anti-particule |
