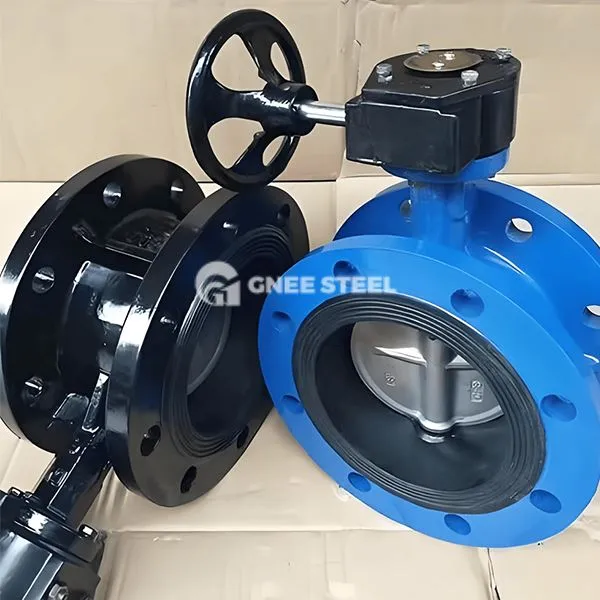

Descrierea supapelor cu fluturi dublu-offset
Valva de fluture dublă compensat este o supapă de fluture de înaltă performanță care optimizează performanța de etanșare prin design dublu excentric. Caracteristica sa structurală este că axa tulpinii supapei se abate de la centrul plăcii fluture și din centrul corpului valvei în același timp. Este potrivit pentru controlul fluidului sub presiune medie și ridicat, deschidere frecventă și închidere și condiții de muncă severe.
1. Proiectare structurală
Aspect dublu excentric:
Prima excentricitate: Axa tulpinii supapei se abate de la centrul plăcii fluture pentru a reduce zona de contact între placa fluture și scaunul supapei.
A doua excentricitate: axa tulpinii supapei se abate de la centrul canalului de caroserie a supapei pentru a forma un efect CAM și a reduce rezistența la deschidere și închidere.
Componente cheie:
Placă de fluture: structură în formă de disc, tratament de întărire a suprafeței (cum ar fi suprafețele din oțel inoxidabil sau ceramică de pulverizare) pentru a spori rezistența la uzură.
Scaunul supapei: etanșare moale (PTFE/EPDM) sau etanșare tare din metal (aliaj de stellite), care susține scurgeri cu două sensuri zero.
Mecanismul tulpinii și acționării valvei: proiectare anti-mișcare, potrivit pentru funcționare manuală, pneumatică sau electrică, în conformitate cu standardul ISO 5211.
Specificația valvelor de fluturi dublu-offset
|
articol |
supapă |
|
Aplicație |
Utilizare industrială, utilizarea industrială a apei, utilizarea gospodăriei |
|
Dimensiunea portului |
Dn 10- dn2000 |
|
Garanție |
24 de luni |
|
Locul de origine |
China |
|
Henan |
|
|
Putere |
Pneumatic, electric, manual, hidraulic |
|
Temperatura mass -media |
Temperatură ridicată, temperatură scăzută, temperatură medie, temperatură normală |
|
Nume de marcă |
Gnee |
|
Structura |
FLUTURE |
|
Media |
Gaz, apă, ulei, acid |
|
Suport personalizat |
OEM, ODM, OBM |
|
Material de disc |
Oțel carbon, oțel inoxidabil, molibden crom |
|
Material scaun |
NBR/EPDM/PTFE/Viton/Silicon etc. |
|
Acoperire |
Personalizat |
|
Standard final |
PN6/10/16/22/21/150LB/JIS5K/10K/AS2129 Tabelul D/E/F. |
|
Material corporal |
Oțel carbon, oțel inoxidabil, crom molibdeum st |
|
Material tulpină |
2CR13, 1CR13, oțel inoxidabil, molibden crom |
|
Culoare |
Personalizat la cerere |
|
Sigilați presiunea de testare |
0. 66mpa -4. 4mpa, 1.1mpa, 1.76mpa, 2.2mpa |
|
Presiunea testului de coajă |
{{0}}. 9mpa -6. 0 mpa, 2.4mpa, 3.0mpa |
|
Pachet de transport |
Carcasă din lemn |
Valve de fluture dublu-offset
Avantaje
- Cuplul de funcționare LOW: Designul dublu excentric reduce cuplul de deschidere și închidere cu 40%~ 60%, care este potrivit pentru scenarii de funcționare frecvente.
- Viață lungă: Rata de uzură a suprafeței de etanșare este cu 70% mai mică decât cea a valvei de fluturi centrale, iar durata de viață poate ajunge mai mult de 10 ani.
- Adaptabilitatea de înaltă presiune
- Economic: Complexitatea structurală este mai mică decât cea a valvei de fluture cu trei elemente, cu costuri reduse de fabricație și întreținere convenabilă.
Aplicații
- Inginerie municipală
- Industria petrochimică: reducerea și reglementarea produselor petroliere și a suporturilor corozive în unitățile de rafinare.
- Putere și HVAC
- Condiții speciale de lucru: scenarii care conțin medii granulare, medii de vid și scene care necesită proiectare de protecție împotriva incendiilor.
