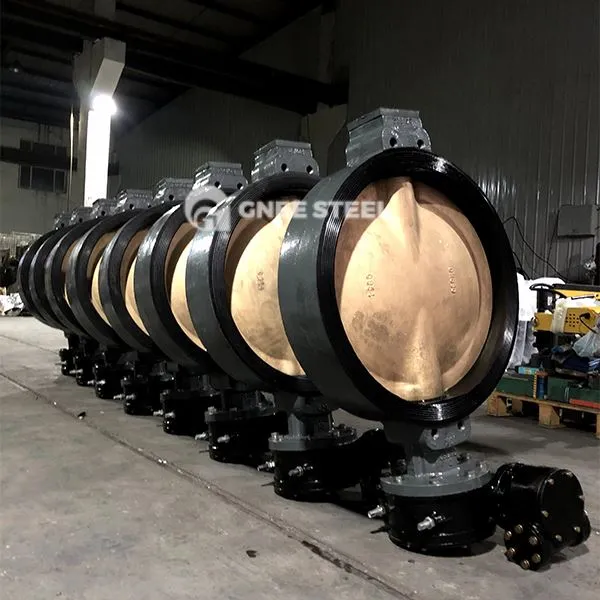

Supapă fluture semi

Supapa de fluture semi-lug este o supapă de fluture care conectează flanșa conductei prin șuruburile de știfturi. Corpul supapei este proiectat cu structuri de bug (prin găuri sau prin fire interne ale găurii) pe ambele părți, ceea ce este convenabil pentru instalare și fixare și potrivit pentru conexiunea de tip clemă. Este utilizat pe scară largă în controlul fluidului în condiții de presiune medie și joasă.

‌ Caracteristici structurale‌:
‌Lug Design‌: Consolidați structura corpului valvei, reduceți influența stresului conductelor asupra performanței de etanșare a supapelor și este potrivit pentru scenarii de deschidere și închidere frecventă;
‌ Structura plăcii butterfly
‌ Tipul de vorbă‌: etanșare moale opțională (cauciuc\/PTFE) sau etanșare tare (placare metalică), nivelul de scurgere poate ajunge până la nivelul ANSI V.

Working principle and performance advantages ‌ ‌Opening and closing mechanism‌

Placa de fluturi poate obține o rotație de 90 de grade prin intermediul principiului sau dispozitivului de prindere ‌drive‌ și să controleze rapid mediul pornit și oprit (timp de deschidere și închidere mai mică sau egală cu 3 secunde);

Proiectarea dublă excentrică sau triplă a structurii excentrice reduce frecarea suprafeței de etanșare și prelungește durata de viață.
‌CORE Avantaje‌

‌ Spre rezistență de presiune și temperatură‌: Intervalul de presiune aplicabil este de până la PN10 ~ PN16 (clasa 150 ~ 300), acoperirea temperaturii este -20 grad ~ 250 grade (sigiliul dur poate fi extins la 600 grade);
‌ Rezistență la flux și eficiență ridicată‌: Grosimea plăcii de fluture este optimizată, iar pierderea de presiune este mai mică sau egală cu 0. 05MPa atunci când este deschisă, ceea ce este potrivit pentru conductele de flux mari;
Întreținerea întreținerii ‌ MEASY‌: Structura Lug simplifică procesul de demontare și asamblare și acceptă înlocuirea online a inelului de etanșare.



supapă fluture semi



Aplicații
Industria chimică: pentru transportul de medii corozive, cum ar fi acidul sulfuric și alcalinul lichid, scaunele cu supapă PTFE și corpurile de supapă din oțel inoxidabil;
Sistemul de tratare a apei: DN50 ~ DN2000 Reglarea rețelei de alimentare cu apă, garniturile moi (EPDM\/NBR) sunt potrivite pentru prevenirea scurgerilor;
Navele și energia: sistemele de combustibil marin și controlul apei de răcire a centralelor electrice trebuie să respecte standardele JIS\/ANSI.
Puncte de selecție și întreținere
Parametri de selecție
Tipul de etanșare: Garnituri dure (pulverizare de carbură de tungsten) sunt preferate pentru mediile care conțin particule, iar garniturile moi sunt opționale pentru lichidele curate;
Modul de acționare: Angrenajul de vierme sau unitatea pneumatică este recomandat pentru DN mai mare sau egal cu 300, iar funcționarea manuală a pârghiei este opțională pentru DN ＜ 300;
Adaptarea materialelor: Corpul supapei 316L + Garniturile Hastelloy sunt selectate pentru medii corozive, iar aliajul WCB + Hard este utilizat pentru abur la temperatură ridicată.
‌ Specificații de întreținere‌

Verificați preîncărcarea șurubului de baghete în fiecare sfert pentru a preveni slăbirea și scurgerea flanșă;
Cavitatea supapei trebuie curățată la fiecare șase luni pentru particule care conțin mediu pentru a evita gemura de fluturi;
Ciclul de ungere: Adăugați grăsime de temperatură ridicată la rulmentul tulpinii valvei la fiecare 12 luni (aplicabil la mai mare sau egal cu condițiile de muncă de 150 de grade).
