Ventile de fluturi cu fluturi din fontă Descriere
Supapa de fluture din fontă din fontă este confecționată din fontă gri (HT200/HT250) sau fier ductil (qt 450-10) și este instalat printr -o conexiune de flanșă. Placa de fluturi se rotește 90 de grade în jurul axei supapei pentru a obține deschiderea medie și închiderea sau reglarea debitului.
Caracteristicile structurale de bază includ:
Proiectarea lui Lug: Găurile șuruburilor sunt distribuite simetric pe ambele părți ale corpului supapei, care este conectat direct la flanșa conductei, evitând penetrarea greoaie a șurubului a supapei de fluture de tip wafer, îmbunătățind eficiența instalării și stabilitatea etanșării.
Sistem de etanșare:
Tipul de etanșare moale: Scaunul de supapă de cauciuc EPDM/NBR, nivelul scurgerii atinge ANSI VI, potrivit pentru medii de joasă presiune, cum ar fi apa și aerul.
Tip de etanșare dură: placa de fluture este sudată cu oțel inoxidabil sau carbură de tungsten, cu o rezistență la temperatură de 425 grade, potrivită pentru mediile de temperatură ridicată care conțin particule.
Specificația valvelor de fluturi din fontă din fontă
|
Articol |
Robinete de fluture de tip lug de oțel turnat |
|||
|
Putere |
Actuator electric |
|||
|
Dimensiunea portului |
2"~16" |
|||
|
Structura |
FLUTURE |
|||
|
Tip de conexiune |
Oem |
|||
|
Material |
Oțel turnat, fontă |
|||
|
Material de disc |
Oţel inoxidabil |
|||
|
Locul de producție |
Henan, China |
|||
|
Garanție |
1 an |
|||
|
Tip de conexiune |
LUG, WAFER |
|||
|
Presiune de funcționare |
Clasa ANSI 150, clasa 300 |
|||
|
Mod de control |
Tip de pornire/oprire sau tip de regulament |
|||
|
Voltaj |
DC12 ~ 24V (± 10%), AC 110-220 V, 50/60Hz |
|||
Aplicații și avantaje
- Inginerie municipală: Controlul debitului de alimentare cu apă urbană și linii de rețea de drenaj. DN mai mare sau egal cu 300 de modele au devenit mainstream datorită rezistenței excelente de vibrație a conexiunilor Lug.
- Sisteme industriale: Circulația apei de răcire în plantele chimice, reglarea conductelor de abur de joasă presiune la centralele termice, modelele cu etanșare dură sunt rezistente la eroziunea particulelor.
- Conducte de protecție împotriva incendiilor: respectați standardele GB5135.6 și răspundeți nevoilor deschiderii rapide și închiderii camerelor cu pompe de incendiu.
Avantaje de bază:
- Instalare ușoară: Flanșele de baghete sunt direct fixate, reducând timpul de instalare cu 50% în comparație cu valvele de fluture de tip wafer.
- Cost redus de întreținere: corpul valvei este pulverizat epoxidic (RA mai mic sau egal cu 3,2 μm), iar durata de rezistență la coroziune este mai mare de 15 ani.

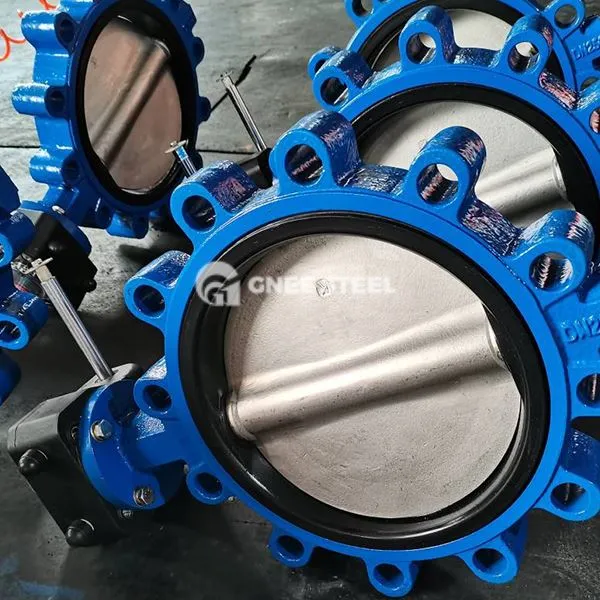

Valve de fluturi din fontă din fontă
Recomandări de selecție:
Sunt preferate Sistemul de alimentare cu apă/Protecția împotriva incendiilor: dn 100- DN300 Modele de etanșare moale (cum ar fi D341x -10), care sunt costuri low-cost și îndeplinesc cerințele ANSI VI pentru performanța de etanșare.
Mediu chimic care conține particule: Potrivit pentru modele de etanșare dură (cum ar fi D343H -16 C), oțel inoxidabil sudat cu placa de supapă, rezistența la uzură a crescut cu 50%.
