Descrierea valvei de fluturi acționate electrice
Valva de fluture electrică este o supapă care este condusă de un actuator electric pentru a roti o placă circulară de fluturi. Placa de fluture se rotește în jurul axei supapei 0 grad -90 pentru a obține reglarea de deschidere și închidere sau debit a mediului conductei. Funcțiile sale de bază includ:
Control rapid: rotația de 90 de grade poate completa deschiderea completă sau acțiunea completă de închidere, viteza de răspuns rapid, adecvată pentru sistemele de control automat.
Design de rezistență la flux: Când este complet deschis, grosimea plăcii fluture este singura rezistență la fluxul mediului, iar pierderea de presiune este doar 1/3 din supapa de poartă cu același diametru.
Caracteristici de structură și design
Componente principale:
Corpul supapei: din fontă, fier ductil sau oțel inoxidabil (cum ar fi 3 0 4/316), conexiunea flanșă sau clemă respectă standardele GB/ANSI, iar intervalul de presiune este 1. 0-4. 0MPA.
Placă de butterfly: structură în formă de disc, tip de etanșare tare de suprafață de suprafață carbură de tungsten, etanșare moale de tip PTFE încorporată sau inel de etanșare de cauciuc.
Drive and Sigilt:
Electric Actuator: acceptă tipul de comutator (220V AC) sau tipul de modulare (4-20 semnal MA), cuplul acoperă 50-2000 n · m, cu rezistență la explozie (exdⅱbt4) și nivel de protecție IP67.
Solution Solution de etanșare Double:
SEALLASTIC SEAL: cauciuc nitril sau scaun de supapă PTFE, nivel de scurgere până la VI, temperatura aplicabilă -20 grad ~ 150 grade .
Sigiliu dur metal: oțel inoxidabil cu mai multe straturi + structură de grafit, rezistență la temperatură ridicată până la 450 de grade, rezistentă la eroziunea media granulară.
Specificația valvei de fluturi acționate electric
|
Mediu folosit |
apă, ulei, lichid, abur, etc. |
|
Temperatura fluidă |
-10 grad ~ 425 grad |
|
Presiunea de lucru |
0. 3-2. 5mpa |
|
Materialul de caroserie al supapei |
oţel inoxidabil |
|
Dimensiunea conexiunii |
2 "-24" |
|
Diametru (mm) |
Dn 50-600 |
|
Material de sigilare |
oţel inoxidabil |
|
Placă de supapă cu fluturi |
fontă sau oțel inoxidabil |
|
Actuator electric |
Tip de tip, tip de reglementare, tip de contact pasiv, tip de ieșire a semnalului de deschidere, |

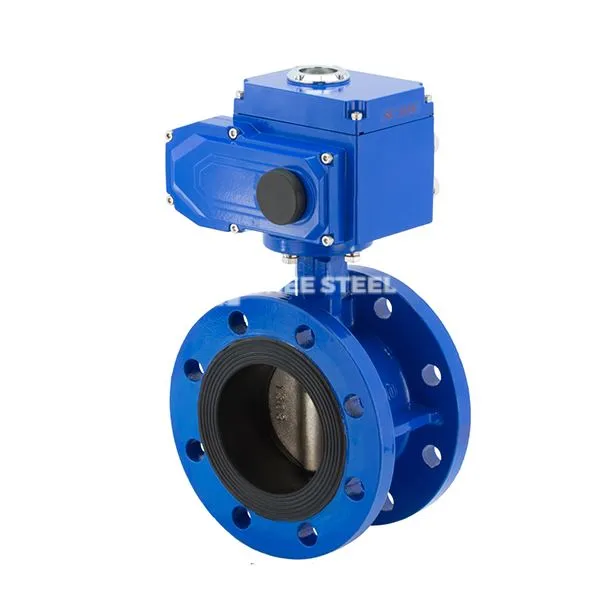

Valvă de fluture acționată electrică
Sugestii de selecție:
Mediu de temperatură ridicată și de înaltă presiune: Preferă supapele de fluturi cu etanșare dură (cum ar fi D943W), materialul corpului de supapă trebuie să fie WCB sau 316L din oțel inoxidabil.
Mediile corozive: utilizați valve de fluture căptușite cu fluor (căptușeală PTFE), rezistent la acid puternic și coroziune alcalină.
Aplicații
Irigarea agricolă: tipul solar este utilizat pentru sistemele de irigare de economisire a apei, sprijinind telecomanda și filtrarea calității apei.
Sistem energetic: Reglarea conductelor de abur la centralele termice, controlul circulației apei de răcire la centralele nucleare.
Producție chimică: raport de materie primă a reactorului, întrerupere medie corozivă (cum ar fi conducte de transmisie acid și alcalin).
