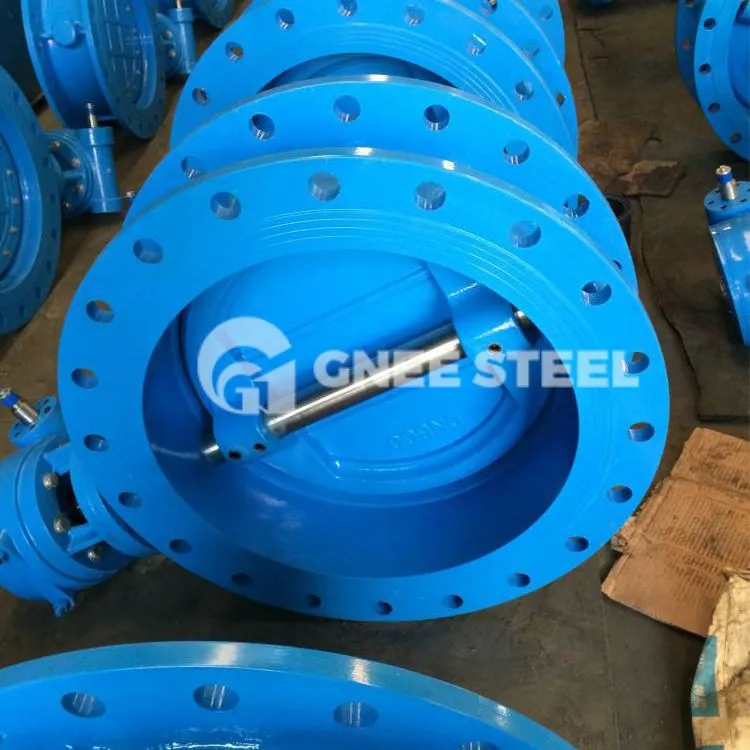

Supapele fluture de înaltă performanță cu flanșă sunt potrivite în special pentru supapele cu diametru mare. Sunt utilizate pe scară largă în domeniul reglării cu diametru mare. Când supapa fluture de tip flanșă este complet deschisă, rezistența la curgere este mică. Când unghiul de deschidere al plăcii fluture este între aproximativ 15-70 grade, supapa fluture cu flanșă poate controla debitul mediu foarte sensibil. În plus, deoarece placa fluture a supapei fluture cu flanșă are proprietăți de ștergere în timpul rotației, acest tip de supapă poate fi utilizat în conducte cu medii de particule suspendate. În funcție de rezistența sigiliului, acesta poate fi folosit și pentru pulberi. și conducte de medii granulare.
| Standarde | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materiale | Oțel carbon, oțel inoxidabil, aluminiu bronz, monel, hastelloy, titan, duplex, super duplex și alte oferte speciale |
| Evaluări de presiune | ANSI 150# până la ANSI 1500# |
| Intervalele de dimensiuni | 2" până la 140"- 50mm până la 3500mm (dimensiuni mai mari la cerere) |
| Încheie conexiunile | RF, RTJ |
| Inele de scaun opționale | RPTFE rezistent; INCONEL cu scaun metalic (securitate la foc la cerere) |
| Actiuni | Manual, pneumatic, electric, hidraulic (contragreutate) și electro-hidraulic |
Supape de înaltă performanță
- Caracteristici
Design de închidere strânsă.
Materialul corpului supapei dintr-o singură bucată este oțel turnat sau oțel inoxidabil cu o rezistență excelentă la coroziune.
Tija dintr-o bucată de înaltă rezistență din A564 Gr. 630/PH 17-4.
Placă de montare ISO 5211 cu arbore pătrat de 2"-12". Conexiunile cu cheie de 14"-24" permit montarea directă a actuatoarelor manuale (pârghie și viteze), pneumatice și electrice.
Configurație cu offset dublu, design cu disc cu unghi conic. Debit maxim, rezistenta minima, asigurand Cv ridicat.
Scaunele supapelor sunt disponibile în cauciuc nitrilic moale (PTFE/RTFE), EPDM, VITON sau scaune de supape ignifuge din metal (A240 Tp 304/316). Atât scaunele moi, cât și cele metalice sunt interschimbabile.
Flanșa presetupei previne distribuția neuniformă a sarcinii care ar putea deteriora etanșarea.
Un design intern de oprire a cursei previne mișcarea excesivă a discului, minimizând posibila deteriorare a scaunului supapei.
Inelele de rezervă sunt disponibile în finisaje de suprafață de la 125 la 200 AARH și sunt compatibile cu design-urile standard și cu garnituri înfăşurate în spirală. Diametrul exterior este încorporat în suprafața de etanșare a garniturii pentru a preveni scurgerile externe.
Mânerul rezistent și 10-placa cu crestătură poziționează discul la opriri unghiulare precise.
