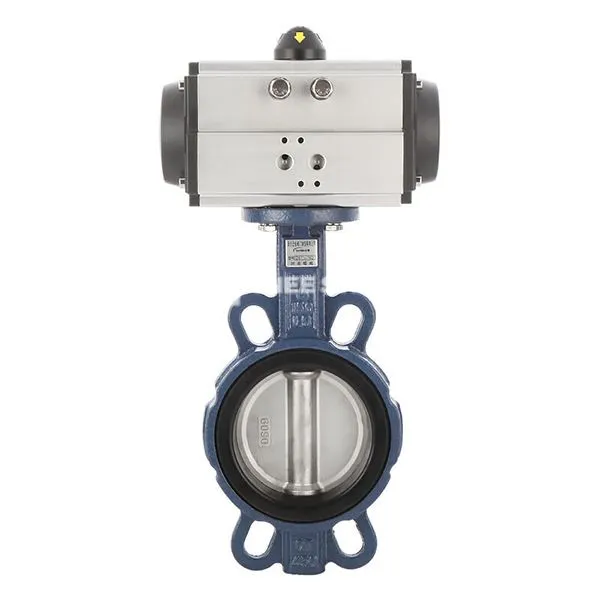

Valvă cu fluturi cu placă cu actuator pneumatic

Valva de fluture de placă cu actuator pneumatic este o supapă care poate fi deschisă și închisă rapid prin rotirea discului de supapă condus de aer comprimat. Este potrivit pentru sistemele de conducte cu spațiu limitat și funcționare de înaltă frecvență. Este utilizat pe scară largă în controlul fluxului și izolarea în câmpurile chimice, energie, alimente etc.

Structura de bază și principiul de lucru

Formular de corp și de conexiune: Forma de conectare:
Design de placă: corpul supapei este fixat între flanșele conductelor cu șuruburi, cu o structură compactă și economisirea spațiului de instalare.
Placa și etanșarea supapei: placa de fluturi adoptă o structură în formă de disc, iar materialul de etanșare poate fi cauciuc nitril (NBR), fluororubber (FKM) sau etanșare tare din metal pentru a răspunde nevoilor diferitelor medii.

Actuator pneumatic:
Actuatoarele cu acțiune dublă/cu acțiune unică: actuatoarele cu acțiune dublă se bazează pe unitatea de sursă de aer bidirecțională, iar actuatoarele cu acțiune unică sunt echipate cu funcția de resetare a arcului (închise automat la pierderea aerului).
‌Drive Mode‌: Transmisia de viteză (AT Series) sau Scotch Fork (Serie AW), cuplul de ieșire până la ‌10 ~ 5000 N · M‌, potrivit pentru calibru DN15 ~ DN1200.
‌
Principiul de lucru
Sursa de aer ({{0}}. 4 ~ 0,6 MPa) schimbă direcția prin supapa solenoidului, împinge pistonul actuatorului să se deplaseze și conduce placa de fluturi pentru a roti ‌90 grade ‌ pentru a realiza deschiderea completă sau închiderea completă.
Mecanism Mecanism de depunere



Valvă de fluturi cu placă cu actuator pneumatic



Aplicații

• Automatizare industrială:

Deconectarea rapidă a conductelor de livrare a materialelor în reactoarele chimice.

Reglarea fluxului de abur în rețelele termice, rezumând la temperaturi ridicate și presiune ridicată.

• Sisteme curate și igienice:

Controlul mediu aseptic al liniilor de umplere a alimentelor și a băuturilor (folosind corpuri de supapă din oțel inoxidabil lustruit în oglindă).
Izolarea rezistentă la scurgeri a solvenților și emulsiilor în echipamentele farmaceutice.

• Protecția mediului și energia:

Conductele de gaze reziduale particulate în sistemele de desulfurizare a gazelor de ardere, cu design de etanșare rezistentă rezistentă la uzură.
Deconectarea de urgență a prizelor de rezervor de GNL, care susține condiții de temperatură scăzută (grad -196).
