Valve de fluturi cu discuri centrate

Valva de fluture cu disc central este supapa de fluture centrală. Caracteristica sa de bază este că axa tulpinii valvei, centrul plăcii fluture și linia centrală a corpului valvei sunt coaxiale. Adoptează un design structural simetric și este potrivit pentru scenarii de control al fluidelor, cu presiune scăzută, temperatură normală și cerințe convenționale de etanșare.

Caracteristici de structură și design

Aspect coaxial cu trei linii:

Axa tulpinii supapei, centrul plăcii fluture și linia centrală a corpului valvei se suprapun complet, iar structura este simetrică și simplă.

Placa de fluturi este un disc (disc central), iar suprafața de contact cu scaunul supapei este un design simetric cu cerc complet.

Componente Componente:

‌Valve Scaun: în cea mai mare parte din materiale elastice (cum ar fi EPDM sau PTFE), bazându -se pe deformarea elastică pentru a obține sigilarea.

Plate Platebutterfly: un disc simetric central, cu o suprafață plană, care trebuie să fie complet echipat cu scaunul supapei pentru a asigura sigilarea.

‌ Mecanismul dedrivei: manual, uneltele de viermi sau funcționarea electrică, este necesar să cooperezi cu un reductor de viteze de viermi pentru a obține poziționarea auto-blocare a plăcii fluture.

Principiul de lucru și caracteristicile de performanță

Mecanism de sigilare:
Placa de fluturi este în contact complet cu scaunul supapei, iar decalajul dintre suprafețele de etanșare este compensat de deformarea scaunului elasticului valvei, bazându -se pe presiunea medie pentru a ajuta sigiliul.
Performanța de etanșare depinde de elasticitatea materialului scaunului valvei și nu este potrivită pentru condiții de înaltă presiune sau de temperatură ridicată.
Comparație pro și contra:
Avantaje:
Structura simplă și costurile scăzute de fabricație.
Unghi mic de deschidere și închidere (mai puțin sau egal cu 90 de grade), funcționare ușoară.
Limitări:
Placa de fluturi și scaunul supapei sunt în frecare continuă, cu o rată de uzură ridicată și o viață scurtă.
Presiunea scăzută aplicabilă (de obicei mai mică sau egală cu 16 bar) și rezistență la temperatură limitată (EPDM mai mică sau egală cu 80 de grade, PTFE mai mică sau egală cu 150 de grade).

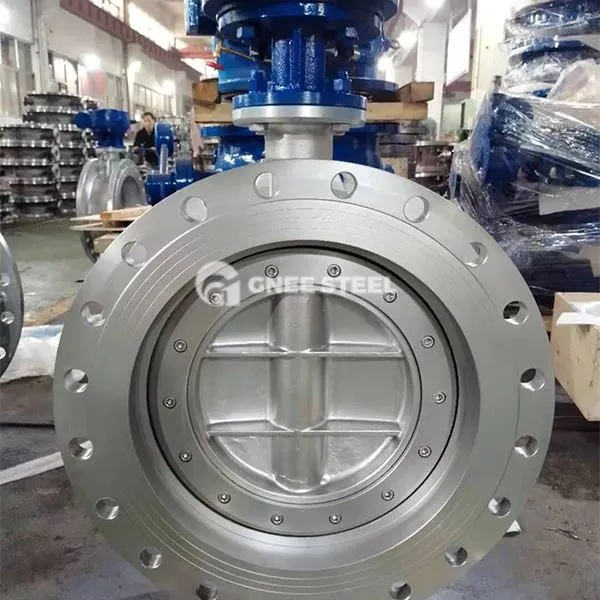

Valve de fluturi cu discuri centrate



Aplicații

Servicii de apă municipală:
Reglarea fluxului cu diametru mare a sistemelor de alimentare și drenaj de apă (DN50 ~ DN1200).
Deschiderea și închiderea controlului de apă curată și țevi de canalizare curată.
Construirea HVAC:
Reglarea de rutină a sistemelor de apă de aer condiționat și a conductelor de protecție împotriva incendiilor.
Utilizare industrială generală:
Interceptarea temperaturii normale, a mediilor non-corozive (cum ar fi aerul și uleiul lubrifiant).
