Descrierea valvei de fluturi cu pulbere

Valva de fluture în pulbere este o supapă special utilizată în sistemul de transmitere a pulberii și a materialului granular. Realizează controlul de deschidere și închidere a conductei prin rotirea plăcii de supapă. Are caracteristicile de etanșare bună, rezistență la uzură și greutate ușoară. Este utilizat pe scară largă în silozuri, transport pneumatic, industrie chimică și prelucrare alimentară.

Parametri de bază și caracteristici structurale
Proiectare de bază:

Material de caroserie a supapei: aliaj de aluminiu turnat (ușor) sau oțel inoxidabil 304/316L (rezistent la coroziune), placa de supapă rotativă adoptă materiale rezistente la uzură polimeri (cum ar fi NBR, PTFE).
‌ Forma de etanșare: etanșare moale (cauciuc sau material polimeric), adecvat pentru cerințele de prevenire a scurgerilor de particule de pulbere.
‌ Mod de acționare: manual, pneumatic (CP101/CP126 Actuator) sau electric, care susține deschiderea și închiderea rapidă.

Specificația valvei de fluturi cu pulbere

Articole Parametru	FOSD -05	FOSD -10	FOSD -16	FOSD -30	FOSD -60	FOSD -125	FOSD -250	FOSD -400
Cuplu de ieșire	50 nm	100 nm	160nm	300Nm	600nm	1250nm	2500Nm	4000Nm
Timp de călătorie evaluat	20S	15S/30S			30S/60S	100S	100S	100S
Unghiul de rotație	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad
Curent de lucru	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Puterea de pornire	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Putere motorie	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Greutate	3 kg	5kg	5,5 kg	8 kg	8,5 kg	15 kg	15,5 kg	16 kg
Putere	AV220V, AC24V, AC110V, AV220, AC380, DC24V (alegeți opțiuni)
Rezistență la izolare	100m/500VDC
Presiunea rezistentă	1500 VAC, un minut
Protecție care intră	IP65/IP67
Unghiul de instalare	360 de grade orice unghi
Interperare electrică	Un G1/2 CNCO, un port de conectare a cablului de alimentare, un port de conectare a firului de semnal
Umiditate ambientală	-30 grad la gradul +60

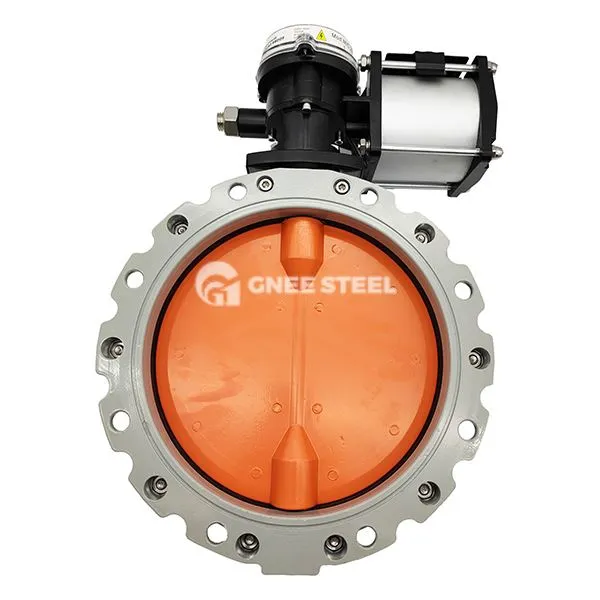

Valvă cu fluturi cu pulbere

Aplicații

Manipularea materialelor de pulbere:
Descărcarea în partea de jos a silozurilor și a coșurilor, folosind gravitația pentru a intercepta materialele.

Ieșirea transportoarelor cu șuruburi sau conducta de transmitere pneumatică pentru a preveni fluxul de material al materialului.

Câmp industrial:

Sistem de amestecare a pulberii de ciment și chimic, rezistent la mediile abrazive.

Condițiile de muncă de calitate alimentară (cum ar fi praful de lapte și amidonul) folosesc corpul supapei din oțel inoxidabil sanitar și conectarea rapidă a instalației.

Specificații de selecție și instalare

Puncte de selecție:
Atunci când conține medii de particule extrem de abrazive, scaunul de supapă înclinat + structura plăcii de supapă de polimer este preferată pentru a reduce blocarea și uzura.

Sistemul de transport pneumatic trebuie să fie asortat cu un actuator pneumatic (presiune {{0}}. 4 ~ 0,6 MPa) pentru a asigura un răspuns rapid.
‌
Cerințe de instalare:
Instalarea orizontală necesită ca axa de rotație a plăcii de supapă să fie perpendiculară pe direcția de gravitație pentru a evita acumularea materialului și defecțiunea sigiliului.

Conexiunea de flanșă folosește garnituri de răni în spirală metalică sau tampoane de silicon de calitate alimentară pentru a îndeplini cerințele de etanșare ale diferitelor suporturi.
