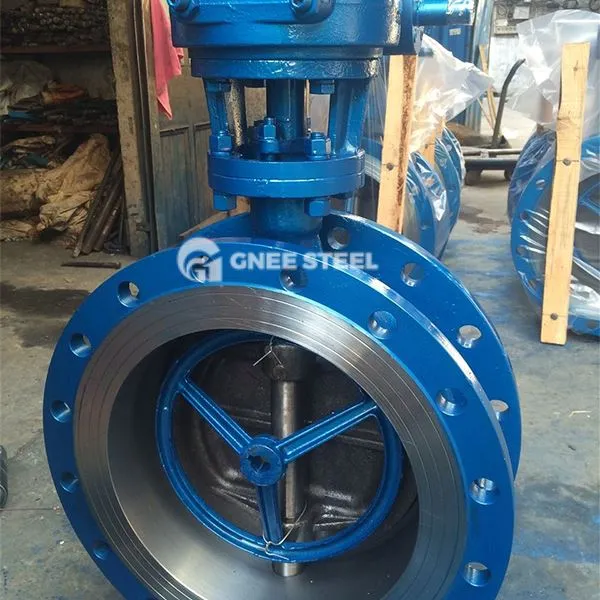

Supapă de fluture offset triplă de sudură cu butuc

Supapa de fluture cu trei offset-offset cu trei offset este o supapă care folosește o structură cu trei elemente și o conexiune finală de sudare. Este utilizat special pentru controlul mass -media sub temperatură ridicată, presiune ridicată și condiții de muncă dure și are capacități de etanșare bidirecționale și caracteristici de viață lungă. Caracteristicile sale principale includ:

Design triplu-Eccentric: Axa tulpinii supapei se abate de la centrul plăcii fluture, centrul corpului valvei și unghiul de înclinare a axei de rotație a scaunului supapei și axa conductei pentru a obține deschideri și închidere fără frecare și scurgeri zero.
‌ Conexiune de distribuire‌: Sudarea cu fundul este utilizată pentru a conecta conducta pentru a evita riscul de scurgere a flanșei. Este potrivit pentru instalarea permanentă și sistemele de conducte care necesită ambalare a izolației.
‌ Rezistent la medii extreme‌: Suprafața de etanșare este sudată cu aliaj dur (cum ar fi aliaj de stellite), cu o rezistență la temperatură de până la 600 de grade, iar nivelul de presiune acoperă PN1.6 ~ PN10MPA‌ (clasa 150 ~ 600).

Avantaje structurale și tehnice

Structura de sigilare
Sigiliu dur din metal cu mai multe straturi: Placa de fluture adoptă o combinație de foi de oțel inoxidabil moale și dur laminat și grafit flexibil, care are atât compensare elastică, cât și rigiditate metalică pentru a se adapta la modificările bruște ale temperaturii.

Siguranța incendiului: Proiectarea structurii din toate metalurile poate menține în continuare integritatea etanșării în timpul focului.

Drive și adaptabilitatea
Mod de acționare: manual de suport, echipament de vierme, pneumatic, electric sau hidraulic, adaptați -vă la cerințele de control de la distanță.

Gama de diametru: Acoperirea DN50 ~ DN2000 (2 "~ 80"), întâlnirea cu scenarii cu flux mare.

Material și proces
Material de caroserie a supapei: oțel carbon (WCB), oțel inoxidabil (304/316L), oțel crom-molibden (WC6/WC9).

Tratament la suprafață: Suprafața de etanșare este cromată sau azotată pentru a spori rezistența la uzură și rezistența la coroziune



Supapă de fluture offset triplă de sudură cu butuc
