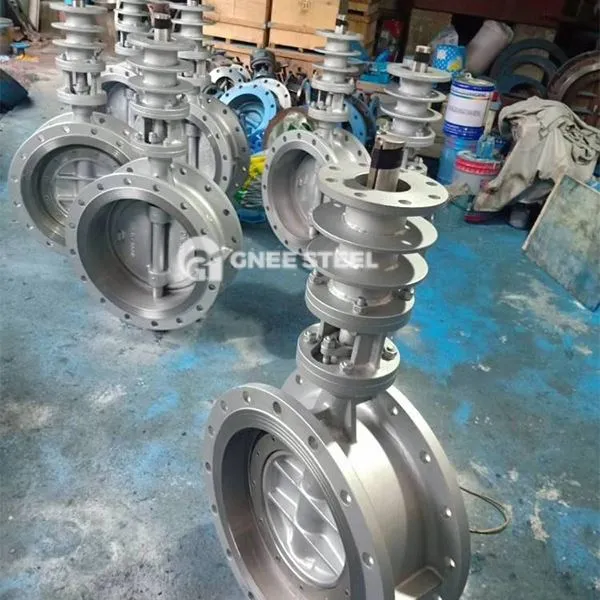

Valvă de fluture de placă de temperatură ridicată

Supapa de fluture de navă de temperatură ridicată este o supapă special utilizată pentru medii de temperatură ridicată (cum ar fi gazul de ardere, aburul, gazul cu temperaturi ridicate). Adoptează structura de conectare a plafonului și realizează deschiderea conductelor și închiderea sau reglarea fluxului prin rotirea plăcii fluture. Este potrivit pentru scene de temperatură ridicată și de înaltă presiune, cu temperatură mai mică sau egală cu 425 grade și presiune mai mică sau egală cu PN16.

Compoziție structurală
Corpul valvei: fabricat din oțel turnat sau oțel carbon, rezistent la temperaturi ridicate și presiune ridicată, iar suprafața poate fi tratată cu anti-coroziune.
Placă de fluture: design simplificat, cu o carbură pe bază de cobalt sau oțel inoxidabil, rezistent la uzură și rezistent la eroziune.
Structura de etanșare: etanșare tare din metal cu trei elemente (placă de supapă și scaun de supapă Contact oblic oblic), performanța de etanșare crește odată cu creșterea presiunii.
Mecanism de acționare: suportă manual (echipament de viermi, mâner), funcționare pneumatică sau electrică, iar unele modele sunt echipate cu funcție de auto-blocare.
Metoda conexiunii: design flanșă de placă, fixat direct cu conducta prin șuruburi de știft, structură compactă.



Valvă de fluture de placă de temperatură ridicată



Avantaje și dezavantaje

Avantaje:
Stabilitate puternică în condiții de temperatură ridicată și de înaltă presiune și o performanță mai bună de sigilare decât valvele de fluturi sigilate moi.
Întreținere convenabilă, nu este nevoie să dezasamblați corpul supapei pentru înlocuirea inelului de etanșare, reducerea costurilor de oprire.
O toleranță bună la mediile prăfuite și care conțin particule (cum ar fi gazul de ardere și gazele de cărbune).

Dezavantaje:
Supapele cu diametre mici (sub DN200) au o rezistență mare la flux datorită grosimii plăcii fluture.
Cavitația este predispusă să apară în starea pe termen lung pe jumătate deschisă, ceea ce duce la deteriorarea plăcii fluture sau a suprafeței de etanșare.
Costul de fabricație este mai mare decât cel al supapelor obișnuite de fluturi sigilate de cauciuc.

Precauții
Cerințe de selecție:
Selectați materialul caroseriei supapei în funcție de temperatura medie (cum ar fi oțelul turnat rezistent la 425 grade, rezistent la oțel carbon la 300 de grade).
Pentru mediile care conțin particule, este necesar să acordăm prioritate suprafeței de fluturi din carbură.

Specificații de instalare:
În timpul instalării, flanșele conductelor trebuie aliniate și șuruburile trebuie strânse uniform pentru a evita forța inegală pe corpul supapei.
Evitați placa de fluturi într -o stare de accelerație de 15 grade ~ 75 grade pentru o lungă perioadă de timp pentru a preveni cavitația.
‌ Management Management ‌:
Verificați în mod regulat uzura suprafeței de etanșare și adăugați lubrifiant la fiecare șase luni.
În mediile cu temperaturi ridicate, trebuie să fie înlocuit riscul de deformare a tulpinii supapei, iar ambalajele rezistente la temperaturi ridicate trebuie înlocuită, dacă este necesar.
