API 609 Triple offset Butterfly Valve Descriere
API 609 Valva de fluturi excentrică triplă este o supapă industrială proiectată pe baza structurii triplice excentrice.
Structura și designul
Triple Principiul excentric
Axa tulpinii supapei se abate de la centrul plăcii fluture și din centrul corpului valvei, iar axa de rotație a scaunului supapei formează un unghi înclinat cu axa canalului corpului de supapă, obținând deschiderea și închiderea fără frecare și scurgeri zero.
Suprafața de etanșare adoptă o structură oblică de con. Când sunt închise, placa de fluturi și scaunul supapei contactează doar în poziția finală, reducând uzura și prelungind viața.
Tehnologie de sigilare
Multi Layer Composite Sigilt: Inelul de etanșare al plăcii fluture poate fi selectat din stivuirea metalului (cum ar fi 304/316+ grafit) sau materiale moi (PTFE/PPL), luând în considerare compensarea rigidă de temperatură ridicată și etanșare elastică.
Proiectare de siguranță a focului: Structura All-Metal menține în continuare integritatea etanșării în timpul incendiului, respectând standardele industriale de protecție împotriva incendiilor.
Standarde și specificații de proiectare
API 609 Conformitate : Acoperă proiectarea, lungimea structurii, conexiunea flanșei și cerințele de testare a scurgerilor, adecvate pentru nivelurile de presiune din clasa 150 ~ 600 (PN10 ~ PN100).
Lungimea structurală
Standarde TEST: Testul de performanță de etanșare este efectuat conform API 598, iar nivelul de scurgere îndeplinește ANSI B16.104 Clasa VI (scurgeri zero) .
API 609 Triple offset Butterfly Valve Specificație
|
Dimensiunea portului |
Dn 10- dn2000 |
|
Garanție |
24 de luni |
|
Locul de origine |
China |
|
Henan |
|
|
Putere |
Pneumatic, electric, manual, hidraulic |
|
Temperatura mass -media |
Temperatură ridicată, temperatură scăzută, temperatură medie, temperatură normală |
|
Nume de marcă |
Gnee |
|
Structura |
FLUTURE |
|
Media |
Gaz, apă, ulei, acid |
|
Suport personalizat |
OEM, ODM, OBM |
|
Material de disc |
Oțel carbon, oțel inoxidabil, molibden crom |
|
Material scaun |
NBR/EPDM/PTFE/Viton/Silicon etc. |
|
Acoperire |
Personalizat |
|
Standard final |
PN6/10/16/22/21/150LB/JIS5K/10K/AS2129 Tabelul D/E/F. |
|
Material corporal |
Oțel carbon, oțel inoxidabil, crom molibdeum st |
|
Material tulpină |
2CR13, 1CR13, oțel inoxidabil, molibden crom |
|
Culoare |
Personalizat la cerere |
|
Sigilați presiunea de testare |
0. 66mpa -4. 4mpa, 1.1mpa, 1.76mpa, 2.2mpa |
|
Presiunea testului de coajă |
{{0}}. 9mpa -6. 0 MPA, 2.4mpa, 3.0mpa |
|
Pachet de transport |
Carcasă din lemn |

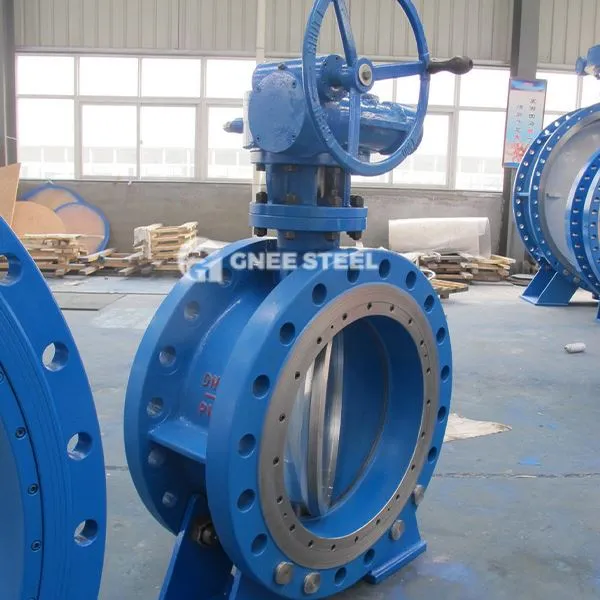

API 609 Triple Offset Valve fluture
