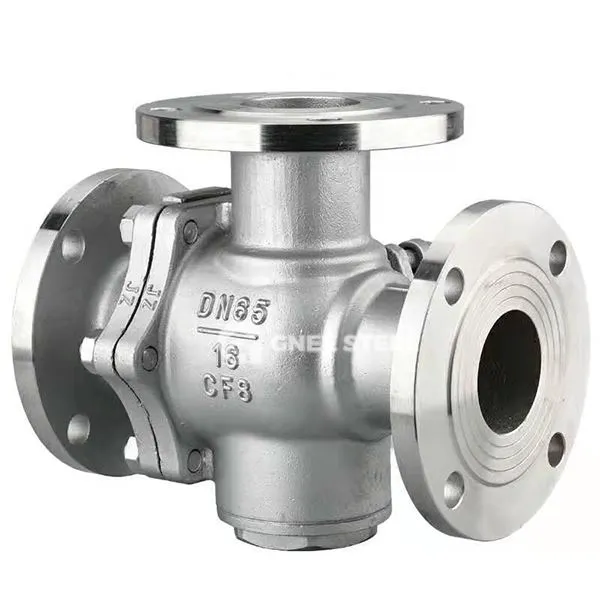

Valva cu minge cu trei sensuri

Supapa cu bilă cu trei căi din oțel inoxidabil este un element de control al conductelor cu oțel inoxidabil (cum ar fi 304, 316L etc.) ca material principal. Mingea poate fi rotită 90 de grade pentru a obține devierea, confluența sau comutarea direcției de flux mediu. Caracteristicile sale structurale principale includ:

‌ Flow Channel Design‌:
‌L canal de flux de tip ‌: Realizați comutarea cu unghi drept al direcției de flux mediu (cum ar fi intrare → ieșire de ieșire A/B Comutarea);
‌T Tip de tip Canal de flux-Susțineți diversiune sau confluență medii în trei sensuri, adecvat pentru controlul complex al procesului.
System System‌:
Sigiliu moale (scaunul de supapă PTFE/EPDM): obțineți scurgeri zero, temperatura aplicabilă -30-180 grad;
Sigiliu metalic Hard (cum ar fi acoperirea cu carbură de tungsten): rezistă la condiții de muncă extreme de gradul -196-450.

Avantaje
‌ Rezistență la coroziune‌:
304 Oțelul inoxidabil este potrivit pentru medii corozive obișnuite (cum ar fi acidul slab, vaporii de apă);
Oțelul inoxidabil 316L conține molibden, iar rezistența sa la coroziunea ionilor clorură este crescută de 3-5 ori, potrivită pentru apa de mare și medii acid puternice.
Caracteristici fluid‌:
Proiectarea cu aleză completă reduce rezistența la flux, eficiența fluxului mai mare sau egală cu 99%;
Lustruirea de suprafață (RA mai mică sau egală cu 0. 8 μm) respectă standardele de igienă de calitate alimentară.
‌ Conveniență operațională‌:
Deschidere rapidă și închidere rapidă de 90 de grade, cuplu mai puțin sau egal cu 20 n · m (sub DN50);
Sprijină controlul manual, electric sau pneumatic, timpul de răspuns mai mic sau egal cu 2 secunde (tip pneumatic).



Valva cu minge cu trei sensuri



Aplicații
Controlul proceselor chimice: transportul alternativ al acidului și alcalinului în reactoare (cum ar fi 98% acid sulfuric concentrat și 32% alcalin lichid); Diversiunea și controlul confluenței sistemelor de tratare a apelor uzate.
Protecția energetică și a mediului: Sistem de distribuție a apei de răcire a centralelor nucleare; Gestionarea mass-media cu salitate ridicată a echipamentelor de desalinizare a apei de mare.
Alimente și farmaceutice: transportul sanitar al lichidelor sterile (produse lactate, materii prime farmaceutice).
Puncte de selecție și instalare
Selectarea materialelor: 316L Material + Scaunul de supapă de acoperire ceramică este preferat în medii extrem de corozive; Tipul de etanșare din metal dur este necesar pentru conductele cu abur la temperaturi ridicate (＞ 200 grade).
Metoda de conexiune: conexiune filetată (dn 15- dn50): instalare ușoară, potrivită pentru conducte mici; Conexiune de flanșă (dn 65- dn300): nivelul de rezistență la presiune poate ajunge la PN40, potrivit pentru sisteme industriale de înaltă presiune.
‌ Specificații de instalare‌:
Instalare orizontală și rezervă spațiu de funcționare de 90 de grade pentru mânerul supapei;
Interfețele filetate trebuie înfășurate cu bandă brută + etanșare, iar conexiunile de flanșă folosesc garnituri de rană grafit;
După instalare, este necesar un test de presiune de lucru de 1,5 ori, iar presiunea trebuie menținută timp de 10 minute fără scurgeri.
