Descrierea robinetului cu mingea pneumatică cu 3 căi
Supapa pneumatică cu trei căi este o supapă cu bilă cu trei căi condusă de aer comprimat. Actuatorul pneumatic realizează rotația de 90 de grade a mingii pentru a completa comutarea, devierea sau confluența direcției de flux mediu. Categoriile sale de bază includ:
L canal de flux de tip : conectează două canale reciproc perpendiculare pentru comutarea în unghi drept al direcției de flux mediu (cum ar fi intrare → ieșire de ieșire A/B Comutarea);
T-Type Flux Channel
Structura de bază și parametrii tehnici
Structura MAIN:
Valve Material Body: Oțel inoxidabil (304/316L), oțel turnat, etc., rezistența la coroziune este potrivită pentru mediile chimice și marine;
System System:
Sigiliu moale (scaunul de supapă PTFE): nivelul scurgerii atinge VI, temperatura aplicabilă -30-180 grad;
Garnitura metalică: Temperatura rezistă -196-450, potrivită pentru condiții de temperatură ridicată și de înaltă presiune. Actuator pneumatic:
Timpul de răspuns al unității cilindrilor este mai mic sau egal cu 2 secunde, suporând 0. 4-0. 6MPA presiune sursă de aer;
Pozitorul supapei (cum ar fi poziționatorul electro-pneumatic) poate fi instalat pentru a obține o reglare precisă a debitului și un control automat.
Parametri tehnici:
Diametrul nominal: dn 15- dn300;
Nivel de rezistență la presiune: tip convențional 1. 6-6. 4MPA, tip personalizat de înaltă presiune până la 31,5mpa;
Metoda de conexiune: flanșă (dn 65- dn300), thread intern (dn 15- dn50).
Specificația pneumatică a robinetului cu minge 3 căi
|
Articol |
3 căi L port t port din oțel inoxidabil cu flanșă cu flanșă supapă de control cu aburi |
||
|
Interval de mărime |
1/2 "~ 8", DN15 ~ 200 |
||
|
Mod de acțiune |
Actionare dublă, revenire de primăvară (acțiune unică) |
||
|
Presiune de funcționare |
1,6 ~ 6,4mpa |
||
|
Presiunea de alimentare cu aer |
2,5 până la 8 bar |
||
|
Durată de viaţă |
1, 000, 000 (1 milion) de ori |
||
|
Unghiul de rotație |
90 de grade ± 4 grade |
||
|
Material corporal |
SS304, SS316, SS316L |
||
|
Material de bază |
SS304, SS316, SS316L |
||
|
Material de sigilare |
Ptfe: -30 grad ~ 180 grad, ppl: -30 grad ~ 250 grad |
||
|
Numărul de moduri |
Portul L 3 Ways sau portul T |
||
|
Conexiune finală |
Capăt flancat |
||
|
Media aplicabilă |
Controlul apei, aerului, gazului, petrolului, lichidului |
||
|
Acționare opțională |
Manual, acționat electric sau acționat pneumatic |
||
|
Accesorii opționale |
Valvă solenoidă Namur, comutator de limită, FRL, indicator de poziție, dispozitiv manual |
||
|
Aplicație |
Alimente și băuturi, apă și ape uzate, apă ultra pură, desalinizare, chimice, textile, farmaceutice, pulpă și hârtie, minerit, cazan și energie electrică |
||

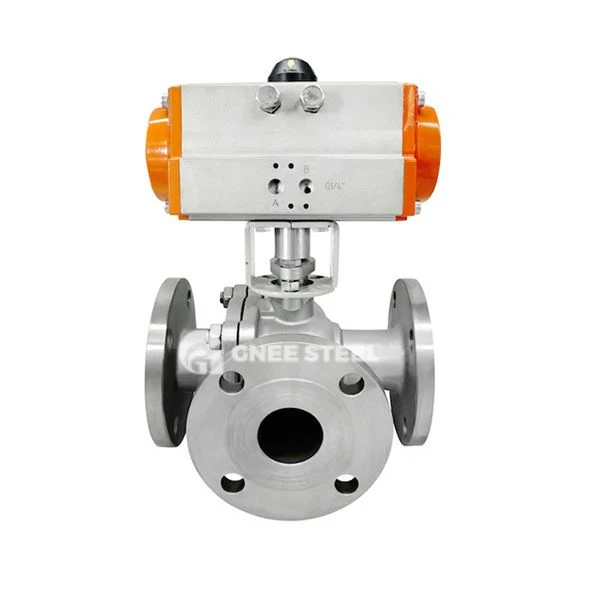

Valvă pneumatică cu 3 drumuri
Aplicații și avantaje
Câmp industrial:
Controlul proceselor chimice: comutarea medie multi-canal a reactoarelor (cum ar fi alternarea acidului și transportul alcalin);
Sistem energetic: distribuția apei de răcire a centralelor nucleare, controlul de convergență al conductelor cu abur la temperaturi ridicate;
Inginerie pentru protecția mediului: grupul de valve de divergență de stații de canalizare, reglarea salinității echipamentelor de desalinizare a apei de mare.
Avantaje de bază:
Răspuns rapid: deschiderea și timpul de închidere a unității pneumatice mai puțin sau egal cu 3 secunde, potrivit pentru scenarii de operare de înaltă frecvență;
Rezistență puternică de coroziune: 316L corpul supapei din oțel inoxidabil are 3-5 ori mai mare rezistență la coroziune a ionului clorură;
Standard ridicat de igienă: lustruirea oglinzilor (RA mai mică sau egală cu 0. 8μm) îndeplinește cerințele aseptice ale industriilor alimentare și farmaceutice.
