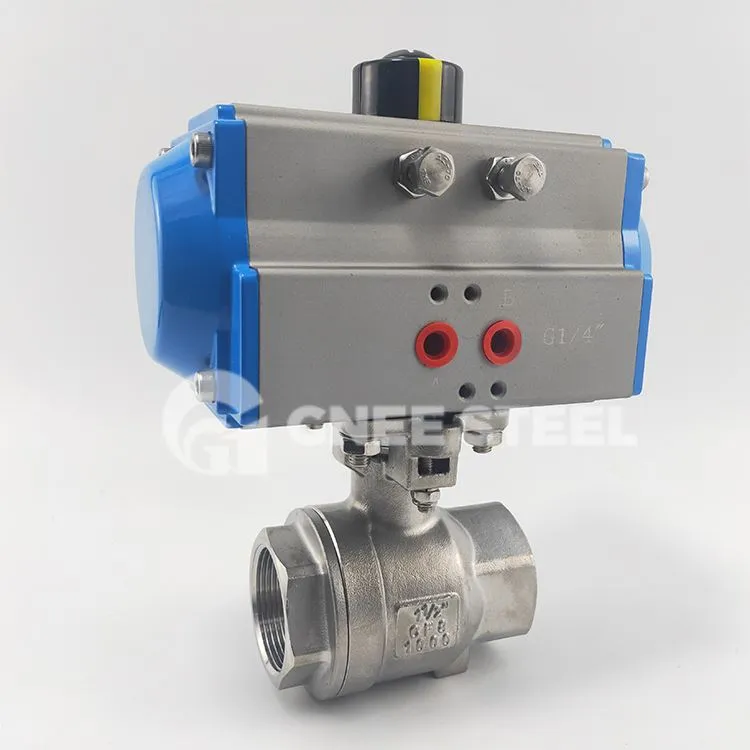

Robinetul pneumatic cu bilă cu filet intern este alcătuit dintr-un actuator pneumatic cu piston cu acțiune dublă (sau simplă) și o supapă cu bilă cu filet intern. Corpul supapei poate fi împărțit în tipuri integrale, din două piese sau din trei piese. Scaunul supapei adoptă o structură de etanșare elastică pentru etanșare fiabilă și deschidere și închidere ușoară. Tija supapei folosește o structură încărcată în jos cu etanșare inversată pentru a preveni impactul în timpul presiunii anormale în cavitatea supapei. Actuatorul pneumatic folosește materiale cu frecare redusă pentru manșonul rulmentului, iar suprafețele interioare și exterioare ale corpului cilindrului sunt supuse unui tratament anticoroziv anodizat dur, prelungind semnificativ durata de viață a cilindrului. Acest produs oferă performanțe stabile și găsește o aplicație largă în sectoare precum petrochimie, metalurgie, energie electrică, industria ușoară, medicină și altele.
Capătul filetat al supapei cu bilă pneumatică Specificații
|
Diametru nominal DN |
DN10-DN100, 1/2" -4" |
|
Presiune nominală (MPa) |
PN1.6 , 2.5 , 4.0 , 6.4 MPa |
|
Forma corpului supapei |
Corp de supapă din trei piese turnat și corp de supapă din două piese |
|
Tipul conexiunii |
Filet exterior, BSP, NPT, |
|
Sigilii |
Inele sferice „O”. |
|
Caracteristicile debitului |
Tip aproximativ de deschidere rapidă |
|
Gama de mișcare |
0 -90 grad |
|
Scurgerea scaunului |
Conform ANSI B16.104, mai puțin de 0,01% din KV nominal (etanșare moale: scurgere zero) |
|
Eroare de bază |
Cu poziționator: mai puțin de ±2% din cursa completă |
|
Reacție |
Cu poziționator: mai puțin de 2% din cursa completă |
|
metoda de control |
Control comutator cu două poziții, control cu feedback 4-20mA |
|
Model de actuator |
Seriile AT , AW servomotoare pneumatice cu acțiune simplă și dublă |
|
Presiunea de alimentare |
0.4 -0.7MPa |
|
Interfață sursă de aer |
G1/4" , G1/8" , G3/8" , G1/2" |
|
Temperatura ambientala |
-30 -+70 grad |
|
Forma de acțiune |
Servomotoare cu acțiune simplă: aer închis (B) -poziție supapă deschisă (FO) la degazare; cu aer deschis (K) -poziţia supapei închisă (FC) când este degazată |
|
Servomotoare cu dublă acțiune: tip închis cu aer (B) -menținerea poziției supapei (FL) la degazare; tip deschis cu aer (K) -menținerea poziției supapei (FL) atunci când este degazat |
