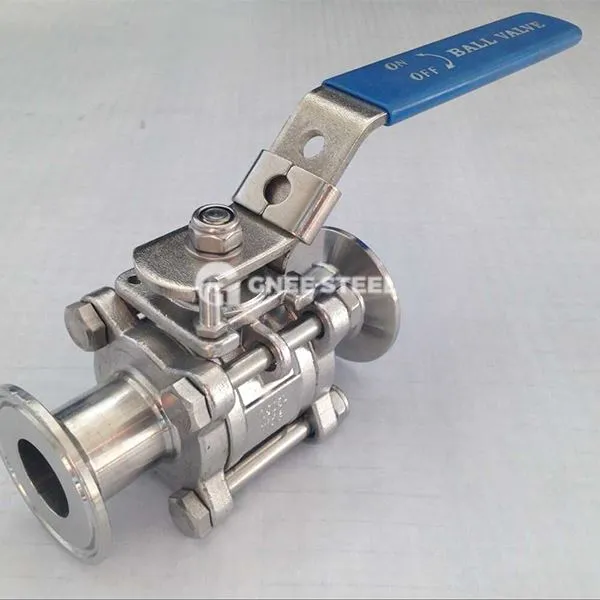

3- supape cu bilă filetate

Valva cu bilă filetată cu trei piese este formată dintr-un corp de supapă, un capac de supapă și un corp de supapă intermediară. Este conectat la conductă prin fire (fire sau fire interne). Mingea se rotește 90 de grade în jurul tulpinii supapei pentru a deschide și închide mediul sau regla debitul. Este potrivit pentru condițiile de muncă curate de particule curate sau de joasă presiune.

Structura sa principală include:

‌ Three Piese Design‌: Corpul supapei este împărțit în capacele valvei stânga și dreapta și un corp de supapă intermediară, care este ușor de dezasamblat și întreținut, iar inelul de etanșare poate fi înlocuit rapid;
Conexiune ‌ Threded‌: folosește fire interne (cum ar fi dn 15- dn100) sau interfețe filetate, care sunt potrivite pentru scenarii de instalare compactă, iar suprafața de etanșare este fixată direct pe conductă;
‌Ball and SEAL‌: Suprafața bilei este lustruită (RA mai mică sau egală cu 0. 8μm) și este asortată cu inele de etanșare PTFE sau cauciuc, iar nivelul de scurgere ajunge la nivelul ANSI VI‌

Complicație standard:

Grosimea peretelui corpului: ro 12516-1/2/3

Filetat: BS 21 (BSP)/BSPT/ISO 228-1 g/Din 2999/ISO 7-1 rp

Butt Weld: B 16.25

Soluție de priză: B 16.11

Material corporal: WCB, CF8, CF8M

Testarea presiunii: EN 12266 sau API598

Specificații:

Conexare finală: filetat, sudare cu fund, sudură priză

Presiuni de lucru: 1/2 "~ 2" 1000 PSI 2-1/2 "~ 4" 800 PSI

Temperatură: -20 la 180 de grade

Caracteristici și avantaje

Avantaje structurale:
Rezistență scăzută a fluxului: design cu diametrul complet, rezistență la fluid aproape de secțiunea de țeavă dreaptă, potrivită pentru scenarii cu flux ridicat;
Deschidere rapidă și închidere: operație de rotație de 90 de grade, acceptă un acționare manuală, pneumatică sau electrică, timp de răspuns mai mic sau egal cu 1 secundă.
Parametri de performanță:
Interval de presiune: pn1. 0 ~ pn25 (model de etanșare dură), potrivit pentru conducte de presiune medie și de înaltă presiune;
Adaptabilitatea temperaturii: -20 gradul ~ 180 grade (sigiliu moale), sigiliul dur poate atinge 300 grade.
Întreținere convenabilă:
Structura din trei piese poate fi separată și dezasamblată, iar scaunul supapei sau inelul de etanșare poate fi înlocuit fără instrumente speciale.



3- piesăFiletatSupape cu bilă



‌Key Puncte pentru selecție‌:

‌Medium Caracteristici‌: Alegeți sfera de etanșare tare sau placare a aliajului atunci când conține particule, iar sigiliul moale este potrivit pentru fluid curat; ‌

Standard de conexiune ‌

Modul de acționare
