Descrierea produselor
Supapele cu bilă criogenice sunt proiectate pentru mediile criogenice din instalațiile de procesare criogenică, cum ar fi gazele lichide CO2, N2, Ar, O2 gaz natural (GNL). Supapa dispune de un sistem de inel de scaun cu arc care asigură o schimbare ușoară a bilei la temperaturi de până la -200 grade . În plus, supapa cu bilă are un sistem integrat de reducere a presiunii, un arbore de comutare rezistent la explozie, practic fără spații moarte și o etanșare a bucșei de oprire precomprimată în conformitate cu standardele TA-Luft pentru a asigura fiabilitatea maximă a procesului.
Supapele cu bilă criogenice sunt fabricate special pentru aplicații extrem de joase și criogenice. Supapa este proiectată cu o extensie de capotă integrală care împiedică lichidele criogenice să ajungă la garnitura tijei, provocând fierberea lichidului și transformarea în gaz. Acest lucru minimizează pierderea de energie de-a lungul prelungirii și previne defectarea supapei. Integritatea structurală a supapei minimizează deformarea termică a componentelor interne cauzată de schimbările de temperatură, asigurând cele mai înalte niveluri de performanță pentru închiderea etanșă în zonele critice de GNL.
Specificație
|
Dimensiuni |
DN 10 - DN 150 |
|
Clasele de presiune |
PN 10 - PN 40, clasa ASME 150/300 lbs, etanș la vid |
|
Temperatura de Operare |
- 200 grade până la + 200 grade |
|
Dimensiunea față în față |
(Versiune cu flanșă EN 10921) EN 558 seria 1, EN 558 seria 27, ANSI B16.10 |
|
Capetele de sudura |
Filet interior EN 10226-1, filet interior DIN ISO 228-1 |
|
Caracteristici speciale |
Accesoriu de crioizolare pentru medii criogenice, cum ar fi gazele lichide (CO2, N2, GNL) |
|
Flanșă de montare |
DIN EN ISO 5211 |
|
Test |
DIN EN 12266-1 |
Domenii de aplicare
Gaz natural lichefiat (GNL)
Gaz petrolier lichefiat (GPL)
Oxigen lichefiat
Hidrogen lichefiat.
Industria separarii aerului
Caracteristici și beneficii de design
Designul extins al capacului supapei asigură fiabilitatea etanșării și etanșării tijei supapei.
Design placă de drenaj pentru a preveni condensul.
Design antistatic și rezistent la foc.
Cavitatea eliberează automat presiunea, care este potrivită pentru medii explozive și este sigură.
Garniturile cu grafit și etanșările cu buze cu încărcare sub tensiune, certificate API 622, asigură conformitatea cu standardele de emisii fugitive API 624.
Potrivit pentru temperaturi de funcționare de până la -196 grade .
Opțiuni multiple de proiectare a scaunului supapei, potrivite pentru diverse medii și condiții de lucru.
Design opțional cu intrare superioară sau laterală.

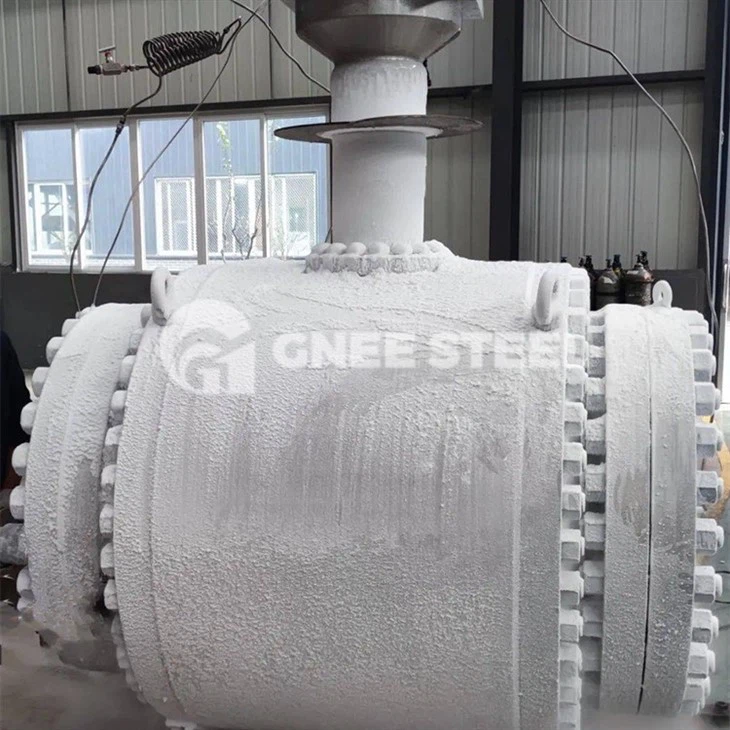

Echipa GNEE Cryo Ball Valve

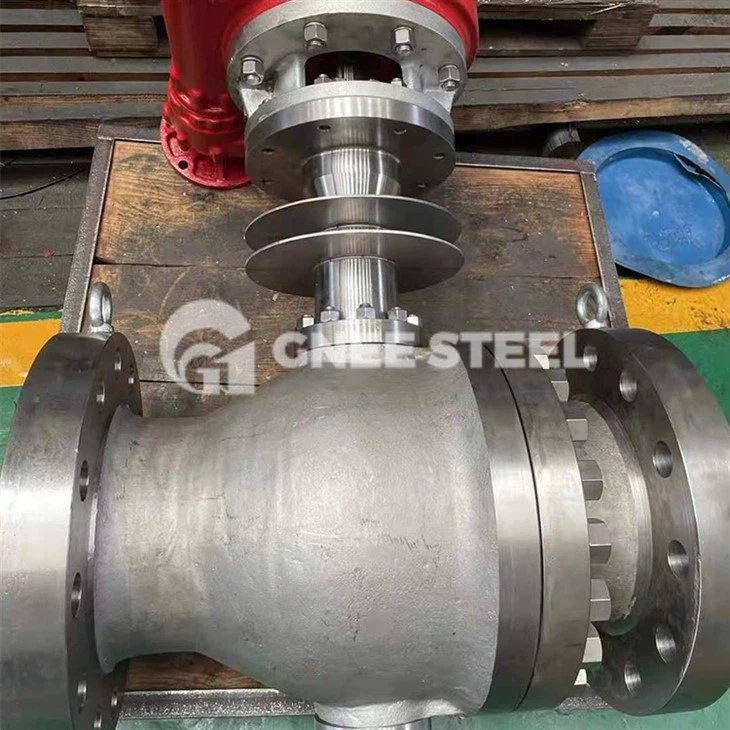

Clienți cu robinete criogenice cu bilă de înaltă presiune GNEE
