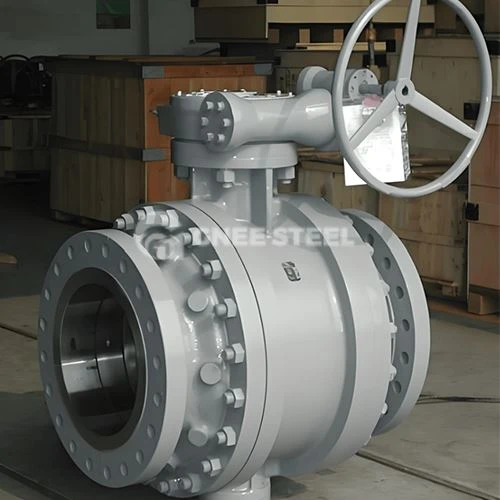

A105N Supapă cu bilă montată pe trunioneste o supapă industrială de-înaltă performanță,-performanță ridicată, concepută pentru sisteme de conducte de-înaltă presiune și-diametru mare.
A105N:Materialul corpului esteOțel carbon forjat ASTM A105, cu „N” semnificând că a suferitNormalizareatratament termic pentru rezistență și structură de cereale îmbunătățite.
Montat pe trunion:Spre deosebire de supapele cu bilă „plutitoare”, bila este fixată în partea de sus și de jos printr-un pivot (pivot). Presiunea fluidului forțeazăscauneîmpotriva mingii pentru a crea o etanșare, mai degrabă decât a forța mingea împotriva scaunelor. Acest design reduce în mod semnificativ cuplul de operare și previne uzura scaunului în aplicațiile de-înaltă presiune.
Nu sunteți sigur despre cerințele de cuplu pentru serviciul de-înaltă presiune?Contactați inginerii noștri pentru date detaliate despre cupluși sfaturi de selecție pentru supapele trunnion A105N.
Informații detaliate
| Componentă | Descriere |
| Materialul corpului | ASTM A105N (oțel carbon forjat, normalizat) |
| Trim intern | De obicei, oțel inoxidabil (304/316) sau oțel carbon cu ENP (placare cu nichel fără electro) |
| Materialul scaunului | Scaun moale (PTFE, RPTFE, DEVLON, PEEK) sau scaun metalic (Carbură de tungsten/Stellit) |
| Operațiunea | Pârghie, cutie de viteze, actuator pneumatic sau actuator electric |
| Terminați conexiunile | Flanșă (RF, RTJ) sau sudură-cap la cap (BW) |
| Gama de dimensiuni | 2" la 48" (NPS 50 la NPS 1200) |
| Clasa de presiune | Clasa 150, 300, 600, 900, 1500, 2500 |
Specificații
Supapele cu bilă trunion A105N sunt fabricate și testate conform standardelor internaționale ale industriei:
Proiectare și fabricație: API 6D/ ASME B16.34 / ISO 14313
Dimensiuni față-la-față:ASME B16.10 (Dimensiuni standard pentru interschimbabilitate)
Dimensiuni flanșă de capăt:ASME B16.5 (Până la 24") / ASME B16.47 (26" și mai sus)
Capetele-sudate cap la cap:ASME B16.25
Testarea presiunii:API 6D / API 598 (Asigură scurgeri zero)
Siguranța la incendiu:API 607 / API 6FA (Asigură că supapa rămâne etanșă în timpul unui incendiu)
Conformitate NACE:MR0175 (Opțional, pentru medii cu gaz acru/coroziv)
Caracteristici
Cuplu de operare scăzut:Deoarece bila este ancorată de trunion, presiunea fluidului nu împinge bila în scaunul din aval. Acest lucru permite o operare lină și ușoară chiar și sub presiune maximă.
Blocare dublă și sângerare (DBB):Majoritatea supapelor trunnion API 6D asigură o etanșare atât pe partea din amonte, cât și pe cea din aval simultan. Acest lucru permite cavitatea corpului să fie aerisită sau drenată în timp ce supapa este în poziția închisă.
Reducere automată a presiunii din cavitate:Dacă presiunea din cavitatea corpului crește (de exemplu, din cauza expansiunii termice), scaunele sunt proiectate să împingă ușor înapoi și să evacueze excesul de presiune înapoi în conductă.
Design anti-static:Arcurile încorporate- asigură continuitatea electrică între bilă, tijă și corp pentru a preveni scânteile de la electricitatea statică.
Blow-Tulja Proof:Tija este introdusă din interiorul corpului și este proiectată cu un umăr, astfel încât să nu poată fi suflată prin presiunea internă.
Injecție de etanșare de urgență:Pentru supapele de 6" și mai mari, sunt prevăzute fitinguri de injecție pentru scaune și tijă. Dacă etanșarea primară este deteriorată, poate fi injectată unsoare de urgență pentru a opri o scurgere temporar.
Design sigur-la foc:În cazul unui incendiu care topește scaunele moi, o etanșare secundară metal-la-metal este activată pentru a preveni scurgerile catastrofale.
Fabrică de supape cu bilă montate pe trunion A105N
FAQ
Pentru ce se folosește o supapă cu bilă montată pe trunion?
Supapele cu bilă montate pe trunion sunt utilizate în principal pentruînaltă{0}presiune, diametru- mareaplicații în care sunt necesare oprire-fiabilă și operare ușoară.
Utilizările cheie includ:
Conducte de petrol și gaze:Transportul-pe distanțe lungi de țiței și gaze naturale.
uzine petrochimice:Manipularea fluidelor și gazelor cu presiune înaltă-în rafinării.
Oprire critică-:Folosit acolo unde este necesar un cuplu de operare scăzut pentru a permite actuatoare mai mici și mai eficiente.
Blocare dublă și sângerare (DBB):Folosit în sistemele care necesită etanșare pe ambele părți ale supapei pentru a aerisi în siguranță cavitatea corpului.
Care este diferența dintre o supapă cu bilă plutitoare și o supapă cu bilă tip trunnion?
Diferența fundamentală dintre o supapă cu bilă plutitoare și o supapă cu bilă montată pe trunion estecum este susținută mingea și cum creează o etanșare.
| Caracteristica | Supapă cu bilă plutitoare | Supapă cu bilă montată pe trunion |
| Suport minge | Sprijinit doar de scaune | Ancorat de tulpină și trunion |
| Acțiune de etanșare | Mingea se deplasează spre scaun | Scaunele se deplasează spre minge |
| Cuplu de operare | Ridicat (crește cu presiunea) | Scăzut (stabil peste presiuni) |
| Dimensiune tipică | Mic (NPS 1/2 până la 10) | Mare (NPS 2 la 48+) |
| Clasa de presiune | Inferioară (de obicei până la clasa 600) | Ridicat (până la clasa 2500+) |
| Caracteristica DBB | Nu | Da |
| Cost | Mai jos | Superior |
