Supapele cu dop cu presiune echilibrată au un con de dop care este montat cu capul în jos. Există o supapă de reținere pe partea superioară a conului dopului. Când supapa este închisă, din cauza diferenței de suprafață a secțiunii transversale dintre partea superioară și inferioară a conului dopului, uleiul de etanșare de înaltă presiune injectat face ca corpul dopului să fie supus unei forțe de ridicare în sus, astfel încât suprafața de etanșare a corpul dopului și supapa pot fi mai bine etanșate.
|
Tip |
Supapa de dop |
|
mărimea |
8''-36'' |
|
Presiunea de proiectare |
300 lb |
|
Constructie |
Tip lubrifiat, tip inversat, tip presiune echilibrată, cu așezare metalică |
|
Tipul conexiunii |
Conexiune cu flanșă |
|
Operațiune |
Acționat cu viteze |
|
Cod de proiectare |
API 599 |
|
Față în față |
ASME B16.10 |
|
Terminați conexiunea |
ASME B16.5 |
|
Presiune & Temp |
ASME B16.34 |
|
Testare și inspecție |
API 598 |
|
Materialul corpului |
CMB |
|
Interval de temperatură |
-29 grad ~+425 grad |
|
Aplicație |
Apă, petrol, gaz |
Specificație tehnică
| NU. | Nume piesă | Material |
| 1 . | Bolt . | ASTM A193-B7, A320-B8, A{193-B8M |
| 2 | Nuca | ASTM A194-2H, A194-8, A194-8M |
| 3 | Acoperi | ASTM A216-WCB ASTM A217-WC1, WC6, WC9, C5 ASTM A351-CF8, CF8M, CF3, CF3M |
| 4 | Garnitură | Grafit flexibil + oțel inoxidabil, PTFE |
| 5 | Priza | ASTM A216 WCB+N, ASTM A351-CF8, CF8M, CF3, CF3M |
| 6 | Corp | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A{351-CF8, CF8M, CF3, CF3M |
| 7 | Tulpina | ASTM A182-Gr.F6a, ASTM A182-F22, ASTM A{182-F304, F316, F321, F304L, F316L |
| 8 | Inel „O”. | Cauciuc butilic NBR |
| 9 | Ambalare | Grafit flexibil, PTFE |
| 10 | Glandă | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A{351-CF8, CF8M, CF3, CF3M |
| 11 | Cheie | ASTM A47-32510, A216 WCB |
Caracteristicile supapelor de tip dopuri cu presiune echilibrată
1. Structură rezonabilă, etanșare fiabilă, performanță excelentă și aspect frumos.
2. Are o structură de echilibrare flip-chip pentru a obține echilibrul presiunii și funcționarea ușoară a comutatorului.
3. 3. Există o canelură de ulei între corpul supapei și suprafața de etanșare, care poate fi umplută cu unsoare de etanșare pentru a îmbunătăți performanța de etanșare.
4. 4. Materialele componente și dimensiunile flanșelor pot fi selectate în funcție de condițiile actuale de lucru și de cerințele utilizatorului pentru a îndeplini diverse cerințe de inginerie.
4. Materialele componente și dimensiunile flanșelor pot fi selectate în funcție de condițiile actuale de funcționare și de cerințele utilizatorului pentru a îndeplini diverse cerințe de inginerie.

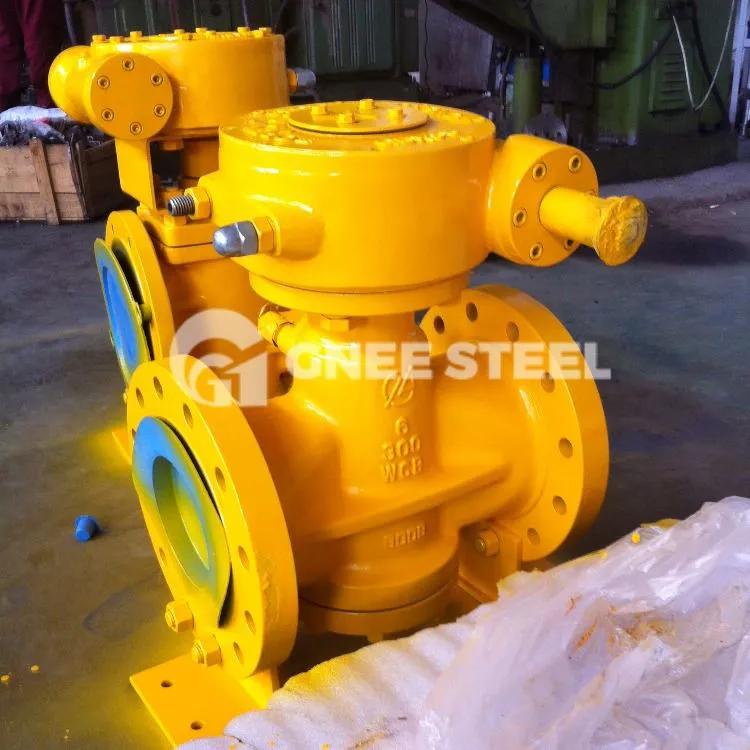

Supapă dublu de echilibrare a presiunii
